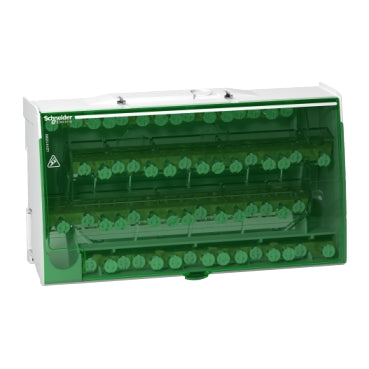

Bloque de terminales de distribución INS de Schneider Electric - LGY412560
Aviso: Este producto será descontinuado en el futuro
Regleta de distribución INS de Schneider Electric, sección del conductor 35mm², 4 polos.
Aviso: Este producto será descontinuado en el futuro
Descripción
Estos bloques de distribución de tornillos Linergy DS pueden instalarse en un carril Din estándar o en una placa de montaje. Está diseñado específicamente para instalaciones 4P. El número de polos es 4. La capacidad total de conexión es de 60 orificios (4x15). La corriente operativa nominal Ie es de 125 A. La corriente nominal de pico soportada Ipk/60ms es de 18kA, Ipk/6ms es de 28kA. La corriente de corta duración nominal Icw según IEC/EN 60947-7-1 es de 4,2kA ms/1s. Mide 20 en pasos de 9 mm.
La capacidad de la terminal es:
- 1x9 mm de diámetro
- 3x8,5 mm de diámetro
- 4x6,5 mm de diámetro
La tensión nominal de aislamiento Ui es de 500 VCA. La tensión nominal soportada por impulso Uimp es de 8 kV. La tensión nominal de funcionamiento Ue es 230VAC (Ph/N), 440VAC (Ph/Ph). Funciona a una frecuencia de 50 Hz o 60 Hz. El grado de contaminación es 3. La categoría de sobretensión es III. Según la norma IEC/EN 60947-1, la resistencia dieléctrica es de 2500 V CA. La sección transversal del núcleo es de 35 mm2. Las dimensiones son 100 mm (alto) x 162 mm (ancho) x 50,5 mm (fondo). Pesa 559 g. El rango de temperatura de funcionamiento es de -25°C a + 55°C. Cumple las normas IEC/EN 60947-7-1 e IEC/EN 61439-1 y 2.
