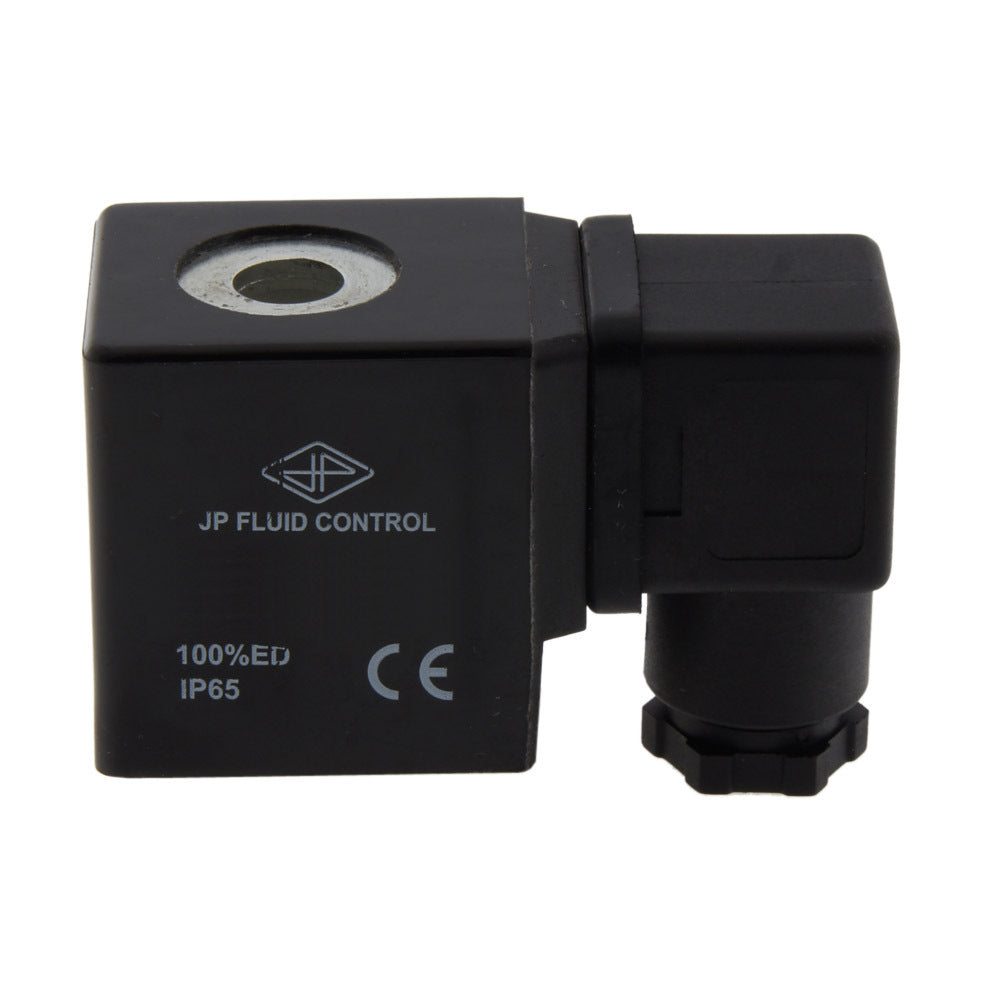

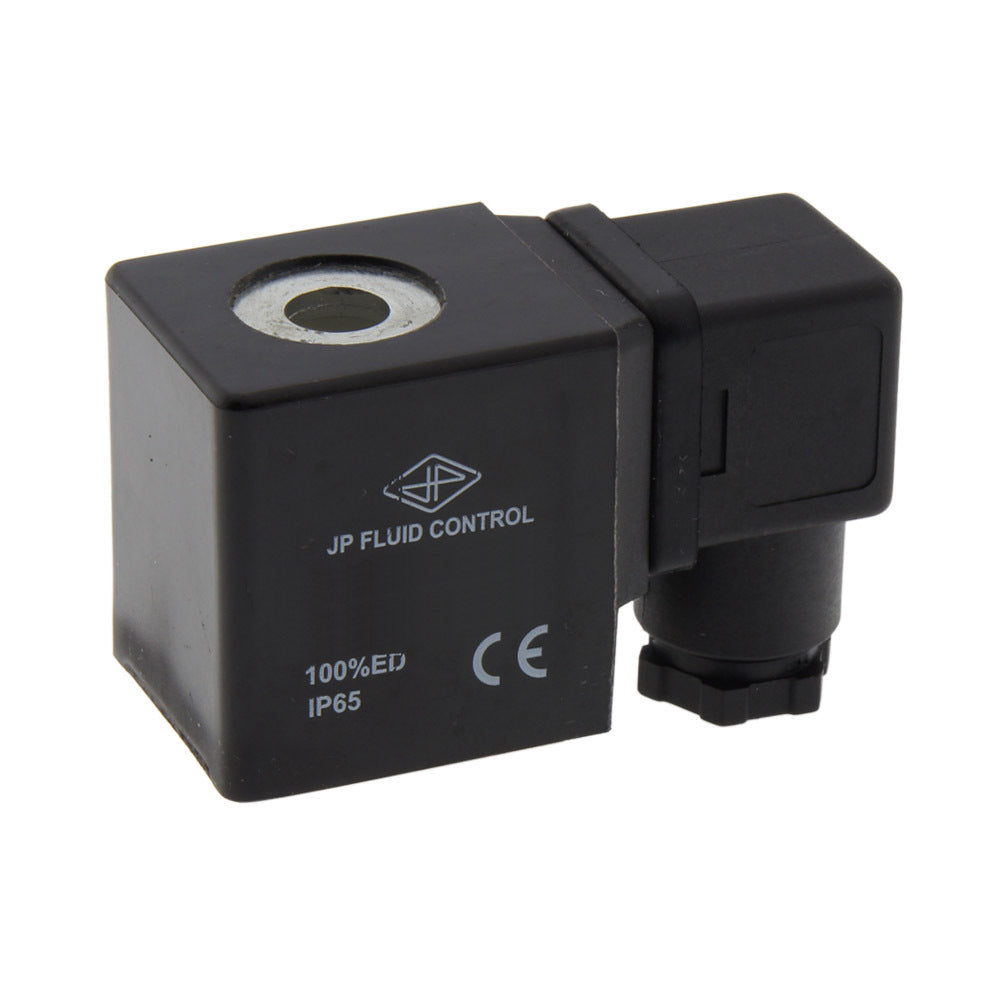

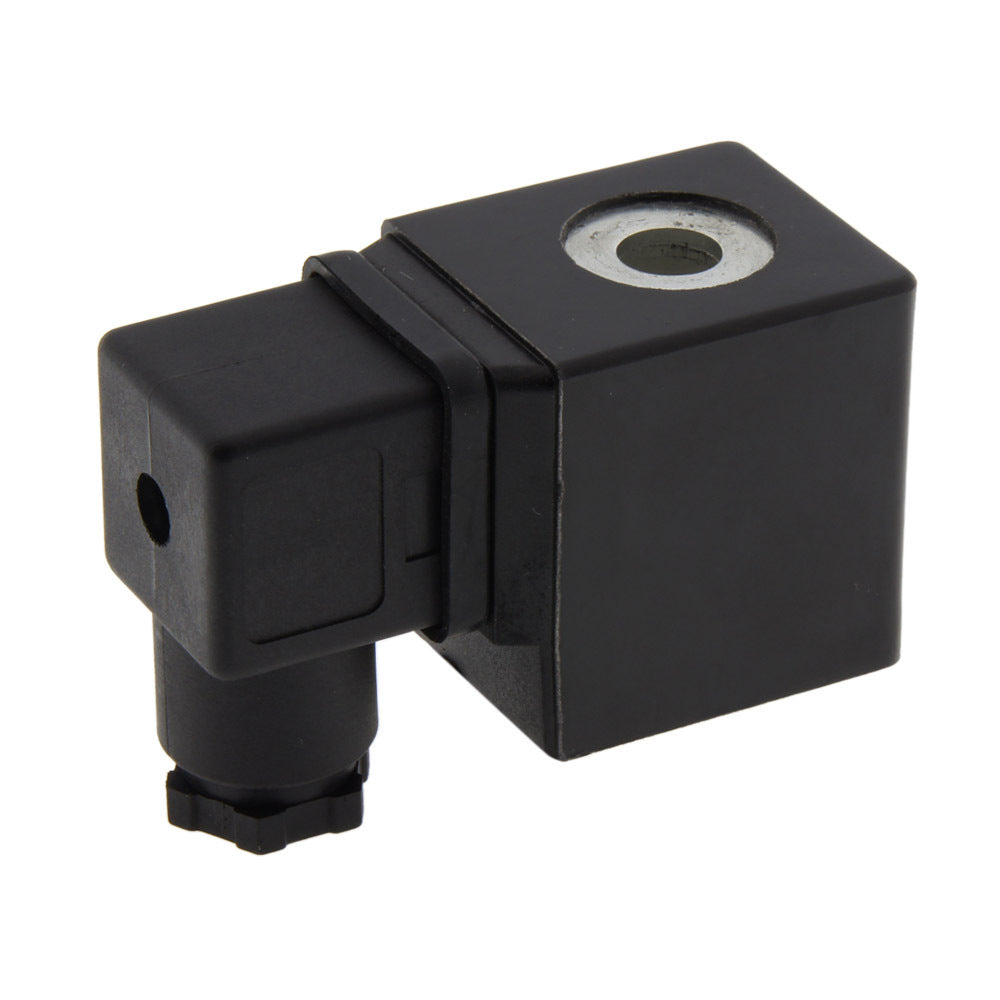

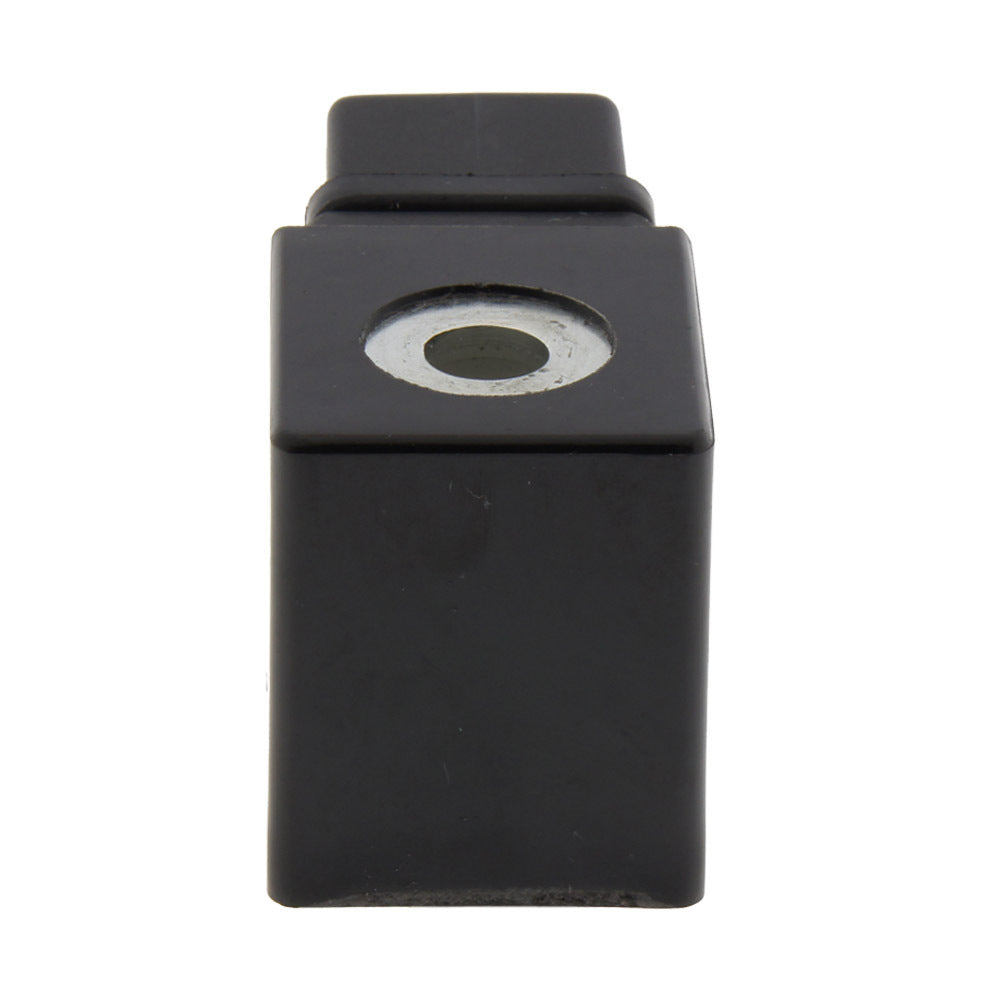

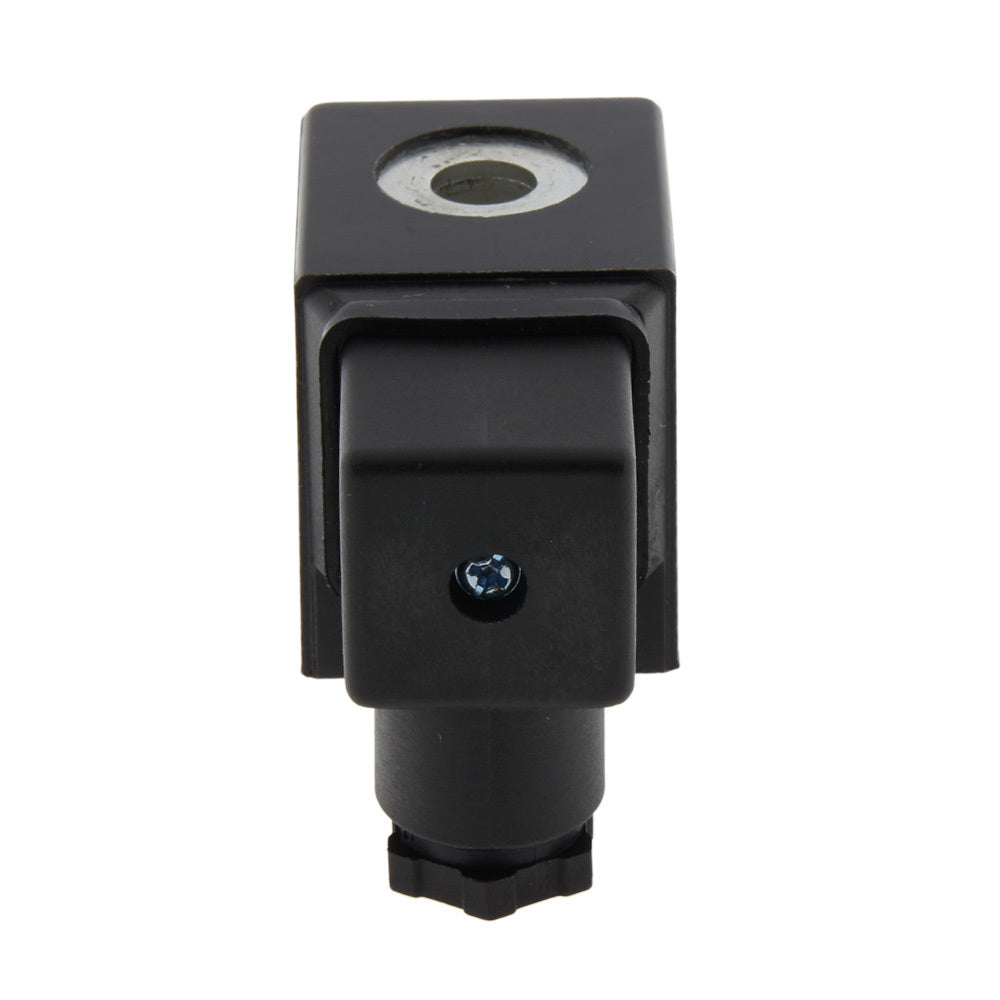

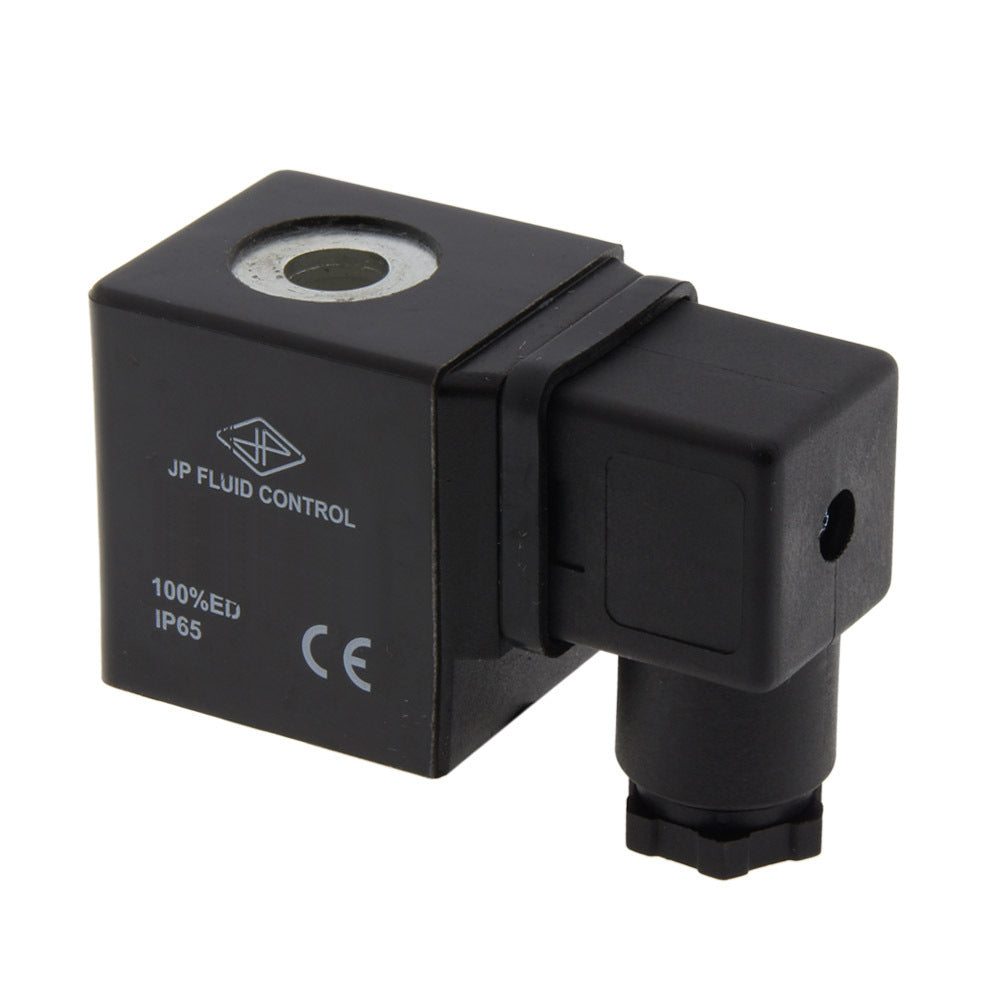

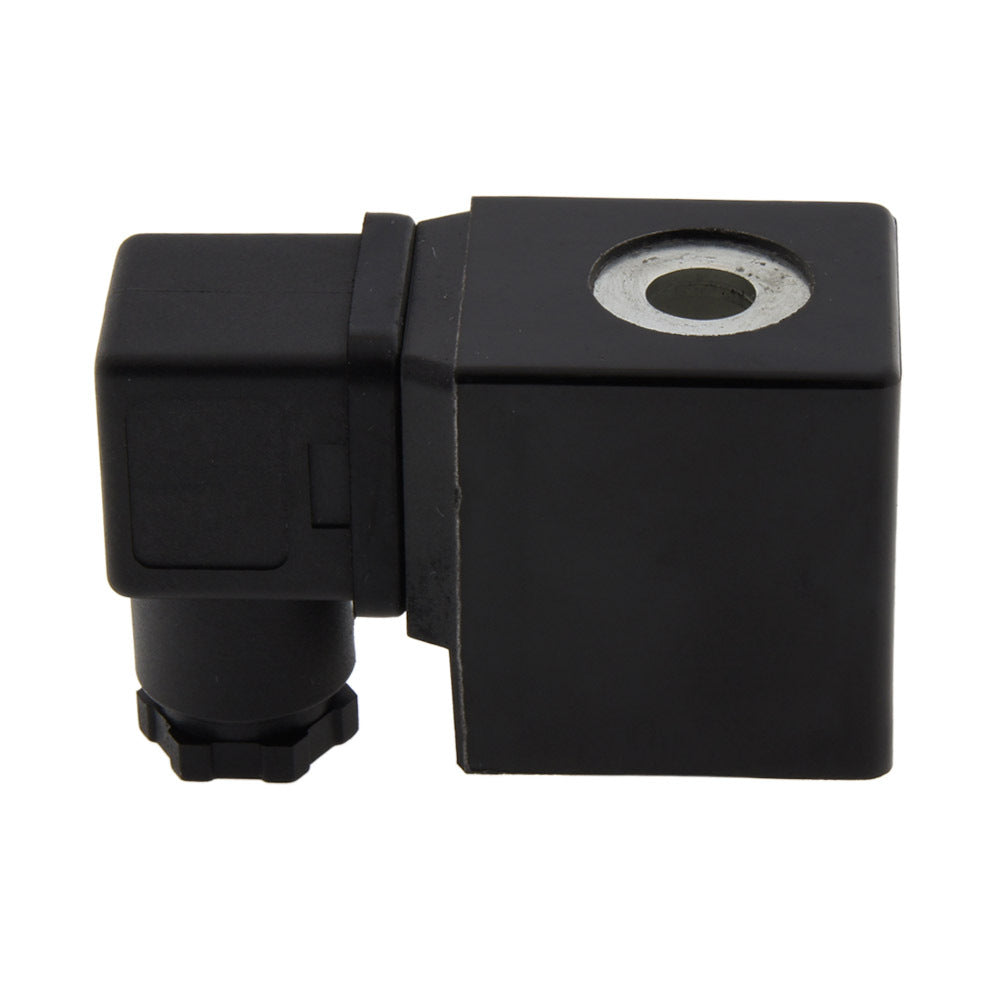

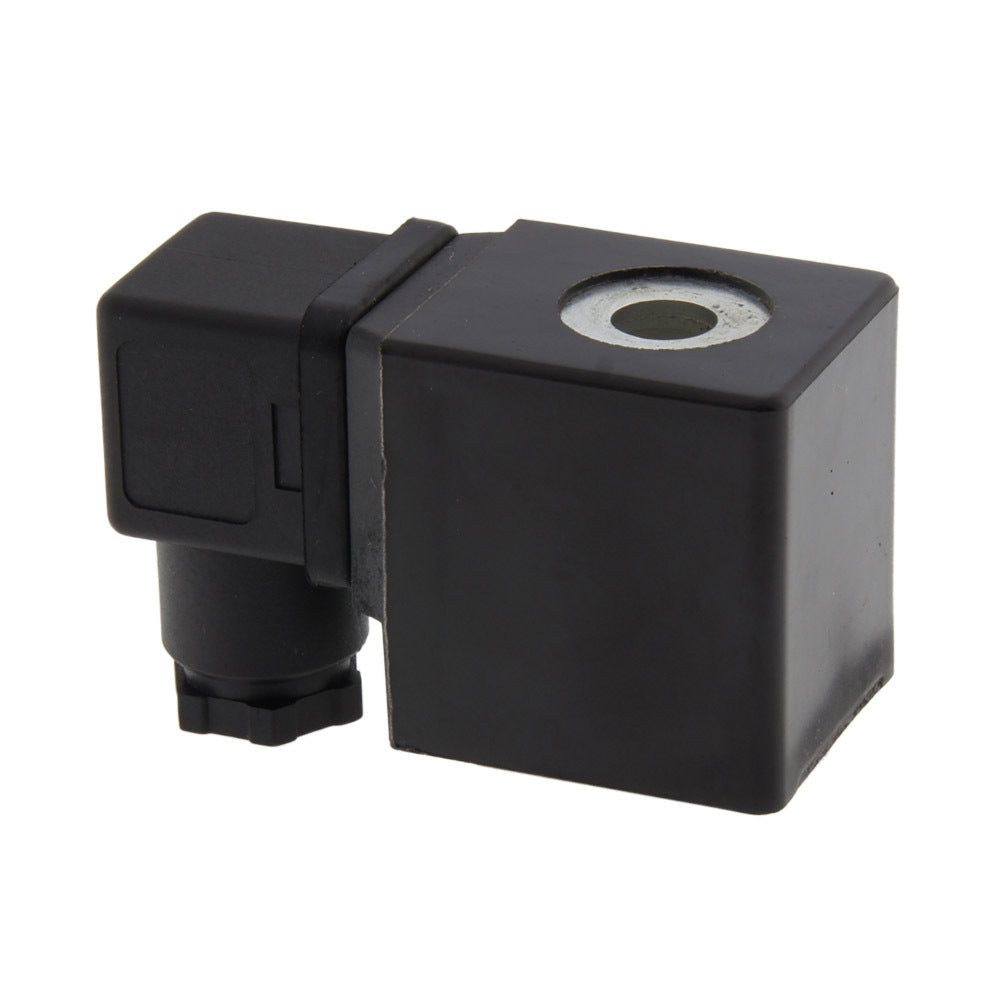

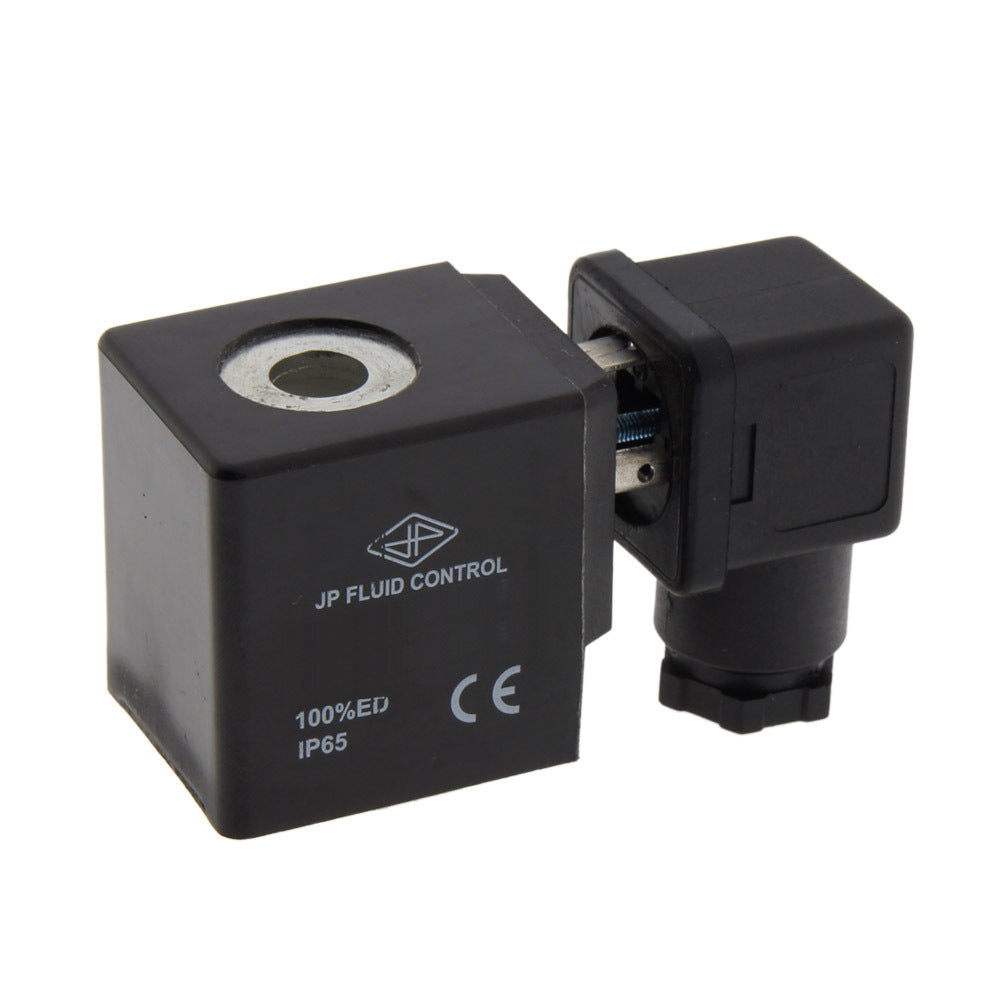

Bobina CS3 Conector DIN-A 12V DC
Referencia:
CS3-012DC
Marca:
JP Fluid Control
Bobina de 12 V CC de la serie CS3. Adecuado para electroválvulas de una parte de las series TW-DA, TW-DD y HP-DA de JP Fluid Control.
Incluye conector- Precio normal
- $35.20 USD
sin IVA
Envío a Estados Unidos: Gratis
Envío a Estados Unidos: $14.95 USD
Gratis para pedidos > $390.00 USD (sin IVA)
Solo vendemos a empresas registradas
Descripción
Especificaciones
Descargas
Productos relacionados
Descripción
Dimensiones
Dimensiones de la bobina CS3 en mm.
Bobina de electroválvula de la serie JP Fluid Control (12 V CC) con conector DIN-A. Consulte la tabla siguiente para ver que electroválvulas son adecuadas para esta bobina.
| Serie de válvulas | Función | Orificio | 230VAC | 24VDC | 24VAC | 12VDC | 120VAC |
|---|---|---|---|---|---|---|---|
| ST-DA / ST-SA / ST-IA | NC | 3*50 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| ST-DB | NO | 1 - 4 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| TW-DB / TW-DC / TP | 3/2 NO/DI | 1.5*3 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| LP | NO | 6 - 9 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| LP | NO | 19*45 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| ST-IB | NO | 13*50 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| DF-SA | NC | 16*25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| DF-SA | NC | 32*50 mm | CS8 | CS8 | CS8 | CS8 | CS8 |
| DF-SB | NO | 16*25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| TW-DA / TW-DD | 3/2 NC/UN | 1.5*3 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
| HP-DA | NC | 1*1.5 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
| CM | NC | 2 - 12 mm | CS4 | CS4 | CS4 | CS4 | CS4 |
| HP-IA | NC | 8*15 mm | CS5 | CS5 | CS5 | ||
| PV | NC | 15*45 mm | CS6 | CS6 | CS6 | CS6 | CS6 |
| PS Tipo A | 3/2, 5/2, 5/3 | CP1 | CP1 | CP1 | CP1 | CP1 | |
| PS Tipo B/C/D | 3/2, 5/2, 5/3 | CP2 | CP2 | CP2 | CP2 | CP2 |
NC = normalmente cerrado, NO = normalmente abierto, DI = desvío, UN = universal
Importante
- Asegúrese de que el tipo de bobina es adecuado para el tipo de electroválvula.
- Utilice únicamente la fuente de alimentación correcta especificada en la etiqueta. La tensión continua aplicada a una bobina de tensión alterna puede provocar daños.
- No alimente nunca la bobina cuando no este montada en la electroválvula. La bobina se sobrecalentará y puede quemarse.
- La bobina sólo está correctamente aislada si todos los componentes, cables y conectores están bien conectados.
- La bobina se calienta durante el uso. Esto es normal. No toque la bobina ni la válvula cuando esten calientes.
