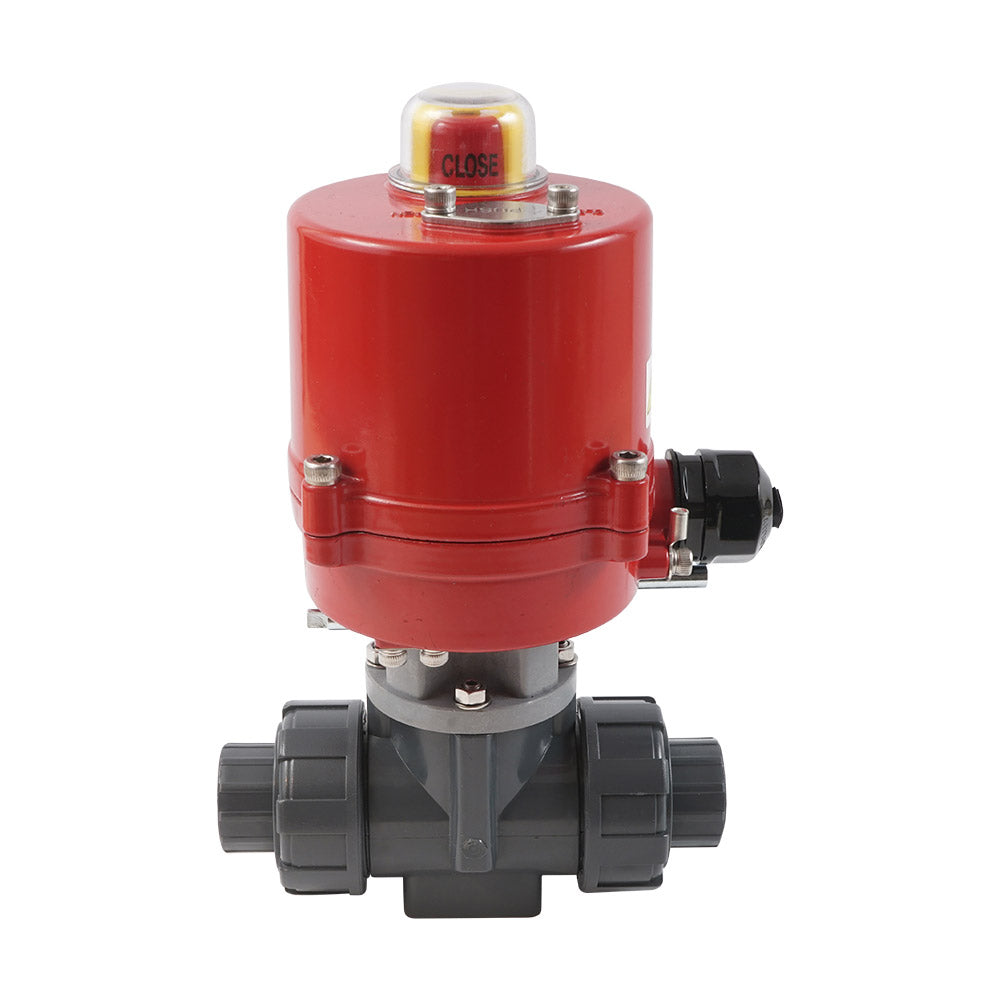

G1-1/2'' válvula de bola PVC eléctrica de 3 vías taladro en L 24 V CA/CC PTFE/EPDM

Esta robusta y eficiente válvula de bola PVC eléctrica de 3 vías (taladro en L) de Tameson puede utilizarse para el control de caudal con agua contaminada o fluidos corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos con rosca hembra G 1-1/2 pulgadas. Este es BSPP (British Standard Pipe Parallel). El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula tiene un diámetro de 38 mm, con un valor Kv de 42 m³/h (Cv = 48,55 gpm). El Kv expresa el caudal de agua en m³/h con una caída de presión de un bar. La válvula puede soportar presiones de hasta 10 bar a 20°C (145 psi a 68°F). Es adecuada para temperaturas de 0 a 60°C (32 a 140°F).

El actuador es adecuado tanto para 24 voltios CC (corriente continua) como para 24 voltios CA 50/60Hz (corriente alterna). Mediante interruptores en la placa de circuito impreso, el actuador puede configurarse para CA o CC. La configuración predeterminada de fábrica es corriente continua (CC). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y proporciona un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos interruptores de límite adicionales para la retroalimentación de posición. Los interruptores de límite están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con una anulación manual. Se entrega sin montar, incluyendo válvula de bola (V3KKP), actuador (AG-040-B) y accesorios de montaje.

Ventajas:

• Tiempo de conmutación de solo 8 segundos
• Robusta carcasa de actuador IP67
• Compatible con 24V CA y CC (seleccionable mediante interruptor)
• Dos interruptores de límite adicionales para retroalimentación de posición
• Control de anulación manual
• Indicador visual de posición claro

Diámetro y función de circuito

La bola tiene un puerto en L. Girando la bola 90 grados, puede cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en L

Diagrama de cableado eléctrico

El actuador funciona con 24 voltios CC y 24 voltios CA (50/60Hz). En la PCB hay dos pequenos interruptores para configurar el actuador en CA o CC. La configuración predeterminada es CC. El actuador consume 0,2A en nominal y 1,2A al par máximo. El actuador tiene control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 son para las senales de control. Conectar uno de estos cables de control cierra o abre la válvula. Nunca conecte los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y danos. El actuador tiene dos interruptores de límite internos que cortan la alimentación del motor en las posiciones finales (0° y 90°), de modo que no se consume energía cuando la válvula está completamente abierta o completamente cerrada. Estos interruptores están ajustados en fábrica y no son ajustables por el usuario. Además, hay dos interruptores auxiliares para retroalimentación de posición externa (p.ej. hacia un PLC o una luz indicadora). El usuario puede ajustar la posición angular de los interruptores auxiliares - los interruptores de corte del motor no pueden ajustarse. Conecte siempre la toma de tierra y no utilice las tuberías como tierra.

Diagrama de cableado eléctrico del actuador AG-040-B. Antes de usar corriente alterna, primero se deben configurar los interruptores en la PCB.

Montaje

Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador viene con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los tornillos p
