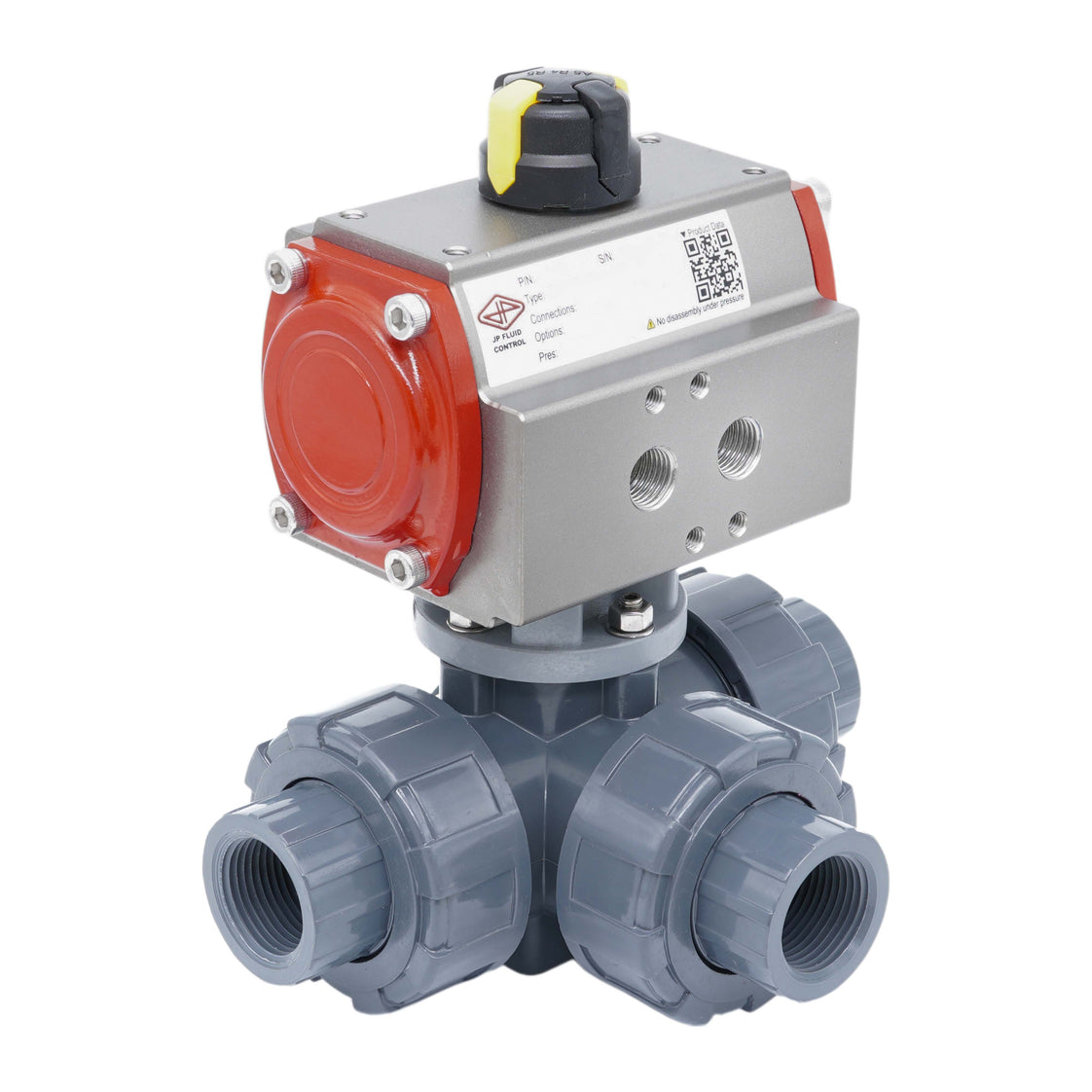

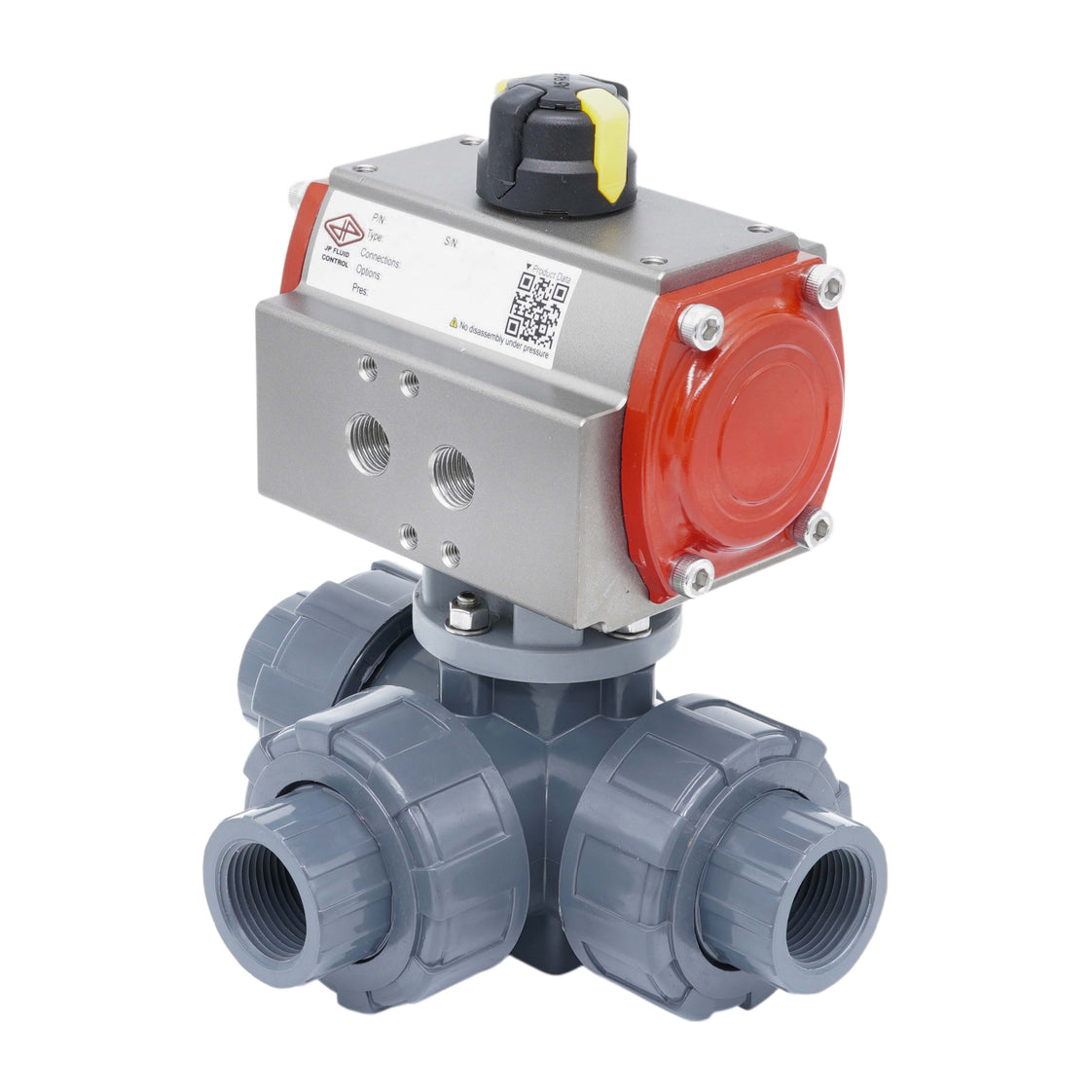

G1/2'' válvula de bola PVC neumática de 3 vías taladro en L apertura por resorte

Esta válvula de bola de 3 vías tiene accionamiento neumático y cuenta con un diámetro de perforación de 14 mm. La válvula tiene puertos con rosca hembra G 1/2 pulgada. Es BSPP (British Standard Pipe Parallel). El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula es muy adecuada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). Además, el cuerpo de PVC-U y los sellos de PTFE/EPDM son adecuados para soluciones salinas, ácidos y bases diluidos, y solventes polares como los alcoholes. No son adecuados para aceites, combustibles ni hidrocarburos aromáticos/clorados - consulte el cuadro de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). La válvula puede utilizarse en un rango de temperatura de 0 a 60°C (32 a 140°F). La válvula tiene un valor Kv de 3,5 m³/h a una presión diferencial de 1 bar (Cv = 4,05 gpm). El valor Kv expresa el caudal de agua en m³/h con una caída de presión de un bar.

El actuador cuenta con un robusto mecanismo de pinón y cremallera de apertura por resorte con un cuerpo de aluminio anodizado duro de 35 micrones. El rango de entrada neumática es de 3 a 8 bar (43 a 116 psi). Además, cuenta con una interfaz Namur de 1/4 de pulgada para electroválvulas y una interfaz de 50 x 25 mm para cajas de fin de carrera VDI/VDE 3845. Se entrega sin montar, incluye válvula de bola (V3KKJ), actuador (V3JMB/PR03B) y accesorios de montaje.

Ventajas:

• Montaje directo de electroválvula Namur de 1/4 posible
• Un indicador mecánico claro en la parte superior muestra la posición de la válvula
• Apertura/cierre rápido
• El simple efecto conserva el aire comprimido y la válvula regresa a la posición inicial en caso de pérdida de aire o energía
• Se puede equipar con una caja de fin de carrera (VDI/VDE 3845 50 x 25 mm)
• Menor costo de inversión inicial que una versión eléctrica

Desventajas:

• El simple efecto ofrece menos control que los actuadores de doble efecto

Taladro y función de circuito

La bola tiene un puerto en L. Al girar la bola 90 grados puede alternar entre dos circuitos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en L

Válvulas de bola PVC de 3 vías Tameson

La serie incluye válvulas de bola de 3 vías fiables con puerto en L o en T. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula está disenada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). No son adecuadas para aceites, combustibles ni hidrocarburos aromáticos/clorados - consulte el cuadro de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). Apto para temperaturas entre 0 y 60°C (32°F y 140°F). Las válvulas de bola tienen una brida superior ISO 5211 (de F03 a máx. F07) que permite el montaje de un actuador.

Actuadores neumáticos JP Fluid Control

Los actuadores neumáticos de pinón y cremallera JP Fluid Control están disenados para accionar válvulas de cuarto de vuelta como mariposas y válvulas de bola, ofreciendo capacidades de funcionamiento todo-o-nada y de modulación. Con una carcasa de aluminio anodizado duradera, estos actuadores proporcionan un par de hasta 900 Nm (664 ft-lbf) con una característica de par constante en todo el rango de giro. Disenados para precisión y longevidad, tienen una vida útil de 500.000 ciclos, garantizando un control de válvula fiable y seguro. Tras el ensamblaje, cada actuador se somete a rigurosas pruebas en un banco de ensayo totalmente automatizado, lo que los hace adecuados para una amplia gama de aplicaciones industriales.
