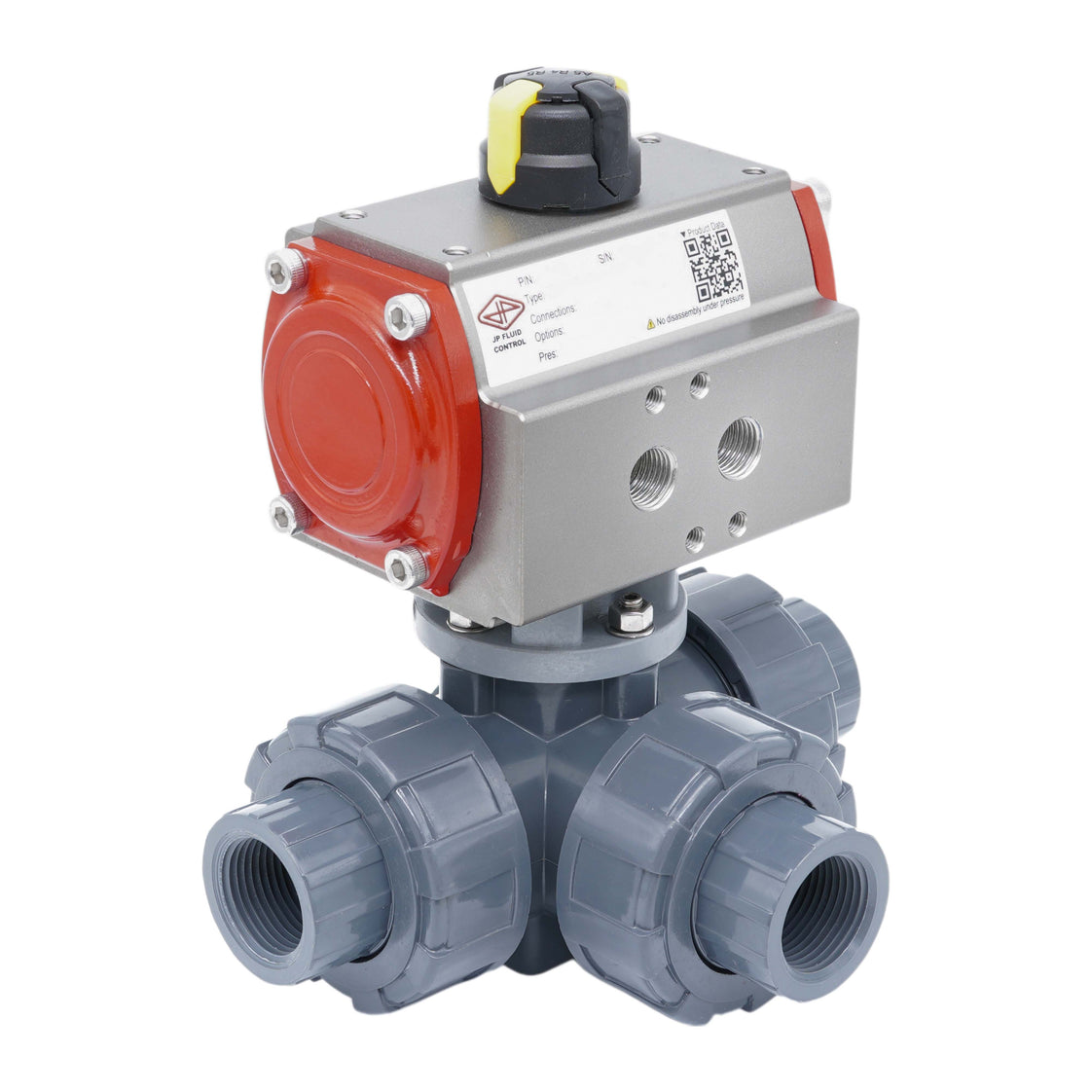

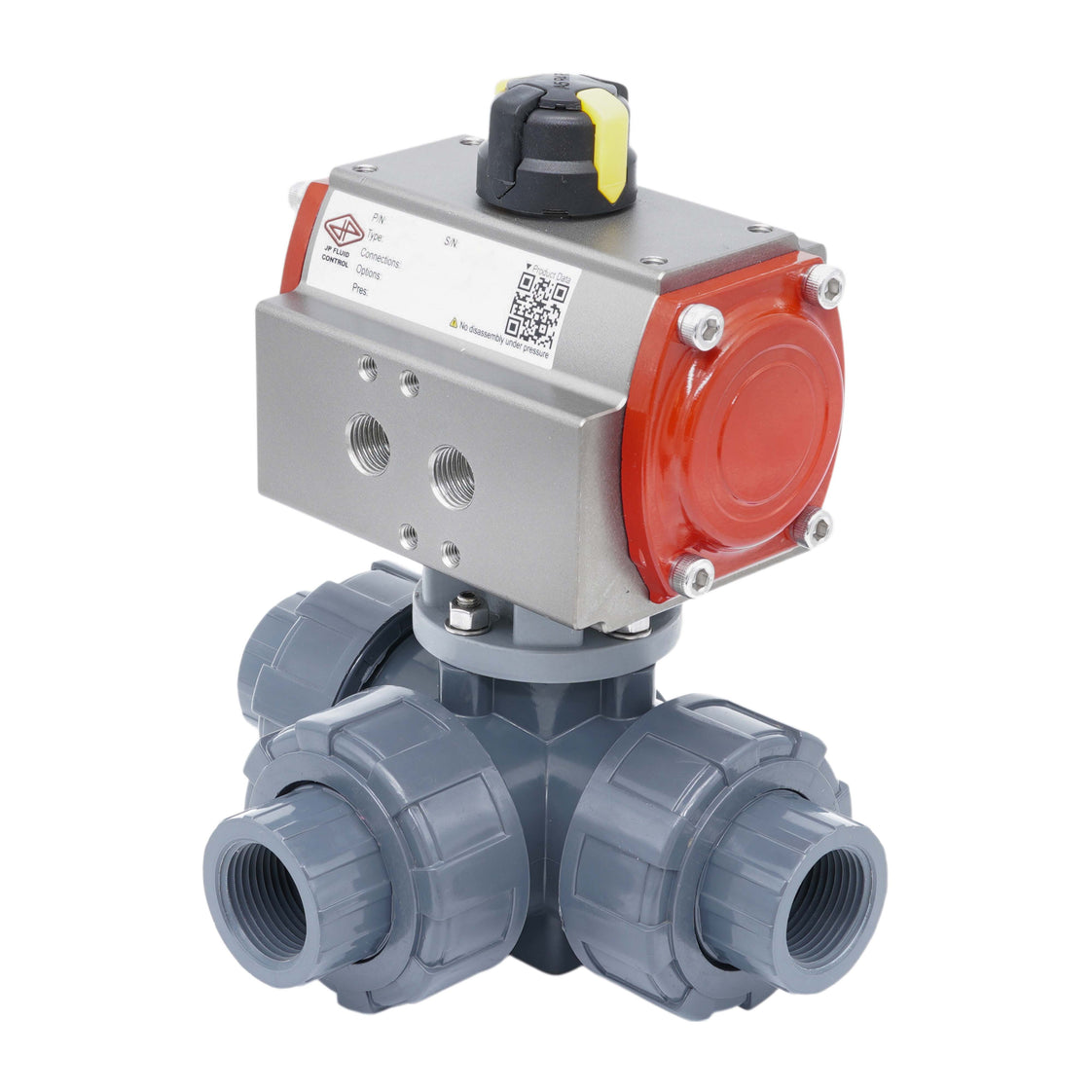

G1/2'' válvula de bola PVC neumática 3 vías taladro en T doble efecto

Esta válvula de bola de 3 vías es accionada neumáticamente, con un diámetro de 14 mm. La válvula tiene puertos con rosca hembra G 1/2 pulgada. Este es BSPP (British Standard Pipe Parallel). El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula es muy adecuada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). Además, el cuerpo de PVC-U y los sellos de PTFE/EPDM son adecuados para soluciones salinas, ácidos y bases diluidos, y disolventes polares como los alcoholes. No son adecuados para aceites, combustibles o hidrocarburos aromáticos/clorados: consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). La válvula se puede utilizar en un rango de temperatura de 0 a 60°C (32 a 140°F). La válvula tiene un valor Kv de 3,5 m³/h a una presión diferencial de 1 bar (Cv = 4,05 gpm). El valor Kv expresa el caudal de agua en m³/h con una caída de presión de un bar.

El actuador cuenta con un mecanismo robusto de doble efecto de cremallera y pinón con un cuerpo de aluminio anodizado duro de 35 micras. El rango de entrada neumática es de 3 a 8 bar (43 a 116 psi). Además, dispone de una interfaz Namur de 1/4 de pulgada para electroválvulas y una interfaz de 50 x 25 mm para cajas de finales de carrera VDI/VDE 3845. Se entrega sin montar, incluyendo válvula de bola (V3KJK), actuador (V3JKP/PR03D) y accesorios de montaje.

Ventajas:

• Montaje directo de electroválvula Namur 1/4 posible
• Un indicador mecánico claro en la parte superior muestra la posición de la válvula
• Apertura/cierre rápido
• El doble efecto permite un mayor control que los actuadores de simple efecto
• Se puede equipar con una caja de finales de carrera (VDI/VDE 3845 50 x 25 mm)
• Menor coste de inversión inicial que una versión eléctrica

Desventajas:

• El doble efecto consume más aire comprimido que los actuadores de simple efecto

Diámetro y función de circuito

La bola tiene un puerto en T. Girar la bola 90 grados permite cambiar entre dos circuitos o conectar los tres tubos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en T

Válvulas de bola PVC 3 vías Tameson

La serie incluye válvulas de bola de 3 vías fiables con puerto en L o en T. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula está disenada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). No son adecuadas para aceites, combustibles o hidrocarburos aromáticos/clorados: consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). Adecuada para temperaturas entre 0 y 60°C (32°F y 140°F). Las válvulas de bola tienen una brida superior ISO 5211 (de F03 hasta max. F07) que permite el montaje de un actuador.

Actuadores neumáticos JP Fluid Control

Los actuadores neumáticos de cremallera y pinón JP Fluid Control están disenados para operar válvulas de un cuarto de vuelta como mariposas y válvulas de bola, ofreciendo capacidades de encendido/apagado y modulación. Con una carcasa de aluminio anodizado duradera, estos actuadores proporcionan un par de hasta 900 Nm (664 ft-lbf) con una característica de par constante en todo el rango de giro. Disenados para la precisión y la longevidad, tienen una vida útil de 500 000 ciclos, garantizando un control de válvula fiable y seguro. Después del montaje, cada actuador pasa por pruebas rigurosas en un banco de pruebas completamente automatizado, lo que los hace adecuados para una amplia gama de aplicaciones industriales.
