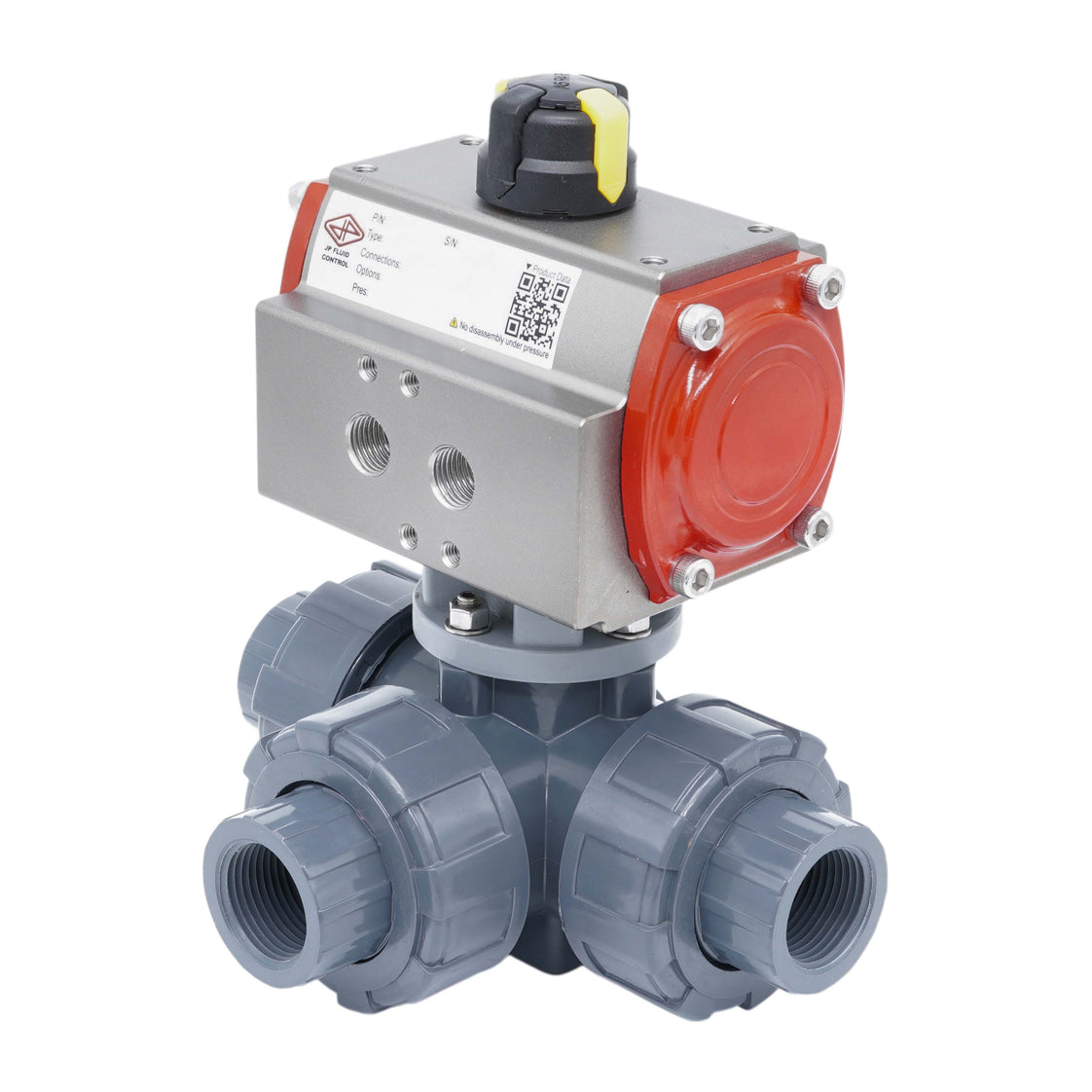

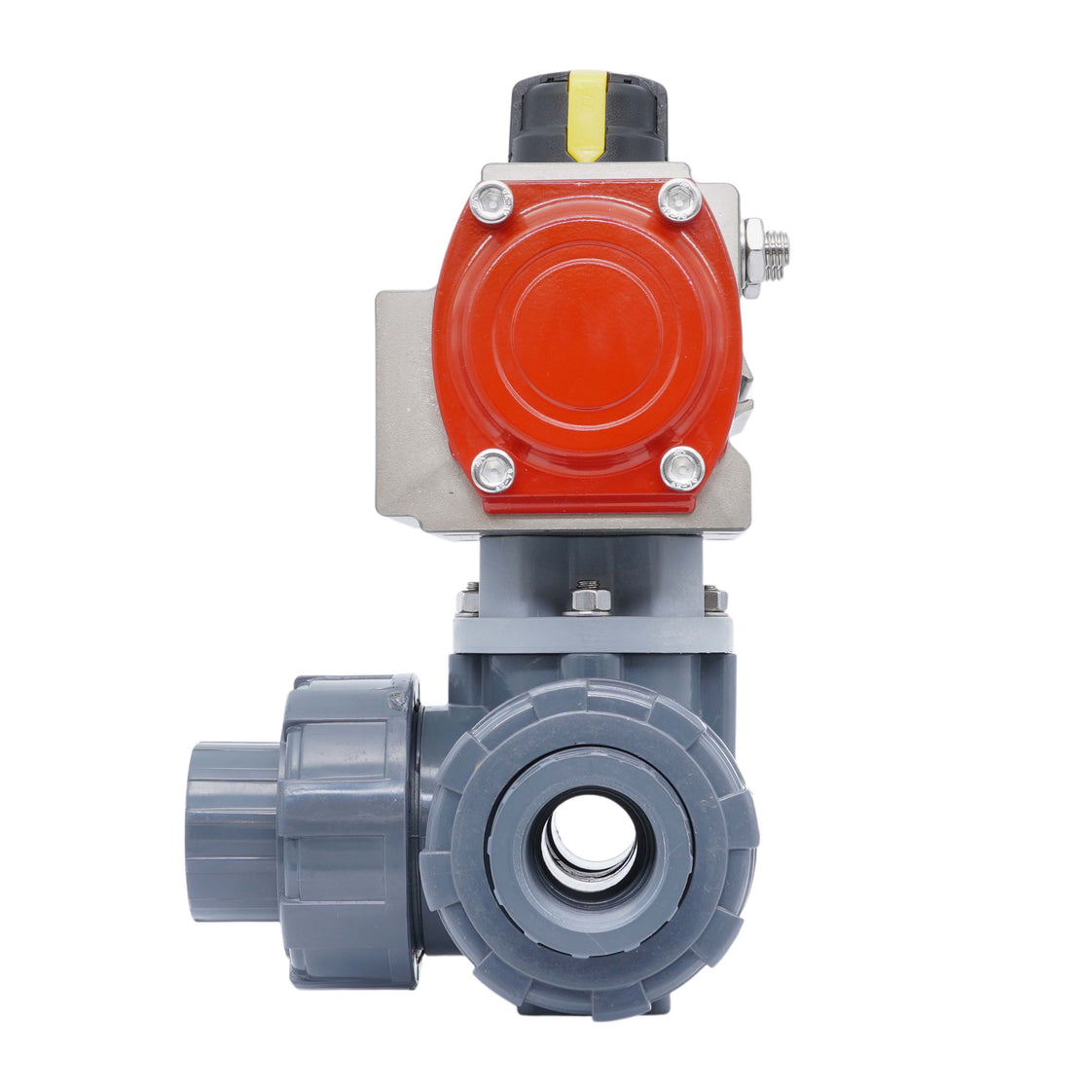

G1/2'' válvula de bola neumática PVC 3 vías taladro en T cierre por resorte

Esta válvula de bola de 3 vías es de accionamiento neumático y cuenta con un diámetro de paso de 14 mm. La válvula dispone de conexiones roscadas hembra G 1/2 de pulgada. Esta es BSPP (British Standard Pipe Parallel). El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula es muy adecuada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). Además, el cuerpo de PVC-U y los sellos de PTFE/EPDM son aptos para soluciones salinas, ácidos y bases diluidos, y disolventes polares como los alcoholes. No son aptos para aceites, combustibles o hidrocarburos aromáticos/clorados - consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). La válvula puede utilizarse en un rango de temperatura de 0 a 60°C (32 a 140°F). La válvula tiene un valor Kv de 3,5 m³/h a una presión diferencial de 1 bar (Cv = 4,05 gpm). El valor Kv expresa el caudal de agua en m³/h a una caída de presión de un bar.

El actuador cuenta con un robusto mecanismo de pinón y cremallera de cierre por resorte con un cuerpo de aluminio anodizado duro de 35 micras. El rango de entrada neumática es de 3 a 8 bar (43 a 116 psi). Además, cuenta con una interfaz Namur de 1/4 de pulgada para electroválvulas y una interfaz de 50 x 25 mm para cajas de finales de carrera VDI/VDE 3845. Se entrega sin ensamblar, incluida la válvula de bola (V3KJK), el actuador (V3JKZ/PR03A) y los accesorios de montaje.

Ventajas:

• Posible el montaje directo de la electroválvula Namur de 1/4 de pulgada
• Un indicador mecánico claro en la parte superior muestra la posición de la válvula
• Apertura/cierre rápidos
• El simple efecto conserva el aire comprimido y la válvula vuelve a la posición inicial en caso de pérdida de aire o corriente
• Se puede equipar con una caja de finales de carrera (VDI/VDE 3845 50 x 25 mm)
• Menor coste de inversión inicial que una versión eléctrica

Desventajas:

• El simple efecto ofrece menos control que los actuadores de doble efecto

Diámetro y función de circuito

La bola tiene un puerto en T. Al girar la bola 90 grados se puede conmutar entre dos circuitos o conectar los tres tubos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en T

Válvulas de bola PVC de 3 vías Tameson

La serie incluye válvulas de bola de 3 vías fiables con puerto en L o en T. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula está disenada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). No son aptas para aceites, combustibles o hidrocarburos aromáticos/clorados - consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). Apta para temperaturas entre 0 y 60°C (32°F y 140°F). Las válvulas de bola tienen una brida superior ISO 5211 (de F03 a máx. F07) que permite el montaje de un actuador.

Actuadores neumáticos JP Fluid Control

Los actuadores neumáticos de pinón y cremallera JP Fluid Control están disenados para accionar válvulas de un cuarto de vuelta como mariposas y válvulas de bola, ofreciendo capacidades de todo-nada y modulación. Con una carcasa de aluminio anodizado duradera, estos actuadores proporcionan un par de hasta 900 Nm (664 ft-lbf) con una característica de par constante en todo el rango de giro. Disenados para la precisión y la longevidad, tienen una vida útil de 500.000 ciclos, garantizando un control de válvula fiable y seguro. Tras el montaje, cada actuador se somete a rigurosas pruebas en un banco de ensayo totalmente automatizado, lo que los hace aptos para una amplia gama de aplicaciones industriales.
