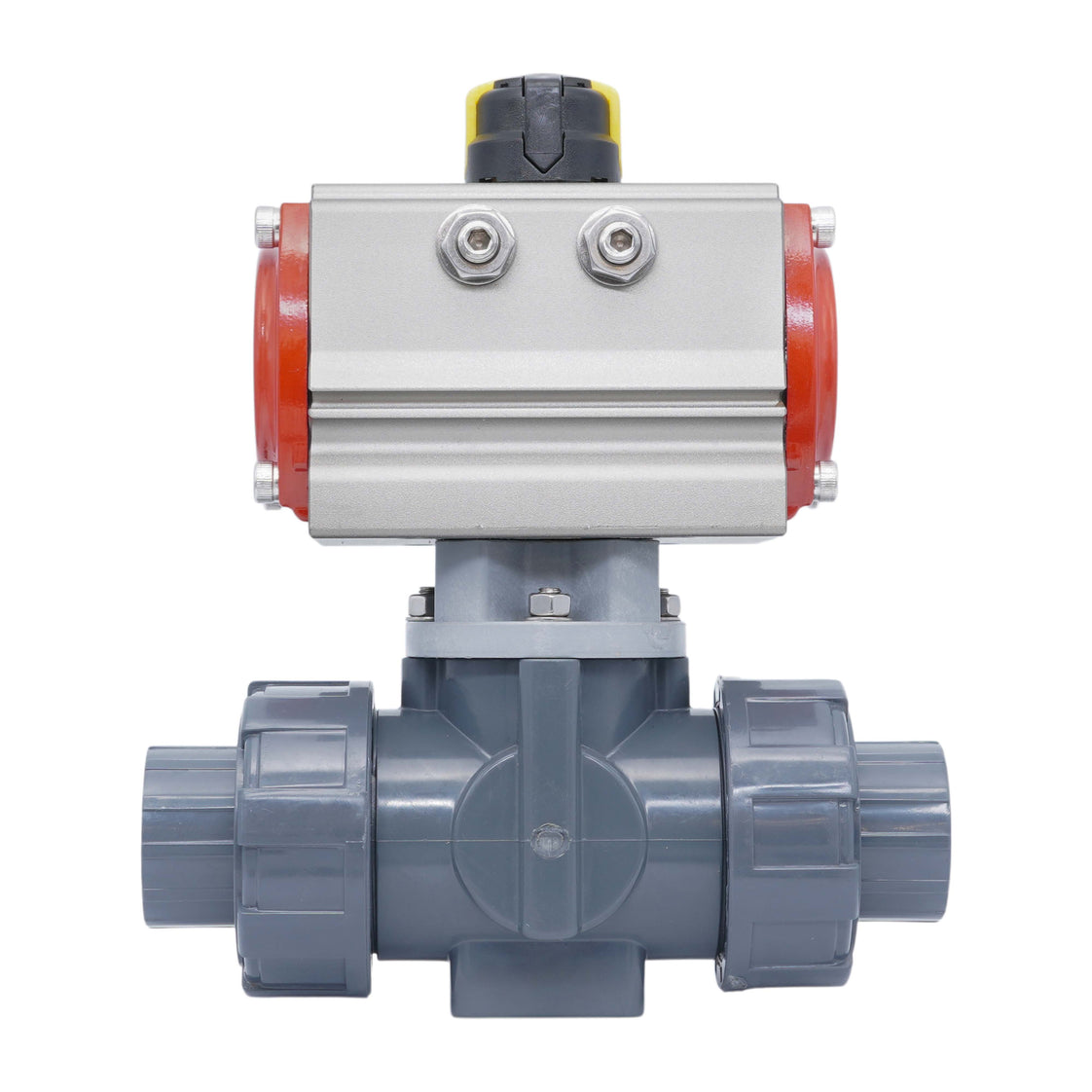

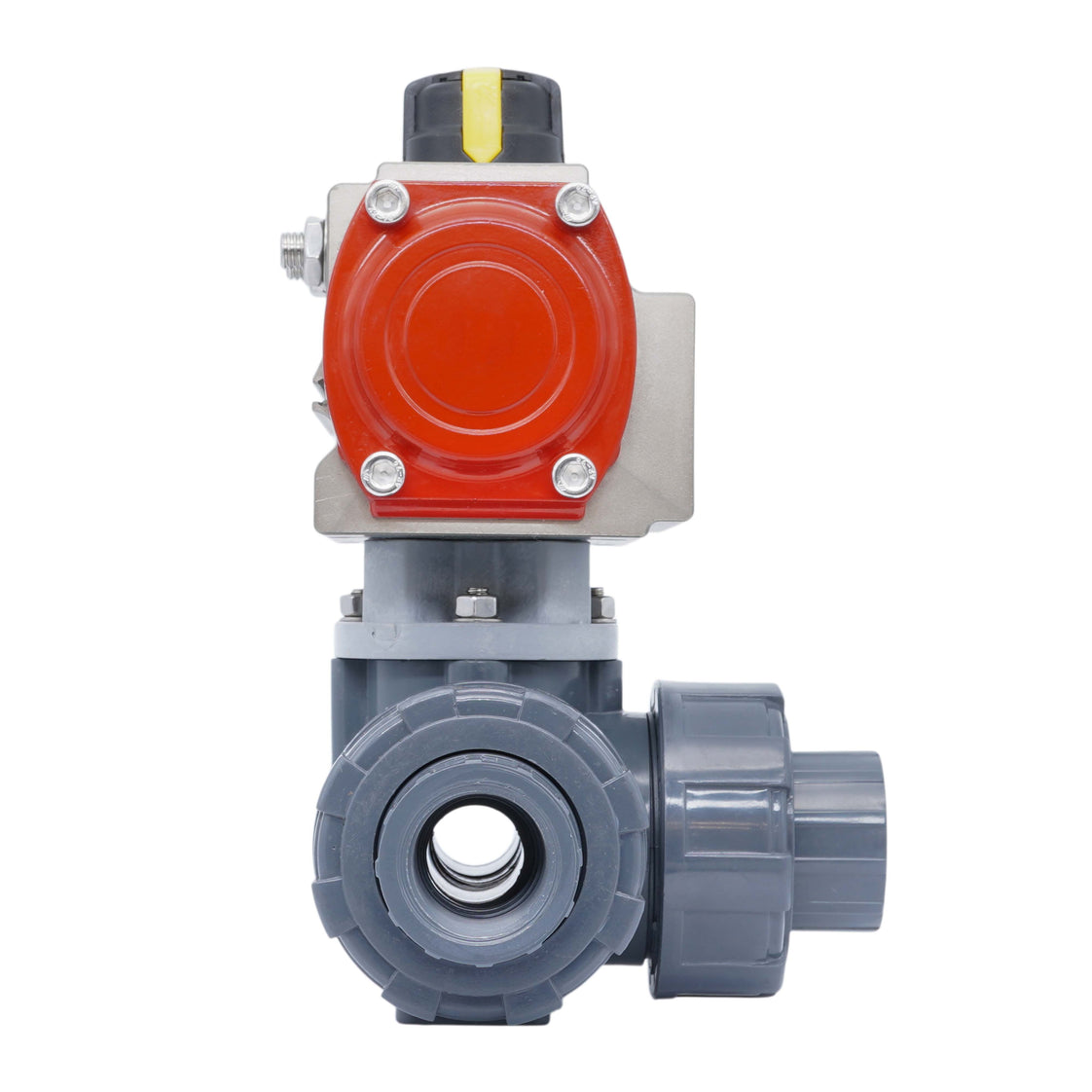

G1'' válvula de bola PVC neumática 3 vías taladro en L doble efecto

Esta válvula de bola de 3 vías es de accionamiento neumático con un diámetro de orificio de 22 mm. La válvula tiene puertos con rosca hembra G 1 pulgada. Se trata de BSPP (British Standard Pipe Parallel). El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula es muy adecuada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). Además, el cuerpo de PVC-U y los sellos de PTFE/EPDM son adecuados para soluciones salinas, ácidos y bases diluidos, y solventes polares como los alcoholes. No son adecuados para aceites, combustibles o hidrocarburos aromáticos/clorados: consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). La válvula puede utilizarse en un rango de temperatura de 0 a 60°C (32 a 140°F). La válvula tiene un valor Kv de 12 m³/h a una presión diferencial de 1 bar (Cv = 13,87 gpm). El valor Kv expresa el caudal de agua en m³/h con una caída de presión de un bar.

El actuador cuenta con un robusto mecanismo de cremallera y pinón de doble efecto con un cuerpo de aluminio anodizado duro de 35 micras. El rango de entrada neumática es de 3 a 8 bar (43 a 116 psi). Además, cuenta con una interfaz Namur de 1/4 de pulgada para electroválvulas y una interfaz de 50 x 25 mm para cajas de interruptores de posición VDI/VDE 3845. Se suministra sin montar, incluyendo válvula de bola (V3KKM), actuador (V3JKP/PR03D) y accesorios de montaje.

Ventajas:

• Posible montaje directo de electroválvula Namur 1/4
• Un indicador mecánico claro en la parte superior muestra la posición de la válvula
• Apertura/cierre rápido
• El doble efecto permite mayor control que los actuadores de simple efecto
• Puede equiparse con una caja de interruptores de posición (VDI/VDE 3845 50 x 25 mm)
• Menor costo de inversión inicial que una versión eléctrica

Desventajas:

• El doble efecto utiliza más aire comprimido que los actuadores de simple efecto

Orificio y función de circuito

La bola tiene un orificio en L. Girar la bola 90 grados permite cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en L

Válvulas de bola PVC de 3 vías Tameson

La serie incluye válvulas de bola de 3 vías fiables con orificio en L o en T. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula está disenada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). No son adecuadas para aceites, combustibles o hidrocarburos aromáticos/clorados: consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). Apta para temperaturas entre 0 y 60°C (32°F y 140°F). Las válvulas de bola tienen una brida superior ISO 5211 (desde F03 hasta máx. F07) que permite el montaje de un actuador.

Actuadores neumáticos JP Fluid Control

Los actuadores neumáticos de cremallera y pinón JP Fluid Control están disenados para operar válvulas de cuarto de vuelta, como válvulas de mariposa y de bola, ofreciendo capacidades de encendido/apagado y modulación. Con una carcasa de aluminio anodizado duradera, estos actuadores proporcionan un par de hasta 900 Nm (664 ft-lbf) con una característica de par constante en todo el rango de giro. Disenados para la precisión y la longevidad, tienen una vida útil de 500.000 ciclos, garantizando un control de válvula fiable y seguro. Tras el montaje, cada actuador se somete a pruebas rigurosas en un banco de pruebas completamente automatizado, lo que los hace adecuados para una amplia gama de aplicaciones industriales.
