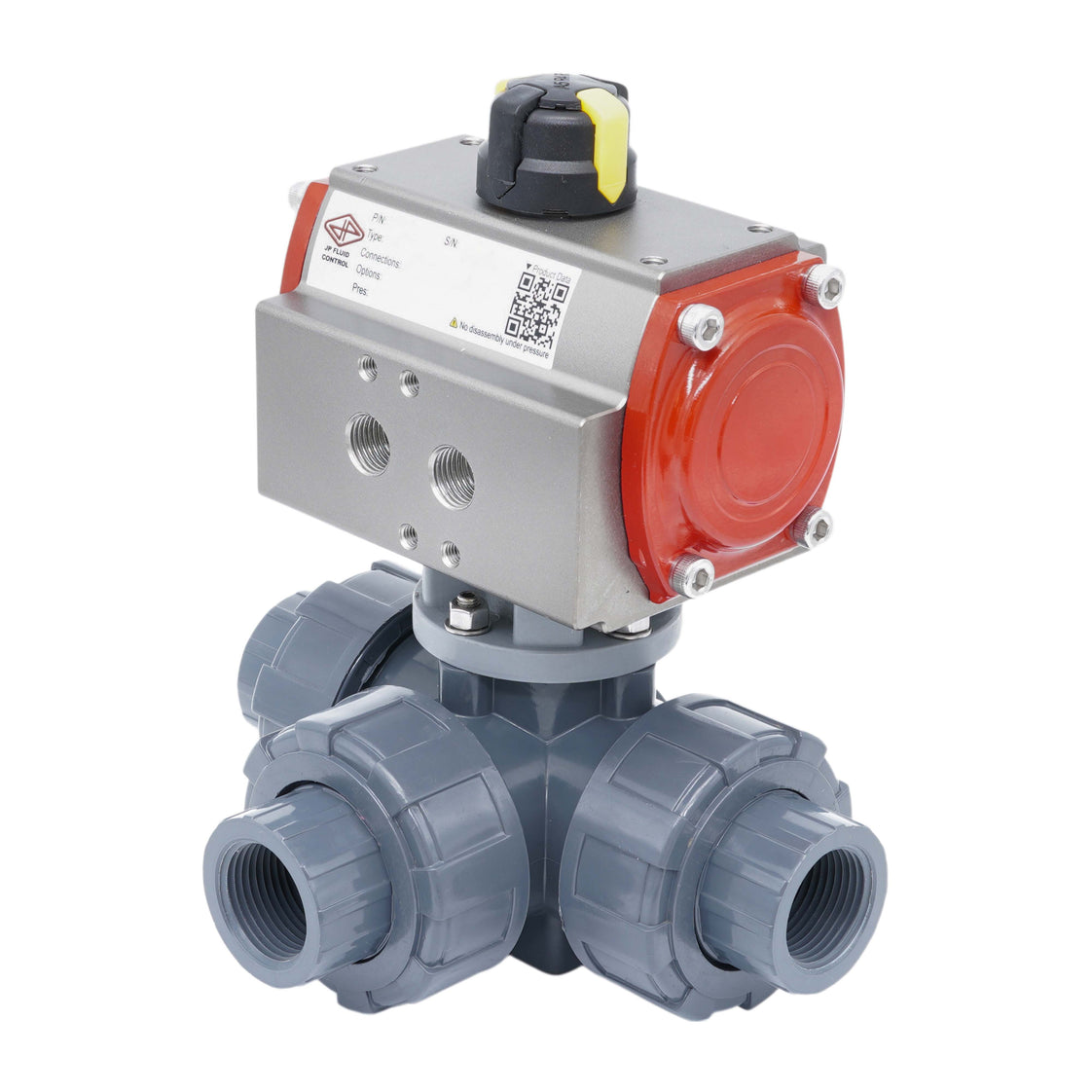

G1'' válvula de bola PVC neumática de 3 vías taladro en L cierre por resorte

Esta válvula de bola de 3 vías es de accionamiento neumático y cuenta con un diámetro de orificio de 22 mm. La válvula tiene conexiones con rosca hembra G 1 pulgada. Se trata del estándar BSPP (British Standard Pipe Parallel). El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula es muy adecuada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). Además, el cuerpo de PVC-U y los sellos de PTFE/EPDM son adecuados para soluciones salinas, ácidos y bases diluidos, y solventes polares como los alcoholes. No son adecuados para aceites, combustibles ni hidrocarburos aromáticos/clorados - consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). La válvula puede utilizarse en un rango de temperatura de 0 a 60°C (32 a 140°F). La válvula tiene un valor Kv de 12 m³/h a una presión diferencial de 1 bar (Cv = 13,87 gpm). El valor Kv expresa el caudal de agua en m³/h con una caída de presión de un bar.

El actuador cuenta con un robusto mecanismo de cremallera y pinón de cierre por resorte con un cuerpo de aluminio anodizado duro de 35 micras. El rango de entrada neumática es de 3 a 8 bar (43 a 116 psi). Además, cuenta con una interfaz Namur de 1/4 de pulgada para electroválvulas y una interfaz de 50 x 25 mm para cajas de interruptores de límite VDI/VDE 3845. Se suministra sin ensamblar, incluyendo la válvula de bola (V3KKM), el actuador (V3JKZ/PR03A) y los accesorios de montaje.

Ventajas:

• Montaje directo de electroválvula Namur 1/4 pulgada posible
• Un indicador mecánico claro en la parte superior muestra la posición de la válvula
• Apertura/cierre rápido
• La acción simple conserva el aire comprimido y la válvula regresará a la posición inicial en caso de pérdida de aire o energía
• Puede equiparse con una caja de interruptores de límite (VDI/VDE 3845 50 x 25 mm)
• Menor costo de inversión inicial que una versión eléctrica

Desventajas:

• La acción simple ofrece menos control que los actuadores de doble efecto

Orificio y función de circuito

La bola tiene un orificio en L. Al girar la bola 90 grados se puede cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en L

Válvulas de bola PVC de 3 vías Tameson

La serie incluye válvulas de bola de 3 vías fiables con orificio en L o en T. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula está disenada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). No son adecuadas para aceites, combustibles ni hidrocarburos aromáticos/clorados - consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). Apta para temperaturas entre 0 y 60°C (32°F y 140°F). Las válvulas de bola tienen una brida superior ISO 5211 (de F03 a máx. F07) que permite el montaje de un actuador.

Actuadores neumáticos JP Fluid Control

Los actuadores neumáticos de cremallera y pinón JP Fluid Control están disenados para operar válvulas de cuarto de vuelta como mariposas y válvulas de bola, ofreciendo capacidades de control todo-nada y modulante. Con una carcasa de aluminio anodizado durable, estos actuadores proporcionan un par de hasta 900 Nm (664 ft-lbf) con una característica de par constante en toda la gama de giro. Disenados para precisión y longevidad, tienen una vida útil de 500.000 ciclos, garantizando un control de válvula fiable y seguro. Después del ensamblaje, cada actuador se somete a pruebas rigurosas en un banco de pruebas totalmente automatizado, lo que los hace adecuados para una amplia gama de aplicaciones industriales.
