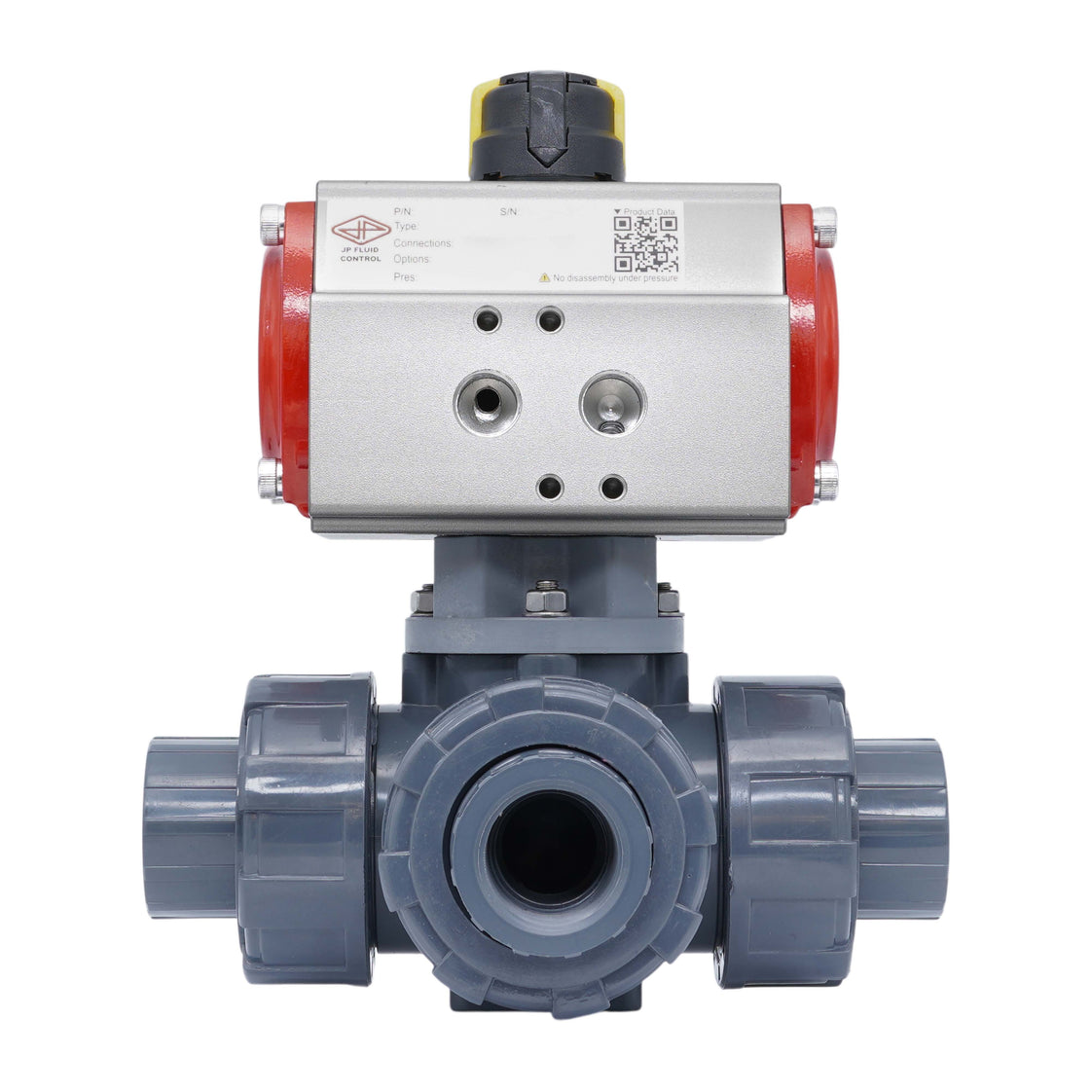

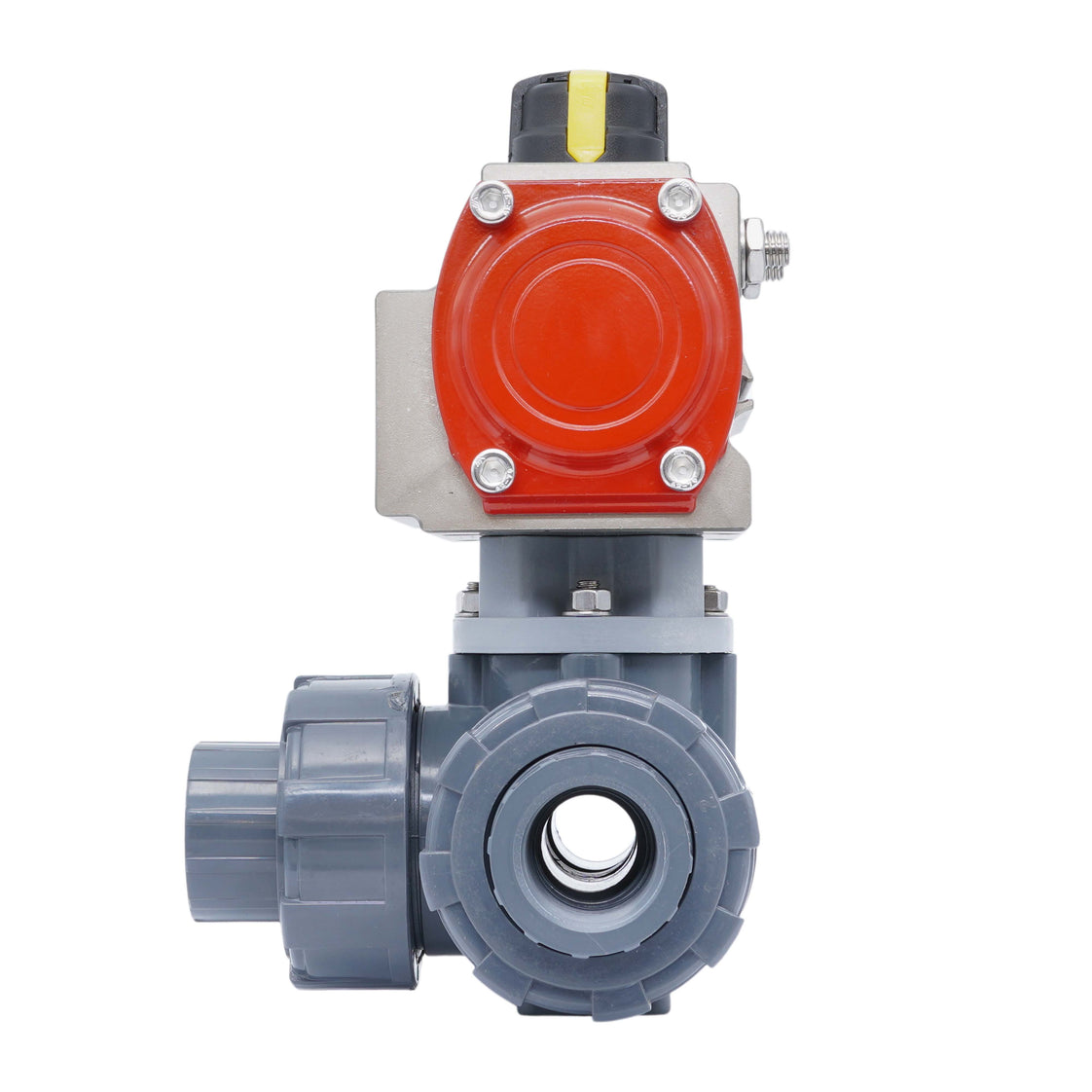

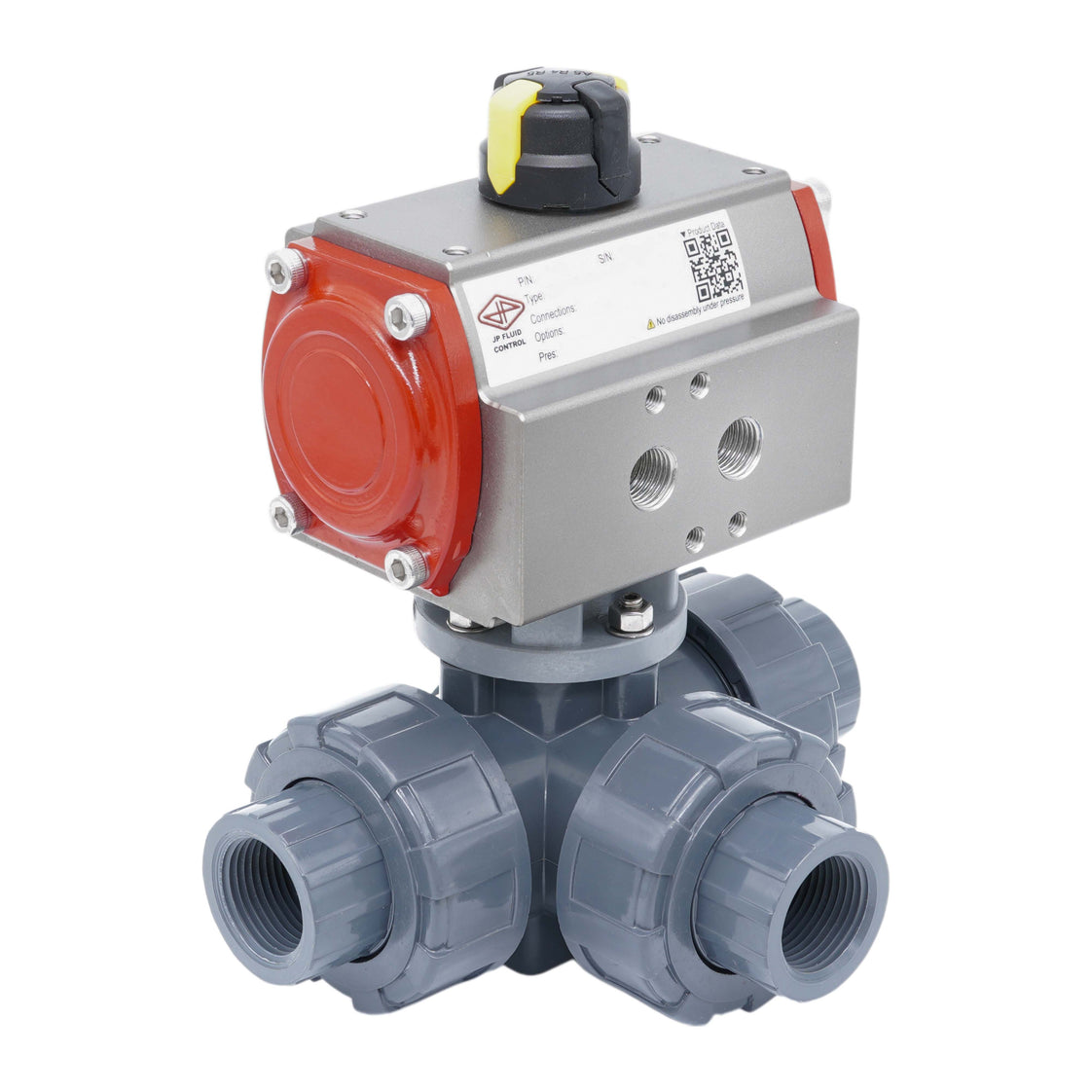

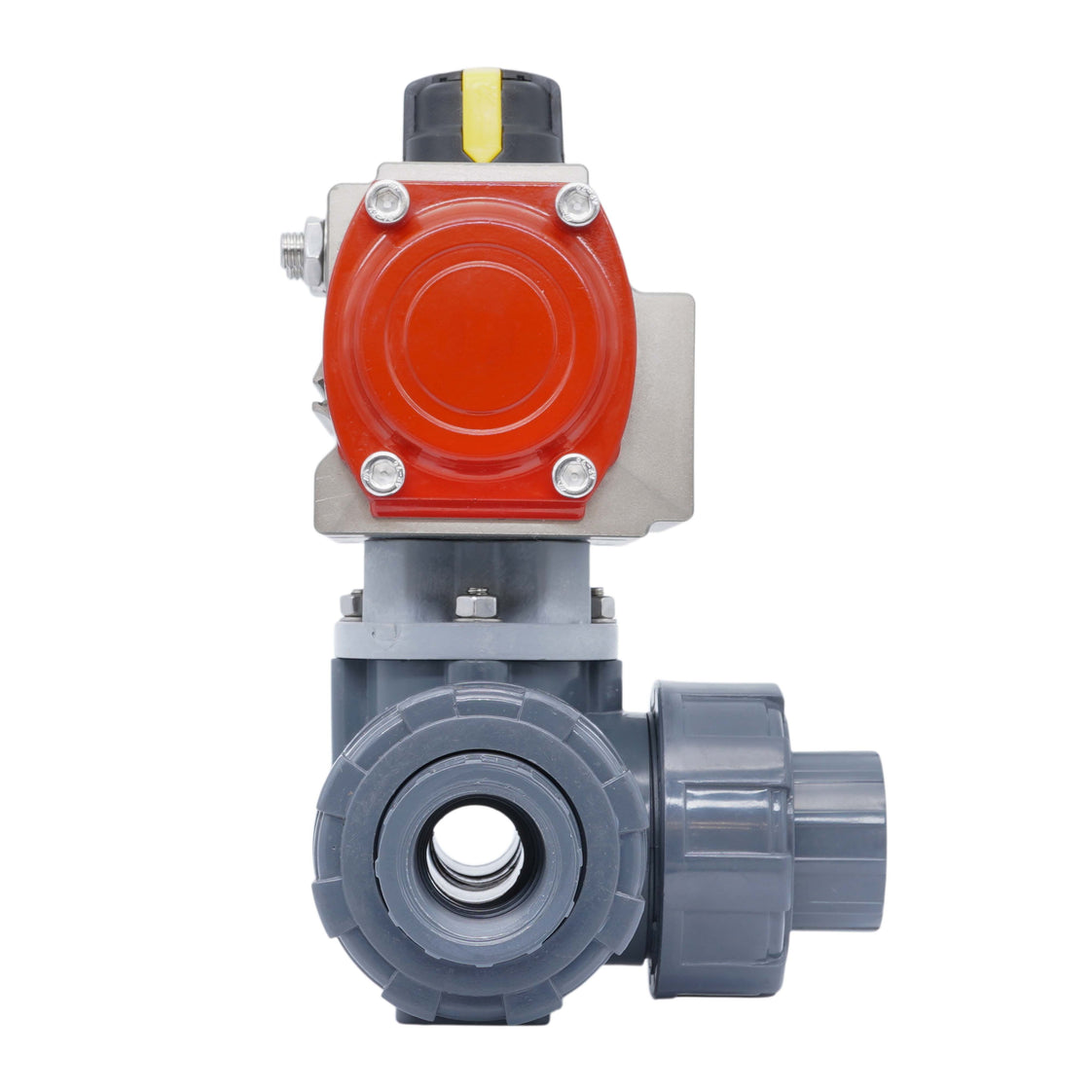

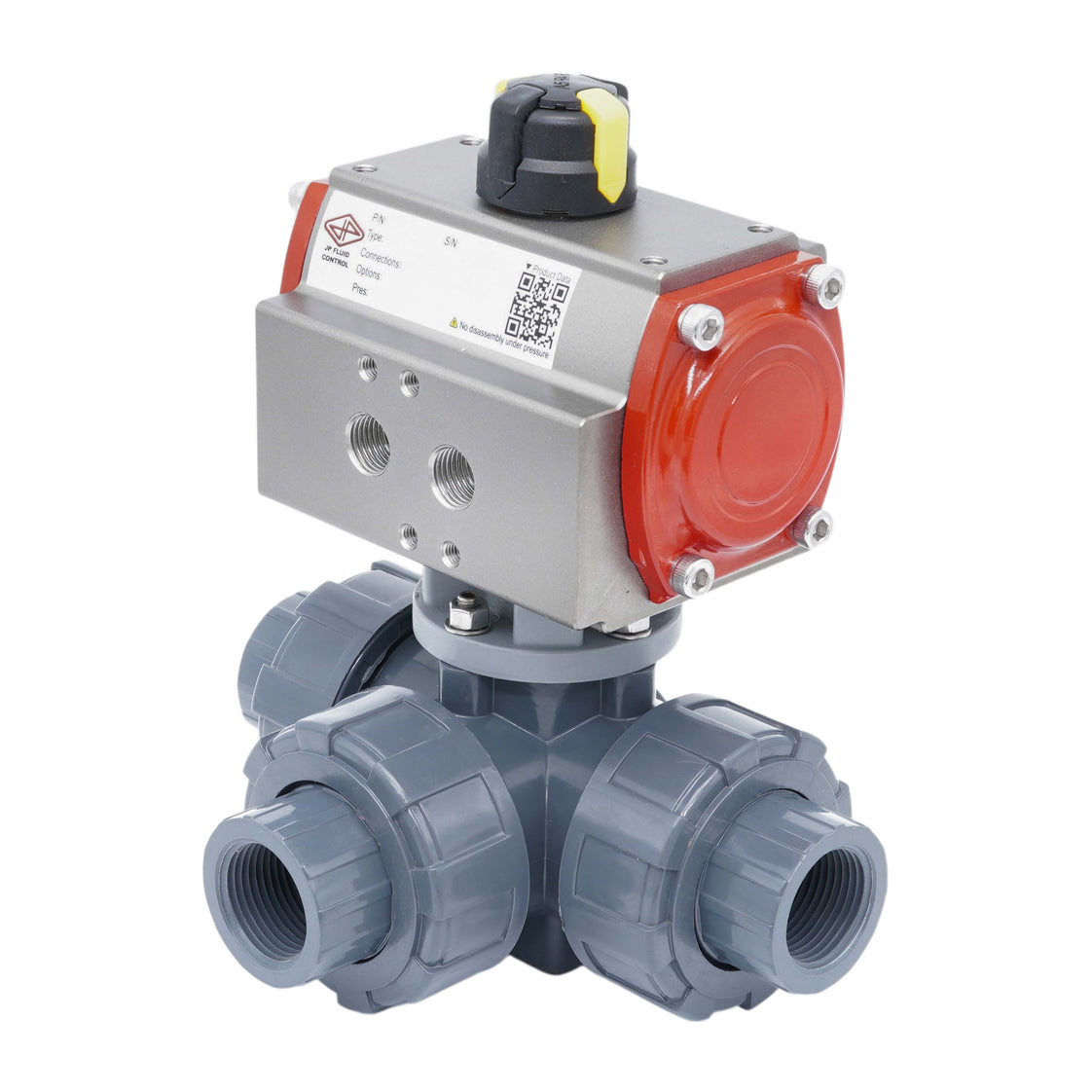

G1'' válvula de bola PVC neumática de 3 vías taladro en T apertura por resorte

Esta válvula de bola de 3 vías es de accionamiento neumático y tiene un diámetro de orificio de 22 mm. La válvula tiene puertos con rosca hembra G 1 pulgada. Este es el estándar BSPP (British Standard Pipe Parallel). El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellados están fabricados en PTFE/EPDM. La válvula es muy adecuada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). Además, el cuerpo de PVC-U y los sellos PTFE/EPDM son adecuados para soluciones salinas, ácidos y bases diluidos y solventes polares como alcoholes. No son adecuados para aceites, combustibles o hidrocarburos aromáticos/clorados - consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). La válvula puede usarse en un rango de temperatura de 0 a 60°C (32 a 140°F). La válvula tiene un valor Kv de 12 m³/h a una presión diferencial de 1 bar (Cv = 13.87 gpm). El valor Kv expresa el caudal de agua en m³/h con una caída de presión de un bar.

El actuador cuenta con un robusto mecanismo de cremallera y pinón de apertura por resorte con un cuerpo de aluminio anodizado duro de 35 micras. El rango de entrada neumática es de 3 a 8 bar (43 a 116 psi). Además, dispone de una interfaz Namur de 1/4 de pulgada para electroválvulas y una interfaz de 50 x 25 mm para cajas de finales de carrera VDI/VDE 3845. Se suministra sin montar, incluida la válvula de bola (V3KJN), el actuador (V3JMB/PR03B) y los accesorios de montaje.

Ventajas:

• Montaje directo de electroválvula Namur de 1/4 de pulgada posible
• Indicador mecánico claro en la parte superior muestra la posición de la válvula
• Apertura/cierre rápido
• El simple efecto conserva el aire comprimido y la válvula volverá a la posición inicial en caso de pérdida de aire o energía
• Puede equiparse con una caja de final de carrera (VDI/VDE 3845 50 x 25 mm)
• Menor costo de inversión inicial que una versión eléctrica

Desventajas:

• El simple efecto ofrece menos control que los actuadores de doble efecto

Orificio y función de circuito

La bola tiene un orificio en T. Girar la bola 90 grados permite cambiar entre dos circuitos o conectar los tres tubos.

Dibujo esquemático de la función de circuito de las válvulas con taladro en T

Válvulas de bola PVC de 3 vías Tameson

La serie incluye válvulas de bola de 3 vías fiables con orificio en L o en T. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellados están fabricados en PTFE/EPDM. La válvula está disenada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). No son adecuadas para aceites, combustibles o hidrocarburos aromáticos/clorados - consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). Adecuada para temperaturas entre 0 y 60°C (32°F y 140°F). Las válvulas de bola tienen una brida superior ISO 5211 (de F03 a máx. F07) que permite el montaje de un actuador.

Actuadores neumáticos JP Fluid Control

Los actuadores neumáticos de cremallera y pinón JP Fluid Control están disenados para operar válvulas de un cuarto de vuelta, como válvulas de mariposa y válvulas de bola, ofreciendo capacidades de encendido/apagado y modulación. Con una carcasa de aluminio anodizado duradera, estos actuadores proporcionan un par de hasta 900 Nm (664 ft-lbf) con una característica de par constante en todo el rango de giro. Disenados para precisión y longevidad, tienen una vida útil de 500.000 ciclos, lo que garantiza un control de válvula fiable y seguro. Tras el ensamblaje, cada actuador se somete a pruebas rigurosas en un banco de pruebas completamente automatizado, lo que los hace adecuados para una amplia gama de aplicaciones industriales.
