G2-1/2'' válvula de bola eléctrica PVC 3 vías taladro en L 12 V CA/CC PTFE/EPDM

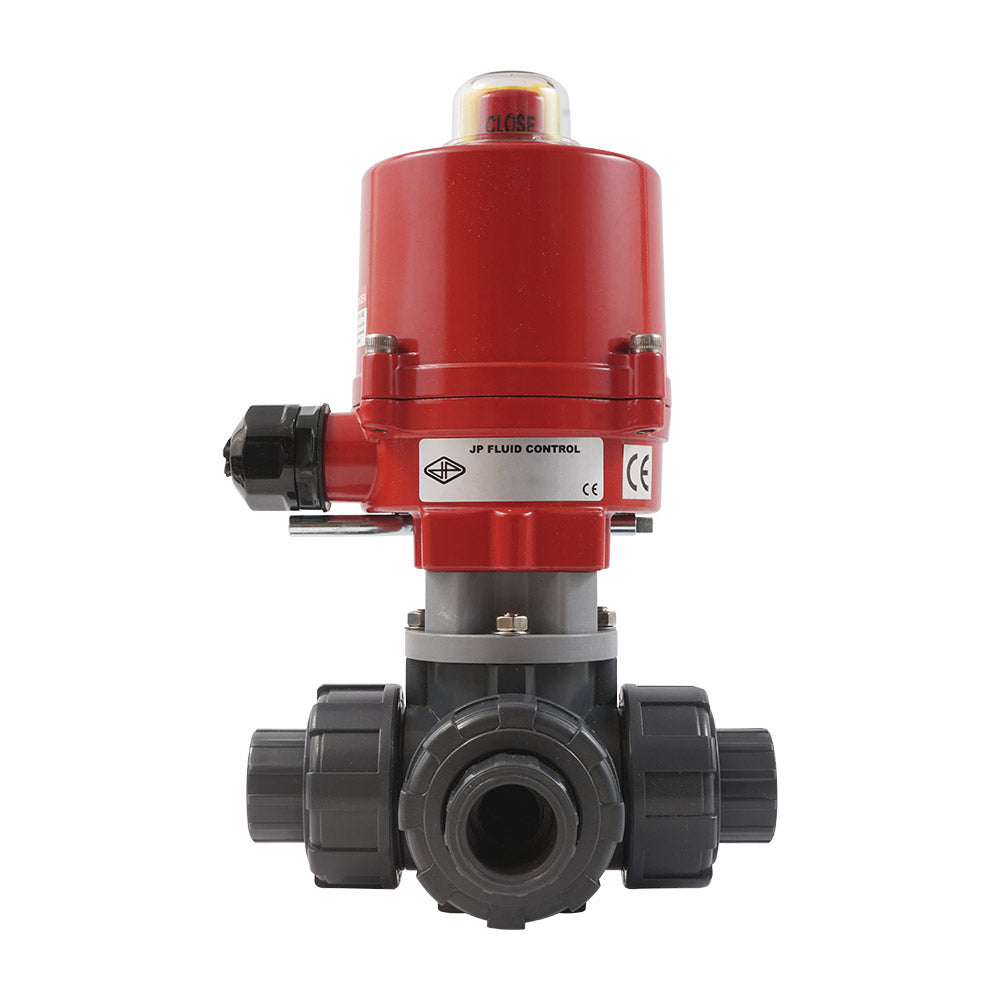

Esta robusta y eficiente válvula de bola eléctrica PVC de 3 vías (taladro en L) de Tameson puede utilizarse para el control del caudal con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos con rosca hembra G 2-1/2 pulgadas. Este es BSPP (British Standard Pipe Parallel). El cuerpo de válvula y la bola están fabricados en PVC-U. Las juntas están fabricadas en PTFE/EPDM. La válvula tiene un diámetro de 50 mm, con un valor Kv de 47 m³/h (Cv = 54,33 gpm). Kv expresa el caudal de agua en m³/h con una caída de presión de un bar. La válvula puede soportar presiones de hasta 10 bar a 20°C (145 psi a 68°F). Es adecuada para temperaturas de 0 a 60°C (32 a 140°F).

El actuador es adecuado tanto para 12 voltios DC (corriente continua) como para 12 voltios AC 50/60Hz (corriente alterna). Mediante interruptores en la placa de circuito, el actuador puede configurarse para CA o CC. La configuración predeterminada de fábrica es corriente continua (CC). El actuador tiene una carcasa de aluminio robusta (IP67, siempre que se conecte un cable adecuado) y entrega un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos interruptores de fin de carrera adicionales para la retroalimentación de posición. Los interruptores de fin de carrera están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con anulación manual. Se entrega sin montar, incluyendo la válvula de bola (V3KKS), el actuador (AG-040-C) y los accesorios de montaje.

Ventajas:

• Tiempo de conmutación de solo 8 segundos
• Carcasa del actuador IP67 robusta
• Posible tanto 12V CA como CC (ajustable mediante interruptor)
• Dos interruptores de fin de carrera adicionales para retroalimentación de posición
• Anulación manual
• Indicador de posición visual claro

Diámetro y función de circuito

La bola tiene un puerto en L. Girar la bola 90 grados permite cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en L

Diagrama de cableado eléctrico

El actuador funciona con 12 voltios DC y 12 voltios AC (50/60Hz). En la PCB hay dos pequenos interruptores para ajustar el actuador a CA o CC. La configuración predeterminada es CC. El actuador consume 0,2A nominal y 2,2A al par máximo. El actuador tiene control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 son para las senales de control. Conectar uno de estos cables de control cierra o abre la válvula. Nunca conecte los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y danos. El actuador tiene dos interruptores de fin de carrera internos que cortan la alimentación del motor en las posiciones finales (0° y 90°), por lo que no se consume energía cuando la válvula está completamente abierta o completamente cerrada. Estos interruptores están configurados de fábrica y no son ajustables por el usuario. Además, hay dos interruptores auxiliares para la retroalimentación de posición externa (por ejemplo, a un PLC o luz indicadora). La posición angular de los interruptores auxiliares puede ser ajustada por el usuario - los interruptores de corte del motor no. Conecte siempre la toma de tierra y no utilice las tuberías como tierra.

Diagrama de cableado eléctrico del actuador AG-040-C. Antes de utilizar corriente alterna, primero se deben configurar los interruptores en la PCB.

Montaje

Asegúrese de que la posición de la bola y el actuador estén correctamente configurados antes del montaje. El actuador se proporciona con dos adaptadores para conectar el actuador al eje de
