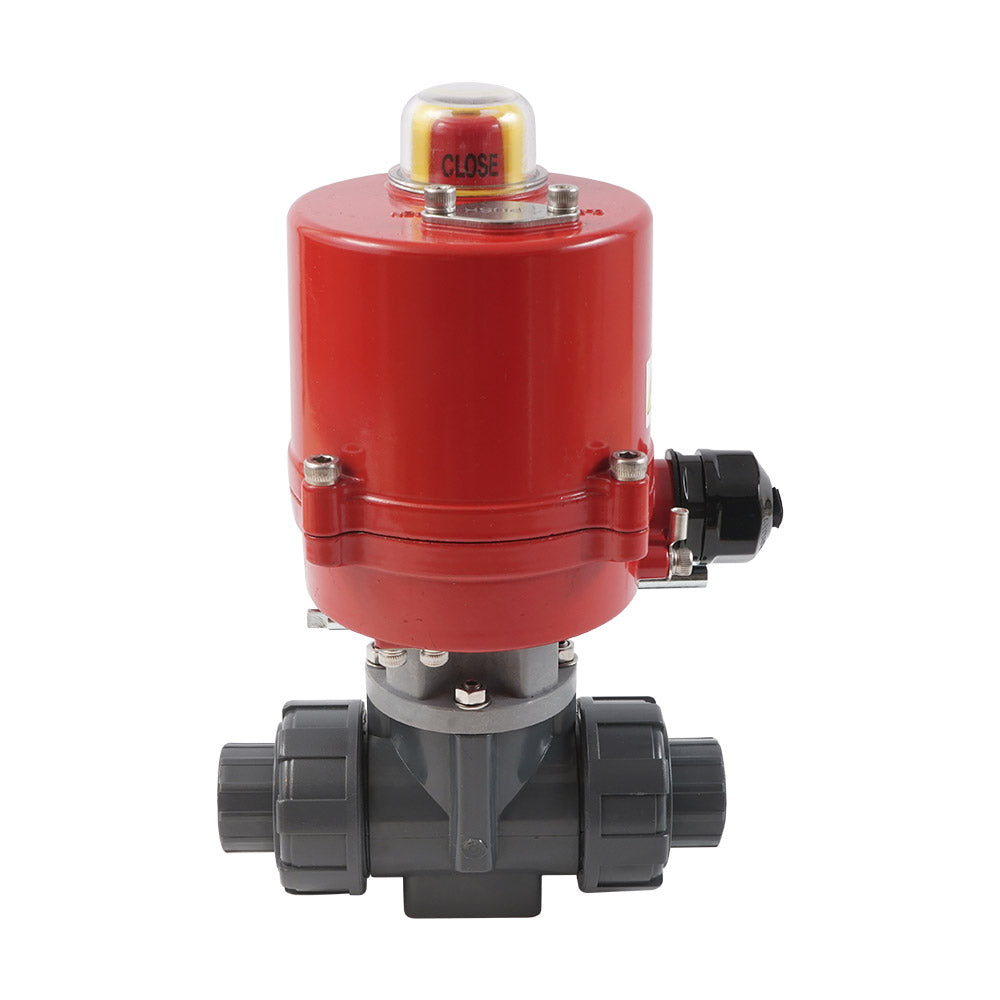

Válvula de bola eléctrica PVC 3 vías manguito para cementar 20mm taladro en L 24 V CA/CC PTFE/EPDM

Esta robusta y eficiente válvula de bola eléctrica PVC de 3 vías (taladro en L) de Tameson puede utilizarse para el control de flujo con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene conexiones de manguito para cementar de 20 mm con diseno true union. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están hechos de PTFE/EPDM. La válvula tiene un diámetro de 14 mm, con un valor Kv de 3,5 m³/h (Cv = 4,05 gpm). Kv expresa el caudal de agua en m³/h a una caída de presión de un bar. La válvula puede soportar una presión de hasta 10 bar a 20°C (145 psi a 68°F). Es adecuada para temperaturas de 0 a 60°C (32 a 140°F).

El actuador es apto tanto para 24 voltios CC (corriente continua) como para 24 voltios CA 50/60Hz (corriente alterna). Con interruptores en la placa de circuito, el actuador puede configurarse para CA o CC. La configuración predeterminada de fábrica es corriente continua (CC). El actuador tiene una carcasa de aluminio robusta (IP67, siempre que se conecte un cable adecuado) y entrega un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos interruptores de límite adicionales para la retroalimentación de posición. Los interruptores de límite están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un accionamiento manual de emergencia. Se entrega sin montar, incluyendo válvula de bola (V3KKJ), actuador (AG-040-B) y accesorios de montaje.

Ventajas:

• Tiempo de conmutación solo 8 segundos
• Carcasa de actuador IP67 resistente
• Compatible con 24V CA y CC (ajustado mediante interruptor)
• Dos interruptores de límite adicionales para retroalimentación de posición
• Control de accionamiento manual de emergencia
• Indicador de posición visual claro

Diámetro y función de circuito

La bola tiene un orificio en L. Girar la bola 90 grados permite cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en L

Diagrama de cableado eléctrico

El actuador funciona con 24 voltios CC y 24 voltios CA (50/60Hz). En el PCB hay dos pequenos interruptores para configurar el actuador en CA o CC. La configuración predeterminada es CC. El actuador consume 0,2A nominal y 1,2A al par máximo. El actuador tiene control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 son para las senales de control. Conectar uno de estos cables de control cierra o abre la válvula. Nunca conecte los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y danos. El actuador tiene dos interruptores de límite internos que cortan la alimentación del motor en las posiciones finales (0° y 90°), por lo que no se consume energía cuando la válvula está completamente abierta o completamente cerrada. Estos interruptores están configurados de fábrica y no son ajustables por el usuario. Además, hay dos interruptores auxiliares para la retroalimentación de posición externa (por ejemplo, a un PLC o luz indicadora). La posición angular de los interruptores auxiliares puede ser ajustada por el usuario - los interruptores de corte del motor no pueden. Conecte siempre la tierra y no use las tuberías como tierra.

Diagrama de cableado eléctrico del actuador AG-040-B. Antes de usar corriente alterna, primero se deben configurar los interruptores del PCB.

Montaje

Asegúrese de que la posición de la bola y el actuador estén correctamente ajustados antes del montaje. El actuador viene con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuad
