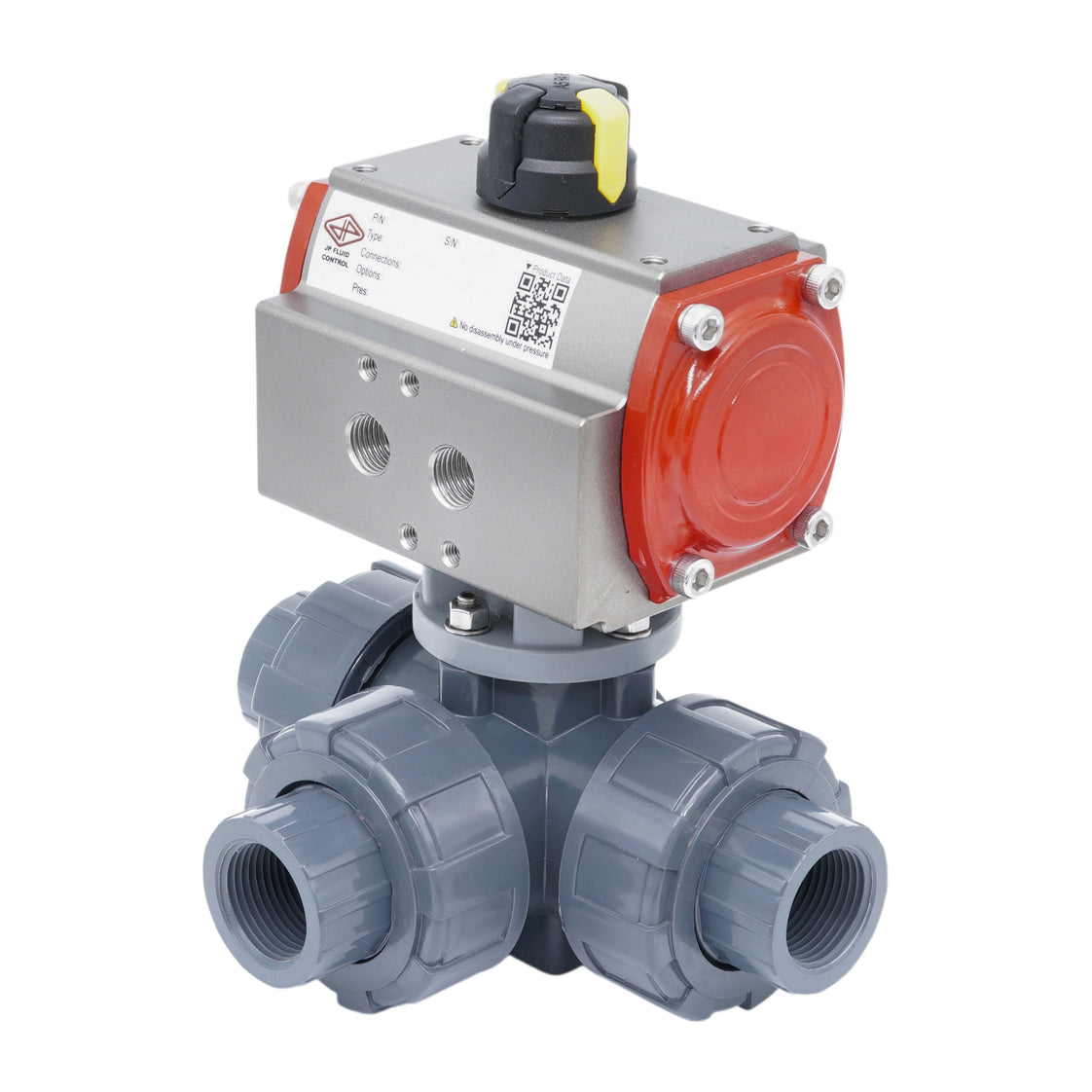

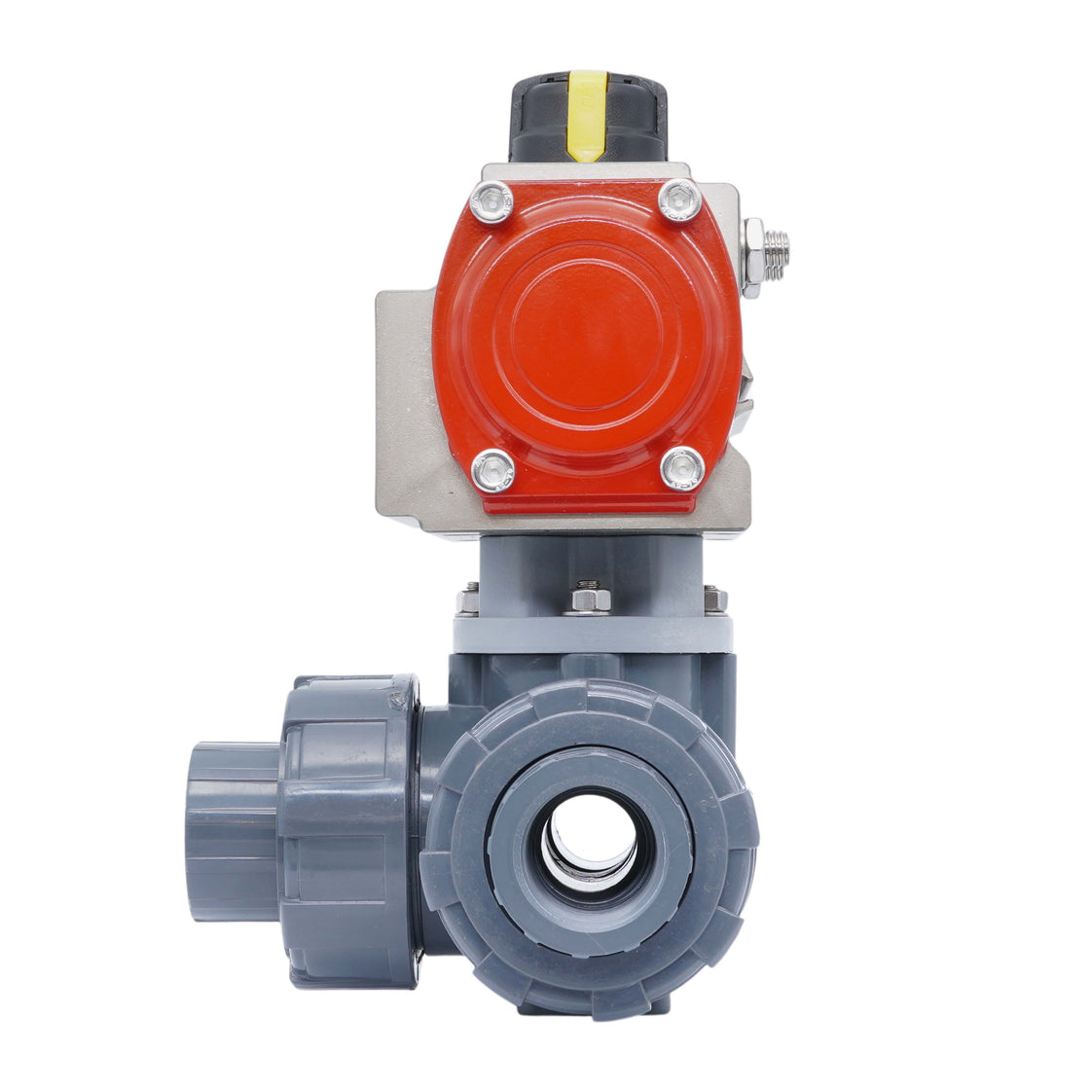

Válvula de bola neumática PVC 3 vías 20mm manguito para cementar taladro en L cierre por resorte

Esta válvula de bola de 3 vías es de accionamiento neumático y tiene un diámetro de paso de 14 mm. La válvula tiene conexiones de manguito para cementar de 20 mm con diseno true union. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellados son de PTFE/EPDM. La válvula es muy adecuada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). Además, el cuerpo de PVC-U y los sellos de PTFE/EPDM son adecuados para soluciones salinas, ácidos y bases diluidos, y solventes polares como los alcoholes. No son adecuados para aceites, combustibles o hidrocarburos aromáticos/clorados - consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). La válvula puede utilizarse en un rango de temperatura de 0 a 60°C (32 a 140°F). La válvula tiene un valor Kv de 3,5 m³/h a una presión diferencial de 1 bar (Cv = 4,05 gpm). El valor Kv expresa el caudal de agua en m³/h con una caída de presión de un bar.

El actuador presenta un mecanismo de pinón y cremallera robusto de cierre por resorte con un cuerpo de aluminio anodizado duro de 35 micras. El rango de entrada neumática es de 3 a 8 bar (43 a 116 psi). Además, dispone de una interfaz Namur de 1/4 de pulgada para electroválvulas y una interfaz de 50 x 25 mm para cajas de finales de carrera VDI/VDE 3845. Se suministra sin montar, incluyendo válvula de bola (V3KKJ), actuador (V3JKZ/PR03A) y accesorios de montaje.

Ventajas:

• Posible el montaje directo de electroválvula Namur de 1/4 de pulgada
• Un indicador mecánico claro en la parte superior muestra la posición de la válvula
• Apertura/cierre rápido
• El simple efecto conserva el aire comprimido y la válvula vuelve a la posición inicial en caso de pérdida de aire o energía
• Puede equiparse con una caja de finales de carrera (VDI/VDE 3845 50 x 25 mm)
• Menor coste de inversión inicial que una versión eléctrica

Desventajas:

• El simple efecto ofrece menos control que los actuadores de doble efecto

Diámetro y función de circuito

La bola tiene un orificio en L. Al girar la bola 90 grados, puede cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en L

Válvulas de bola PVC 3 vías Tameson

La serie incluye válvulas de bola de 3 vías fiables con orificio en L o en T. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellados son de PTFE/EPDM. La válvula está disenada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). No son adecuadas para aceites, combustibles o hidrocarburos aromáticos/clorados - consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). Adecuada para temperaturas entre 0 y 60°C (32°F y 140°F). Las válvulas de bola tienen una brida superior ISO 5211 (de F03 a máx. F07) que permite el montaje de un actuador.

Actuadores neumáticos JP Fluid Control

Los actuadores neumáticos de pinón y cremallera JP Fluid Control están disenados para accionar válvulas de un cuarto de vuelta, como las válvulas de mariposa y las válvulas de bola, ofreciendo capacidades de control todo/nada y de modulación. Con una carcasa de aluminio anodizado duradera, estos actuadores proporcionan un par de hasta 900 Nm (664 ft-lbf) con una característica de par constante en todo el rango de giro. Disenados para la precisión y la longevidad, tienen una vida útil de 500 000 ciclos, garantizando un control de válvula fiable y seguro. Tras el montaje, cada actuador se somete a rigurosas pruebas en un banco de pruebas totalmente automatizado, lo que los hace aptos para una amplia gama de aplicaciones industriales.
