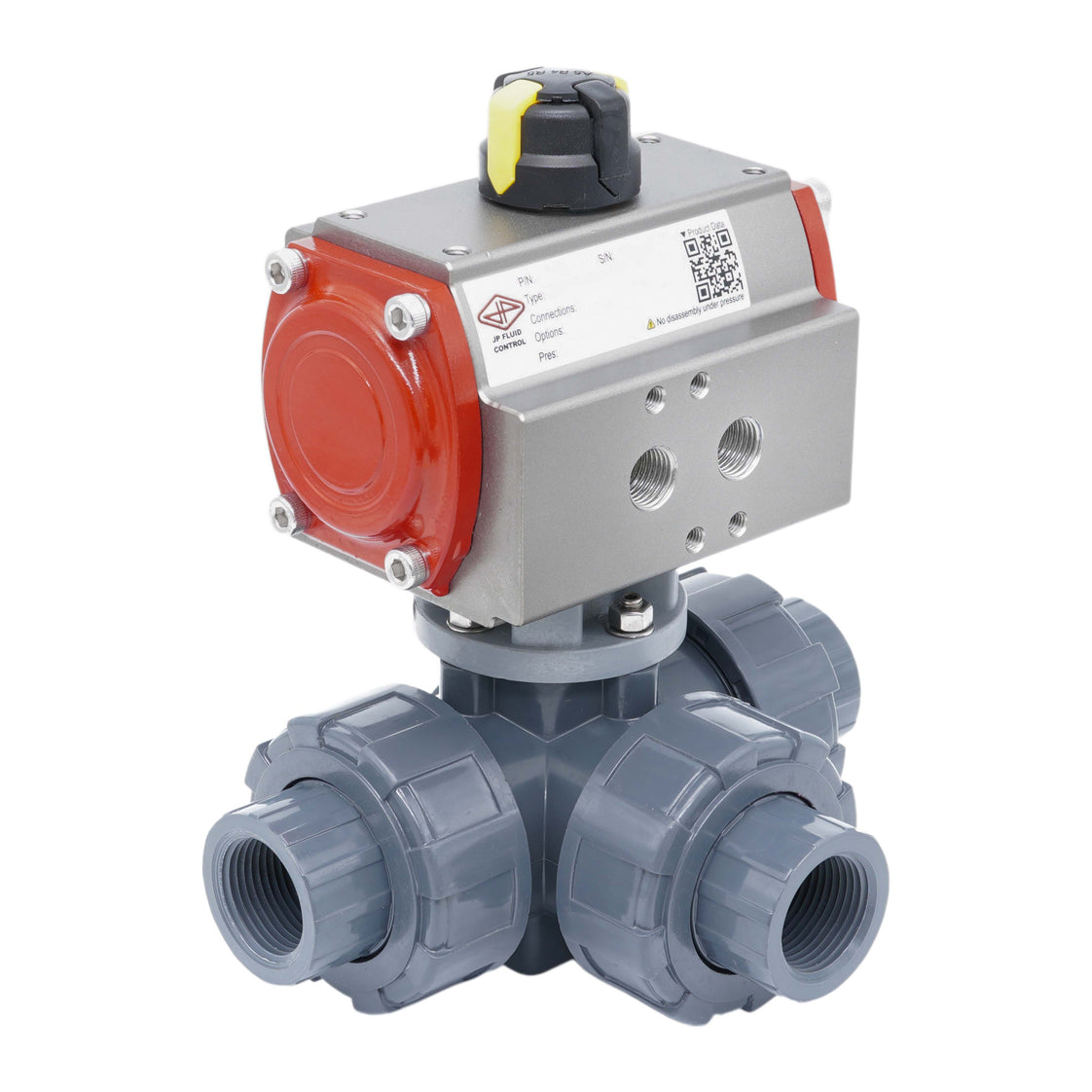

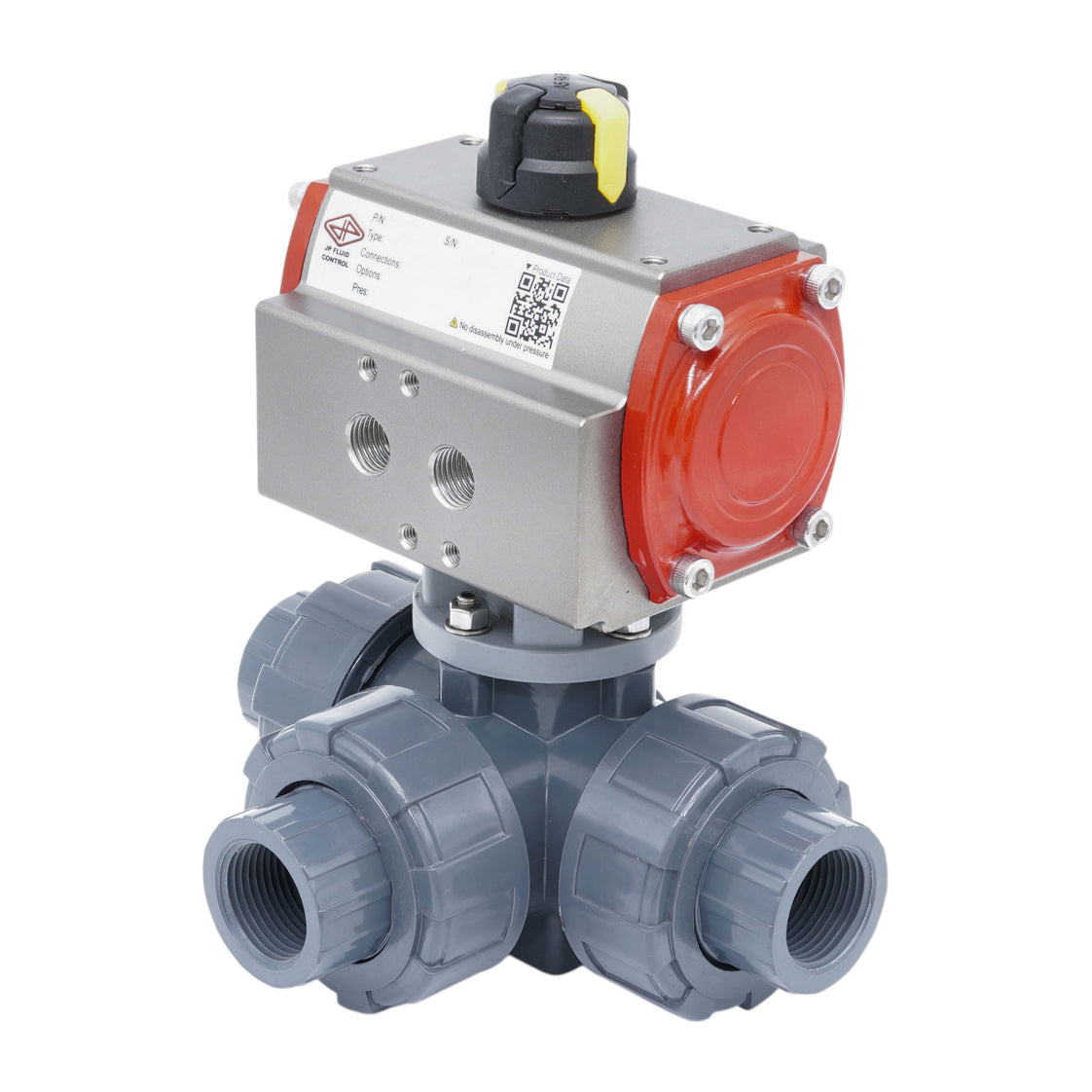

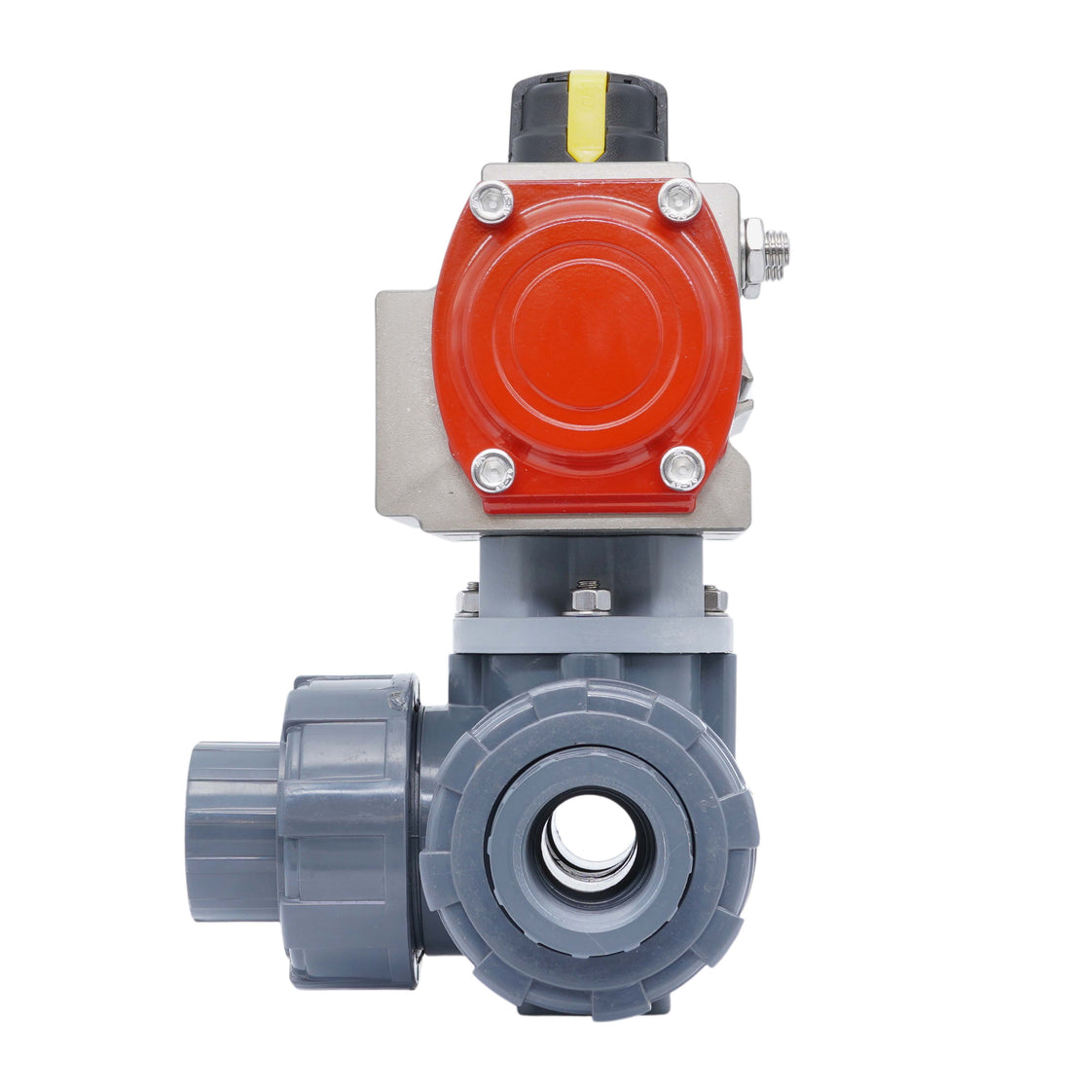

Válvula de bola neumática PVC 3 vías manguito para cementar 32mm taladro en L cierre por resorte

Esta válvula de bola de 3 vías es de accionamiento neumático y cuenta con un diámetro de 22 mm. La válvula tiene puertos de manguito para cementar de 32 mm con un diseno true union. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula es muy adecuada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). Además, el cuerpo de PVC-U y los sellos de PTFE/EPDM son adecuados para soluciones salinas, ácidos y bases diluidos, y solventes polares como los alcoholes. No son adecuados para aceites, combustibles o hidrocarburos aromáticos/clorados: consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). La válvula puede usarse dentro de un rango de temperatura de 0 a 60°C (32 a 140°F). La válvula tiene un valor Kv de 12 m³/h a una presión diferencial de 1 bar (Cv = 13,87 gpm). El valor Kv expresa el caudal de agua en m³/h a una caída de presión de un bar.

El actuador cuenta con un robusto mecanismo de cremallera y pinón de cierre por resorte con un cuerpo de aluminio anodizado duro de 35 micras. El rango de entrada neumática es de 3 a 8 bar (43 a 116 psi). Además, cuenta con una interfaz Namur de 1/4 de pulgada para electroválvulas y una interfaz de 50 x 25 mm para cajas de finales de carrera VDI/VDE 3845. Se suministra sin montar, incluida la válvula de bola (V3KKM), el actuador (V3JKZ/PR03A) y los accesorios de montaje.

Ventajas:

• Montaje directo de electroválvula Namur 1/4 de pulgada posible
• Un indicador mecánico claro en la parte superior muestra la posición de la válvula
• Apertura/cierre rápido
• El simple efecto conserva el aire comprimido y la válvula regresará a la posición inicial en caso de pérdida de aire o energía
• Puede equiparse con una caja de final de carrera (VDI/VDE 3845 50 x 25 mm)
• Menor coste de inversión inicial que una versión eléctrica

Desventajas:

• El simple efecto da menos control que los actuadores de doble efecto

Diámetro y función de circuito

La bola tiene un orificio en L. Girar la bola 90 grados permite cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en L

Válvulas de bola PVC 3 vías Tameson

La serie incluye válvulas de bola de 3 vías fiables con orificio en L o en T. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula está disenada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). No son adecuadas para aceites, combustibles o hidrocarburos aromáticos/clorados: consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). Adecuada para temperaturas entre 0 y 60°C (32°F y 140°F). Las válvulas de bola tienen una brida superior ISO 5211 (desde F03 hasta max. F07) que permite el montaje de un actuador.

Actuadores neumáticos JP Fluid Control

Los actuadores neumáticos de cremallera y pinón JP Fluid Control están disenados para operar válvulas de cuarto de vuelta como válvulas de mariposa y válvulas de bola, ofreciendo capacidades de encendido/apagado y modulación. Con una carcasa de aluminio anodizado durable, estos actuadores proporcionan un par de hasta 900 Nm (664 ft-lbf) con una característica de par constante en todo el rango de giro. Disenados para la precisión y la longevidad, tienen una vida útil de 500.000 ciclos, garantizando un control de válvula fiable y seguro. Tras el ensamblaje, cada actuador se somete a rigurosas pruebas en un banco de pruebas totalmente automatizado, lo que los hace adecuados para una amplia gama de aplicaciones industriales.
