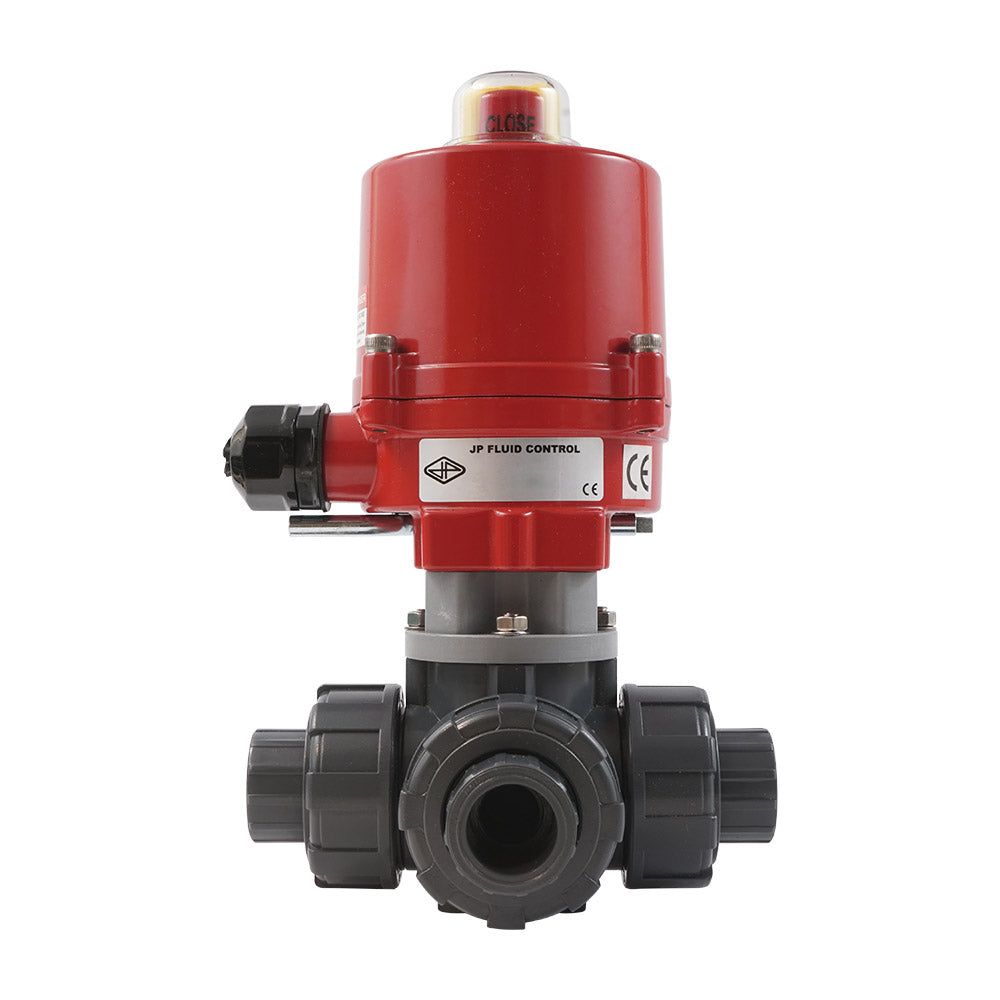

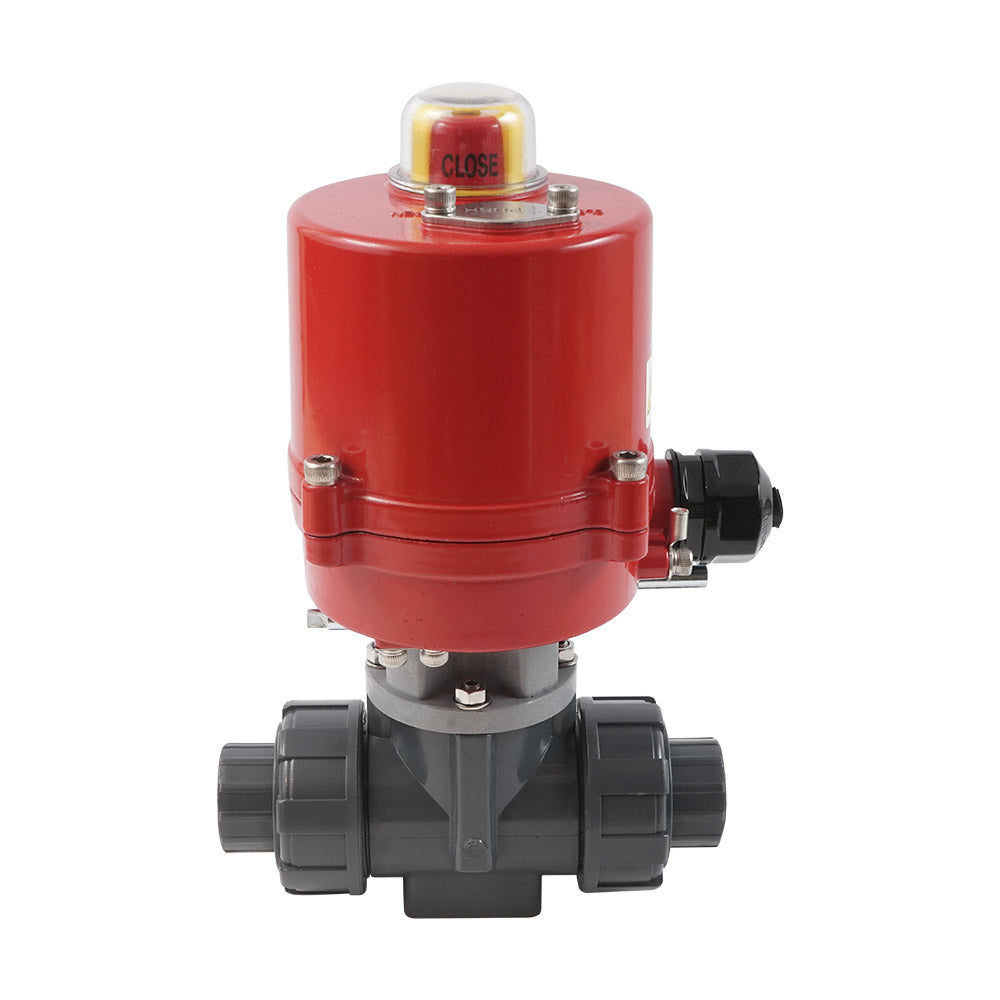

Válvula de bola eléctrica PVC 3 vías manguito para cementar 40mm taladro en T 24 V CA/CC PTFE/EPDM

Esta robusta y eficiente válvula de bola eléctrica PVC de 3 vías (taladro en T) de Tameson puede utilizarse para el control del caudal de agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos de manguito para cementar de 40 mm con diseno true union. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula tiene un diámetro de 25 mm, con un valor Kv de 21 m³/h (Cv = 24,28 gpm). Kv expresa el caudal de agua en m³/h con una caída de presión de un bar. La válvula puede soportar presiones de hasta 10 bar a 20°C (145 psi a 68°F). Es adecuada para temperaturas de 0 a 60°C (32 a 140°F).

El actuador es adecuado tanto para 24 voltios CC (corriente continua) como para 24 voltios CA 50/60Hz (corriente alterna). Con los interruptores de la tarjeta de circuito, el actuador puede configurarse para CA o CC. La configuración predeterminada de fábrica es corriente continua (CC). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y proporciona un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos interruptores de límite adicionales para la retroalimentación de posición. Los interruptores de límite están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con una anulación manual. Se entrega sin montar, incluyendo válvula de bola (V3KJP), actuador (AG-040-B) y accesorios de montaje.

Ventajas:

• Tiempo de conmutación de solo 8 segundos
• Carcasa de actuador IP67 resistente
• Posible tanto 24V CA como CC (ajustable mediante interruptor)
• Dos interruptores de límite adicionales para retroalimentación de posición
• Control de anulación manual
• Indicador de posición visual claro

Diámetro y función de circuito

La bola tiene un orificio en T. Girando la bola 90 grados, puede cambiar entre dos circuitos o conectar los tres tubos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en T

Diagrama de cableado eléctrico

El actuador funciona con 24 voltios CC y 24 voltios CA (50/60Hz). En el PCB hay dos pequenos interruptores para configurar el actuador en CA o CC. La configuración predeterminada es CC. El actuador consume nominalmente 0,2A y 1,2A al par máximo. El actuador tiene control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 son para las senales de control. Al conectar uno de estos cables de control, se cierra o abre la válvula. Nunca conecte los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y danos. El actuador tiene dos interruptores de límite internos que cortan la alimentación del motor en las posiciones finales (0° y 90°), de modo que no se consume energía cuando la válvula está completamente abierta o completamente cerrada. Estos interruptores están configurados de fábrica y no pueden ser ajustados por el usuario. Además, hay dos interruptores auxiliares para la retroalimentación de posición externa (por ejemplo, a un PLC o luz indicadora). El usuario puede ajustar la posición angular de los interruptores auxiliares - los interruptores de corte del motor no se pueden ajustar. Conecte siempre la tierra y no utilice las tuberías como toma de tierra.

Diagrama de cableado eléctrico del actuador AG-040-B. Antes de utilizar corriente alterna, primero se deben configurar los interruptores del PCB.

Montaje

Asegúrese de que la posición de la bola y el actuador estén correctamente ajustados antes del montaje. El actuador viene con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los tornillos suministrados. No debe
