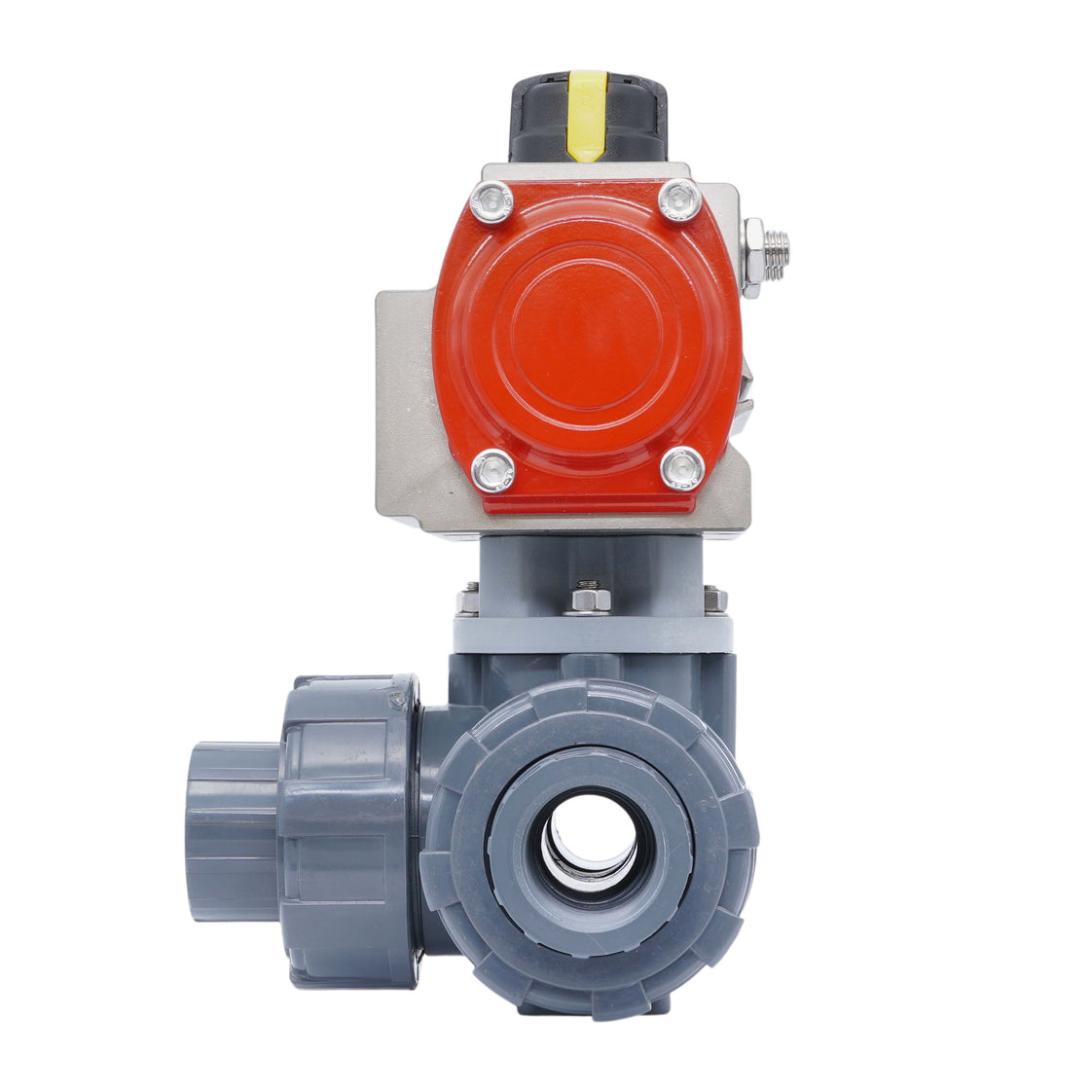

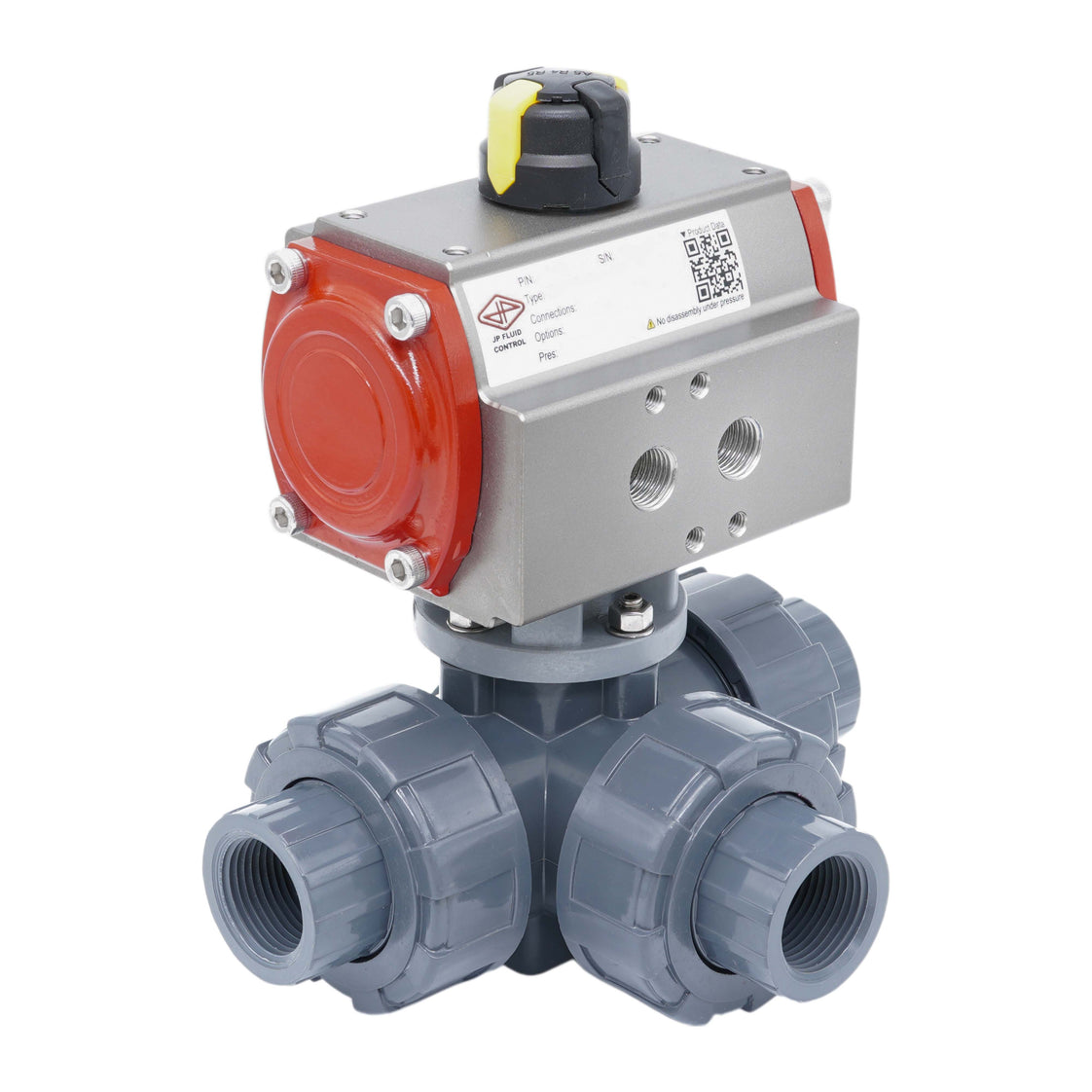

Válvula de bola neumática PVC 3 vías manguito para cementar 50mm taladro en L doble efecto

Esta válvula de bola de 3 vías es de accionamiento neumático y tiene un diámetro de orificio de 38 mm. La válvula tiene puertos de manguito para cementar de 50 mm con diseno true union. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula es muy adecuada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). Además, el cuerpo de PVC-U y los sellos PTFE/EPDM son adecuados para soluciones salinas, ácidos y bases diluidos, y solventes polares como los alcoholes. No son aptos para aceites, combustibles ni hidrocarburos aromáticos/clorados - consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). La válvula puede utilizarse en un rango de temperatura de 0 a 60°C (32 a 140°F). La válvula tiene un valor Kv de 42 m³/h con una presión diferencial de 1 bar (Cv = 48,55 gpm). El valor Kv expresa el caudal de agua en m³/h con una caída de presión de un bar.

El actuador cuenta con un robusto mecanismo de cremallera y pinón de doble efecto con un cuerpo de aluminio anodizado duro de 35 micras. El rango de entrada neumática es de 3 a 8 bar (43 a 116 psi). Además, dispone de una interfaz Namur de 1/4 de pulgada para electroválvulas y una interfaz de 80 x 30 mm para cajas de interruptores de límite VDI/VDE 3845. Se entrega sin montar, incluidos la válvula de bola (V3KKP), el actuador (V3JKQ/PR04D) y los accesorios de montaje.

Ventajas:

• Posible montaje directo de electroválvula Namur 1/4 de pulgada
• Indicador mecánico claro en la parte superior que muestra la posición de la válvula
• Apertura/cierre rápido
• El doble efecto permite un mayor control que los actuadores de simple efecto
• Puede equiparse con una caja de interruptores de límite (VDI/VDE 3845 80 x 30 mm)
• Menor coste de inversión inicial que una versión eléctrica

Desventajas:

• El doble efecto consume más aire comprimido que los actuadores de simple efecto

Orificio y función de circuito

La bola tiene un puerto en L. Al girar la bola 90 grados se puede cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en L

Válvulas de bola PVC de 3 vías Tameson

La serie incluye válvulas de bola de 3 vías fiables con puerto en L o en T. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula está disenada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). No son aptas para aceites, combustibles ni hidrocarburos aromáticos/clorados - consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). Apta para temperaturas entre 0 y 60°C (32°F y 140°F). Las válvulas de bola tienen una brida superior ISO 5211 (de F03 a máx. F07) que permite el montaje de un actuador.

Actuadores neumáticos JP Fluid Control

Los actuadores neumáticos de cremallera y pinón JP Fluid Control están disenados para accionar válvulas de cuarto de vuelta, como válvulas de mariposa y de bola, ofreciendo capacidades de todo/nada y modulantes. Con una carcasa de aluminio anodizado duradera, estos actuadores proporcionan un par de hasta 900 Nm (664 ft-lbf) con una característica de par constante a lo largo del rango de giro. Disenados para la precisión y la longevidad, tienen una vida útil de 500.000 ciclos, garantizando un control de válvulas fiable y seguro. Tras el montaje, cada actuador se somete a rigurosas pruebas en un banco de pruebas totalmente automatizado, lo que los hace adecuados para una amplia gama de aplicaciones industriales.
