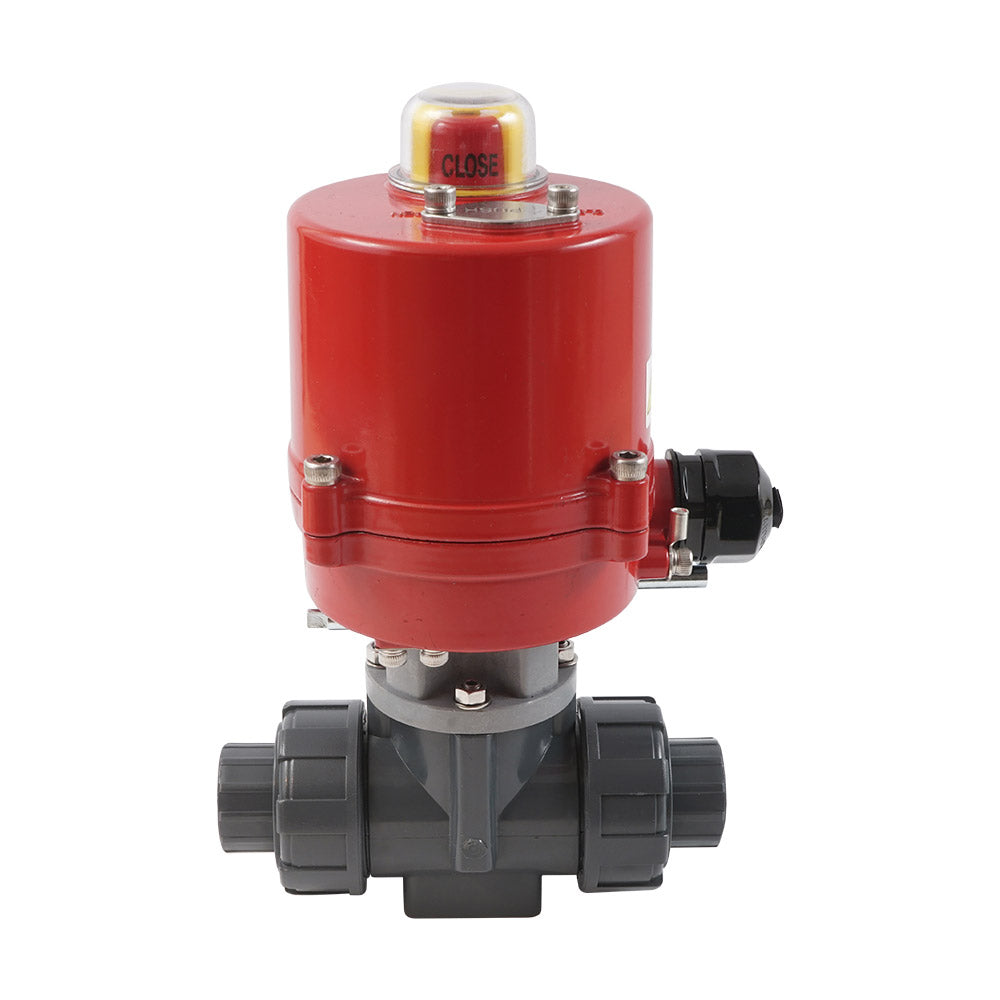

50mm manguito para cementar válvula de bola eléctrica PVC 3 vías taladro en T 24 V CA/CC PTFE/EPDM

Esta válvula de bola eléctrica PVC de 3 vías (taladro en T) robusta y energéticamente eficiente de Tameson puede utilizarse para el control de flujo con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos de manguito para cementar de 50 mm con diseno true union. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula tiene un diámetro de 38 mm, con un valor Kv de 47 m³/h (Cv = 54,33 gpm). Kv expresa el caudal de agua en m³/h con una caída de presión de un bar. La válvula puede soportar presiones de hasta 10 bar a 20°C (145 psi a 68°F). Es adecuada para temperaturas de 0 a 60°C (32 a 140°F).

El actuador es adecuado tanto para corriente continua (CC) de 24 voltios como para corriente alterna (CA) de 24 voltios a 50/60Hz. Con interruptores en la placa de circuito impreso, el actuador puede configurarse para CA o CC. La configuración predeterminada de fábrica es corriente continua (CC). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y suministra un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos finales de carrera adicionales para retroalimentación de posición. Los finales de carrera están posicionados a 0 y 90 grados. Si es necesario, el ángulo de posición de los interruptores puede ser ajustado por el usuario. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con una anulación manual. Se entrega sin montar, incluye válvula de bola (V3KJQ), actuador (AG-040-B) y accesorios de montaje.

Ventajas:

• Tiempo de conmutación de solo 8 segundos
• Robusta carcasa del actuador IP67
• Tanto 24V CA como CC posibles (configurables mediante interruptor)
• Dos finales de carrera adicionales para retroalimentación de posición
• Control de anulación manual
• Indicador de posición visual claro

Diámetro y función de circuito

La bola tiene un orificio en T. Girando la bola 90 grados puede alternar entre dos circuitos o conectar las tres tuberías.

Dibujo esquemático de la función de circuito de las válvulas de taladro en T

Diagrama de cableado eléctrico

El actuador funciona con 24 voltios CC y 24 voltios CA (50/60Hz). En la PCB hay dos pequenos interruptores para configurar el actuador en CA o CC. La configuración predeterminada es CC. El actuador consume nominalmente 0,2A y 1,2A al par máximo. El actuador tiene control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 son para las senales de control. La conexión de uno de estos cables de control cierra o abre la válvula. Nunca conecte los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y danos. El actuador tiene dos finales de carrera internos que cortan la alimentación del motor en las posiciones finales (0° y 90°), por lo que no se consume energía cuando la válvula está completamente abierta o completamente cerrada. Estos interruptores están ajustados de fábrica y no son ajustables por el usuario. Además, hay dos interruptores auxiliares para retroalimentación de posición externa (p. ej. hacia un PLC o luz indicadora). La posición angular de los interruptores auxiliares puede ser ajustada por el usuario - los interruptores de corte del motor no pueden serlo. Conecte siempre la toma de tierra y no utilice las tuberías como tierra.

Diagrama de cableado eléctrico del actuador AG-040-B. Antes de utilizar corriente alterna, primero deben configurarse los interruptores de la PCB.

Montaje

Asegúrese de que la posición de la bola y el actuador estén correctamente ajustados antes del montaje. El actuador se suministra con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con l
