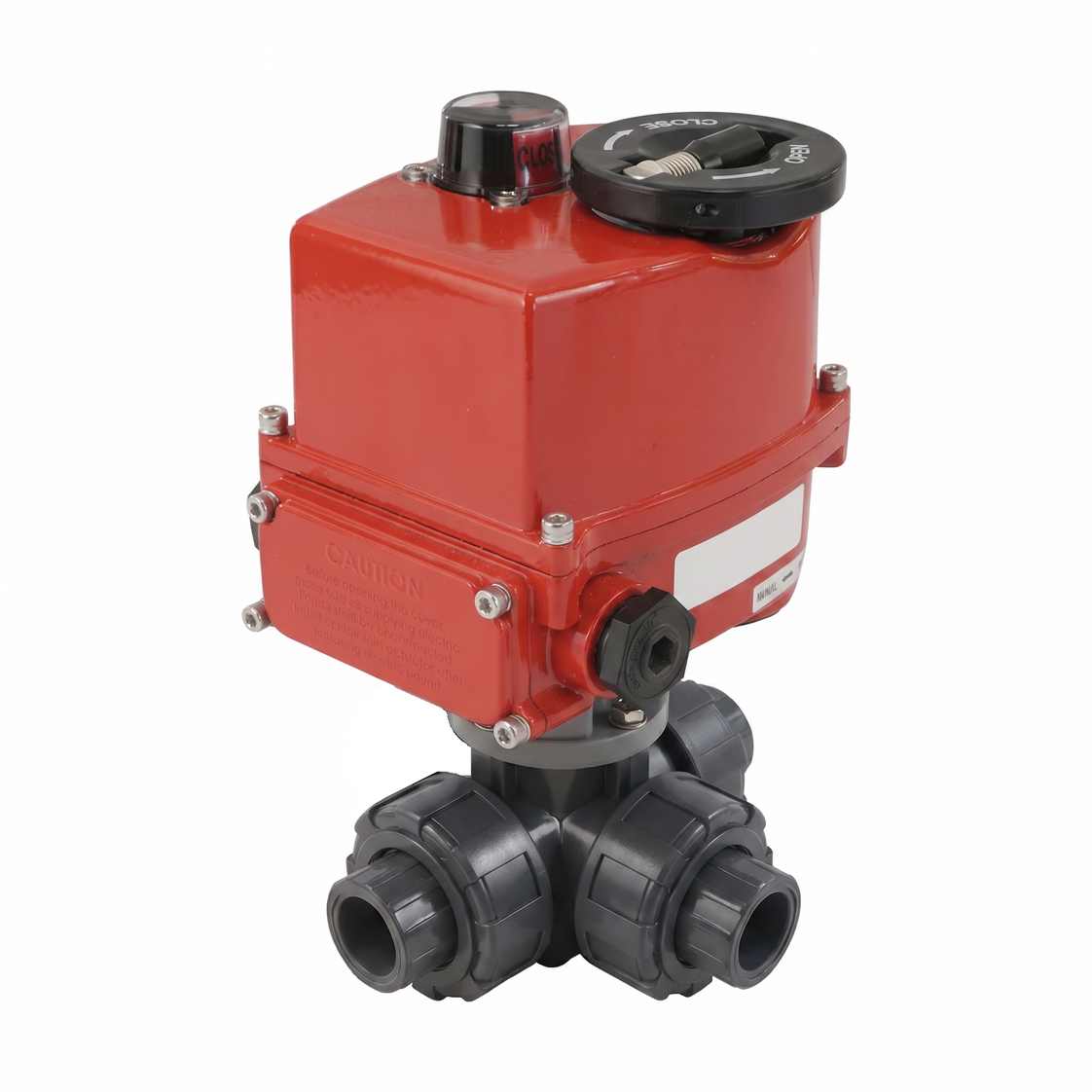

Válvula de bola eléctrica modulante PVC 3 vías manguito para cementar 63mm taladro en L 24 V CA/CC

Este actuador eléctrico modulante se ofrece en combinación con una válvula de bola PVC de 3 vías con taladro en L. La válvula tiene puertos de manguito para cementar de 63 mm con un diseno true union. La válvula tiene un diámetro de 38 mm, con un valor Kv de 42 m³/h (Cv = 48,55 gpm). El Kv expresa el caudal de agua en m³/h a una caída de presión de un bar. La válvula puede manejar una presión de hasta 10 bar a 20°C (145 psi a 68°F). Es adecuada para temperaturas de 0 a 60°C (32 a 140°F). La válvula es adecuada para aplicaciones con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellados están fabricados en PTFE/EPDM.

El actuador puede girar la válvula de 0 a 90 grados con un par de funcionamiento de 40 Nm (par de arranque más alto, consulte el manual) en un tiempo de 13 segundos. Requiere una tensión de alimentación de 24 V CA/CC, tiene un ciclo de servicio de corta duración S2 (10 min - ver manual) y viene con un indicador de posición visual en la parte superior de la unidad para ver claramente la posición de la válvula. Como actuador modulante, está equipado con un sistema de posicionamiento digital (DPS), lo que significa que puede posicionar la válvula en cualquier punto entre 0 y 90 grados. Requiere una senal de control de 4-20 mA (y 0-10V, 2-10V) para el posicionamiento. Con la duradera carcasa de poliamida (PA) del actuador, la unidad ofrece una protección IP67 para una temperatura ambiente de -10°C a 50°C (14°F a 122°F).

Antes de conectar el actuador, lea detenidamente el manual. Se entrega sin ensamblar, incluyendo la válvula de bola (V3KKQ), el actuador (AG-540-B-DPS) y los accesorios de montaje.

Ventajas:

• Es un actuador modulante con un sistema de posicionamiento digital (DPS) para posicionar la válvula en cualquier punto entre 0 y 90 grados con una senal de control de 4-20 mA
• El actuador tiene una carcasa robusta IP67
• El actuador tiene un indicador visual claro para ver la posición de la válvula

Desventajas:

• En comparación con un actuador neumático del mismo tamano, la velocidad de funcionamiento es más lenta

Diámetro y función de circuito

La bola tiene un orificio en L. Girar la bola 90 grados permite cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en L

Diagrama de cableado eléctrico

El actuador cuenta con un sistema de cableado de 10 terminales dividido entre funciones esenciales de alimentación y funciones opcionales de retroalimentación. Para el funcionamiento básico, los terminales 1, 2 y 3 proporcionan una toma de tierra y una fuente de alimentación de 24V CA/CC con detección automática de tensión. Los terminales 4 y 5 reciben una senal de entrada modulante, configurada por defecto en 4-20 mA pero configurable a 0-10V o 2-10V. Para la supervisión remota, los terminales 6 y 7 proporcionan una senal continua de retroalimentación de posición, típicamente 4-20 mA. Nunca se debe aplicar tensión externa a estos pines de retroalimentación para evitar danos permanentes. Finalmente, los terminales 8, 9 y 10 utilizan una fuente común para proporcionar confirmaciones de estado discretas de «Abierto» o «Cerrado» mediante finales de carrera.

Diagrama de cableado eléctrico del actuador AG-540-B-DPS.

Montaje

Asegúrese de que la posición de la bola y el actuador estén correctamente ajustados antes del montaje. El actuador se suministra con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los pernos suministrados. No debe haber juego entre ambas bridas. Utilice nuestra gama de accesorios para conectar la válvula a su instalación de tuberías existente.

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.
