Válvula de bola eléctrica PVC 3 vías manguito para cementar 63mm taladro en L 100-240 V CA PTFE/EPDM

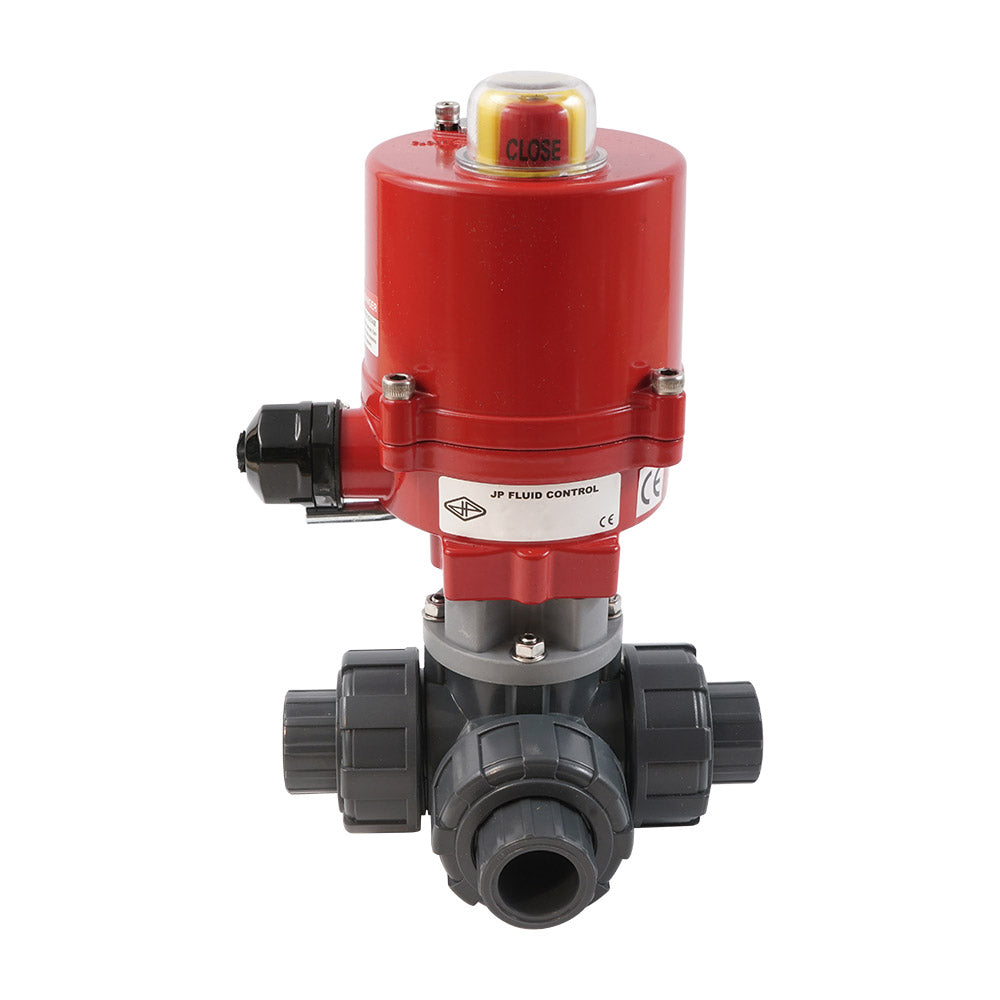

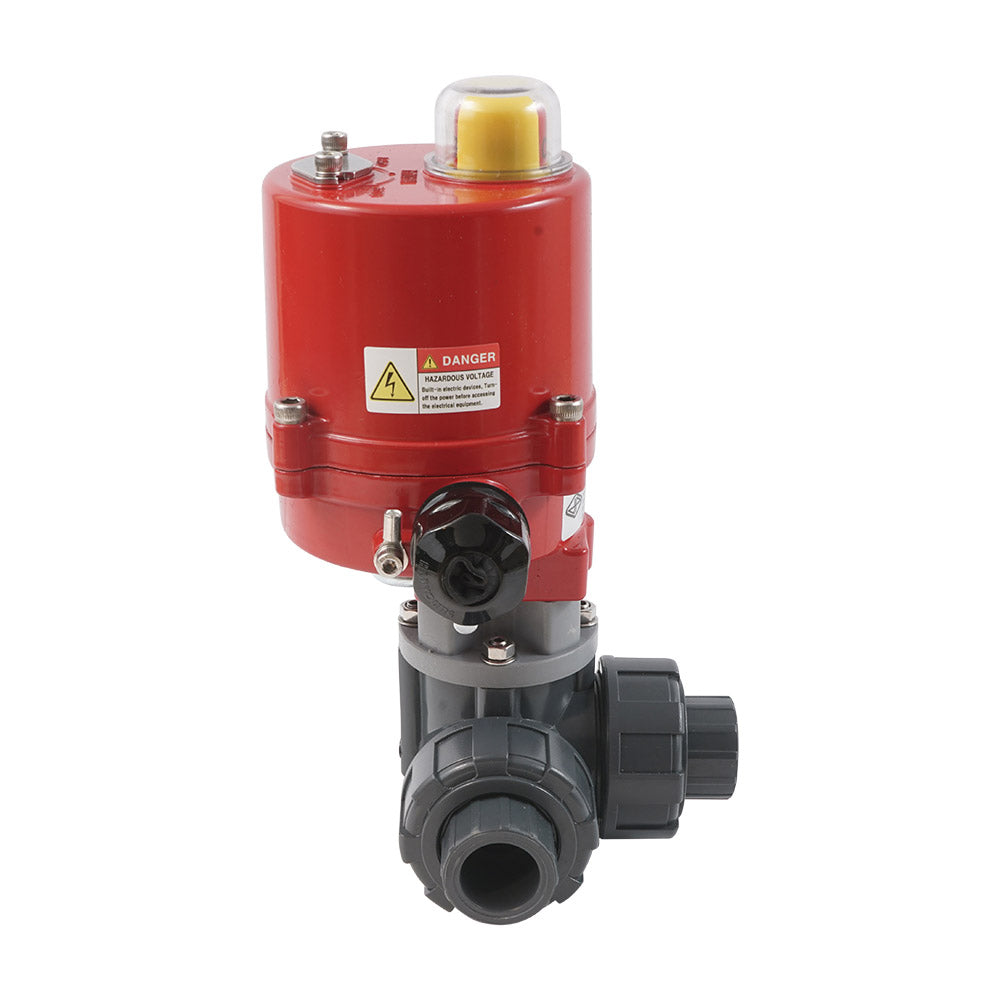

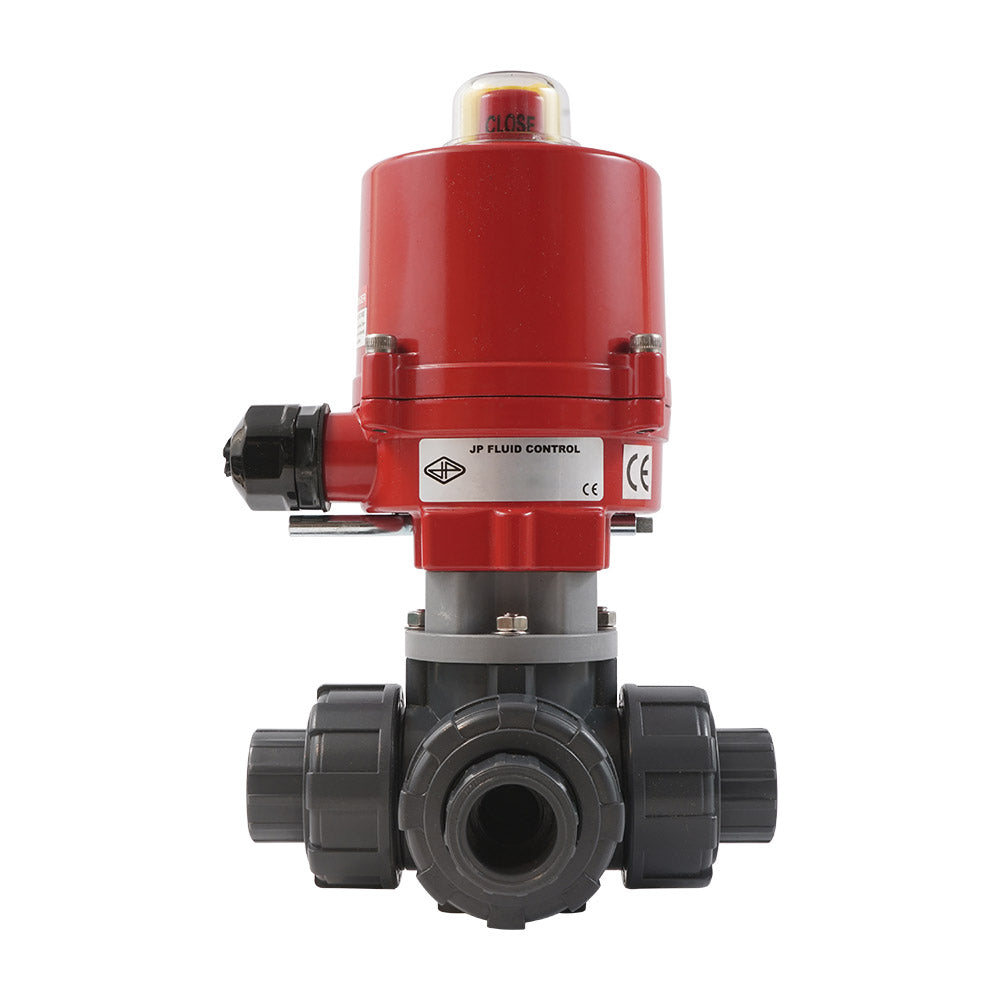

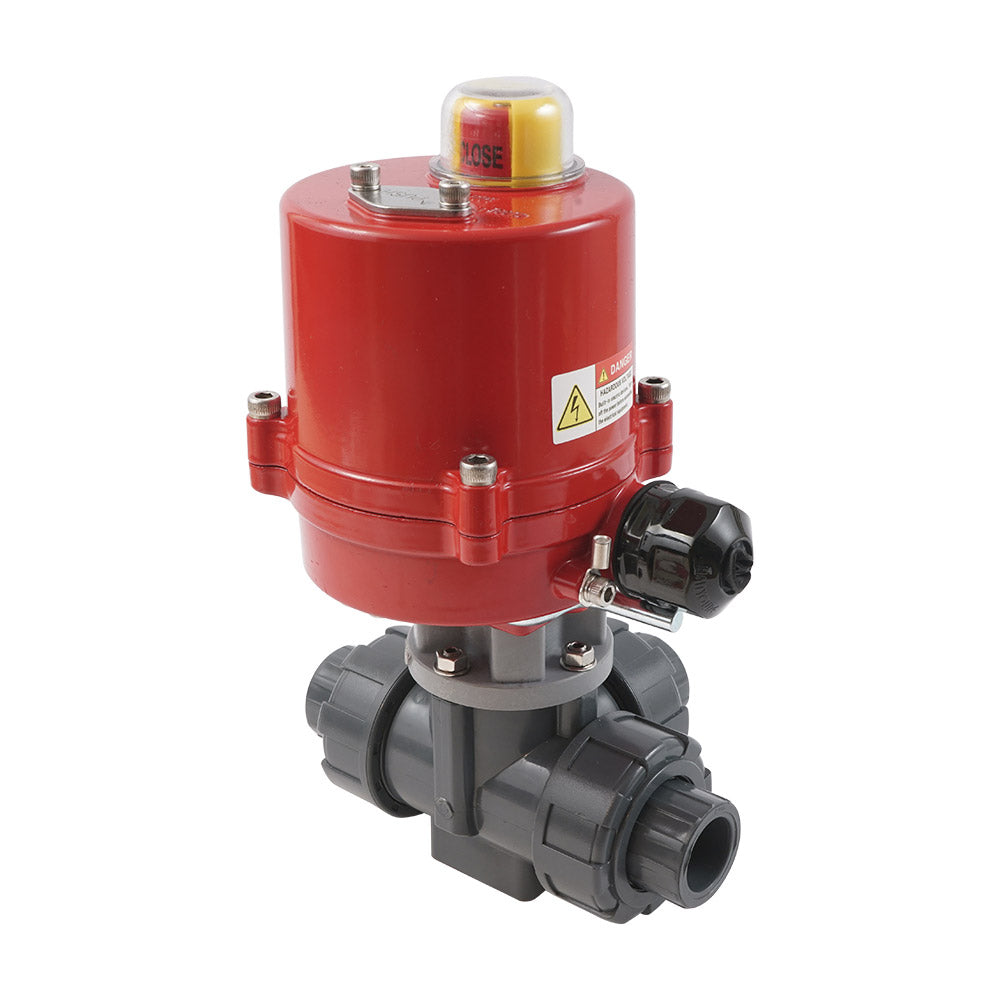

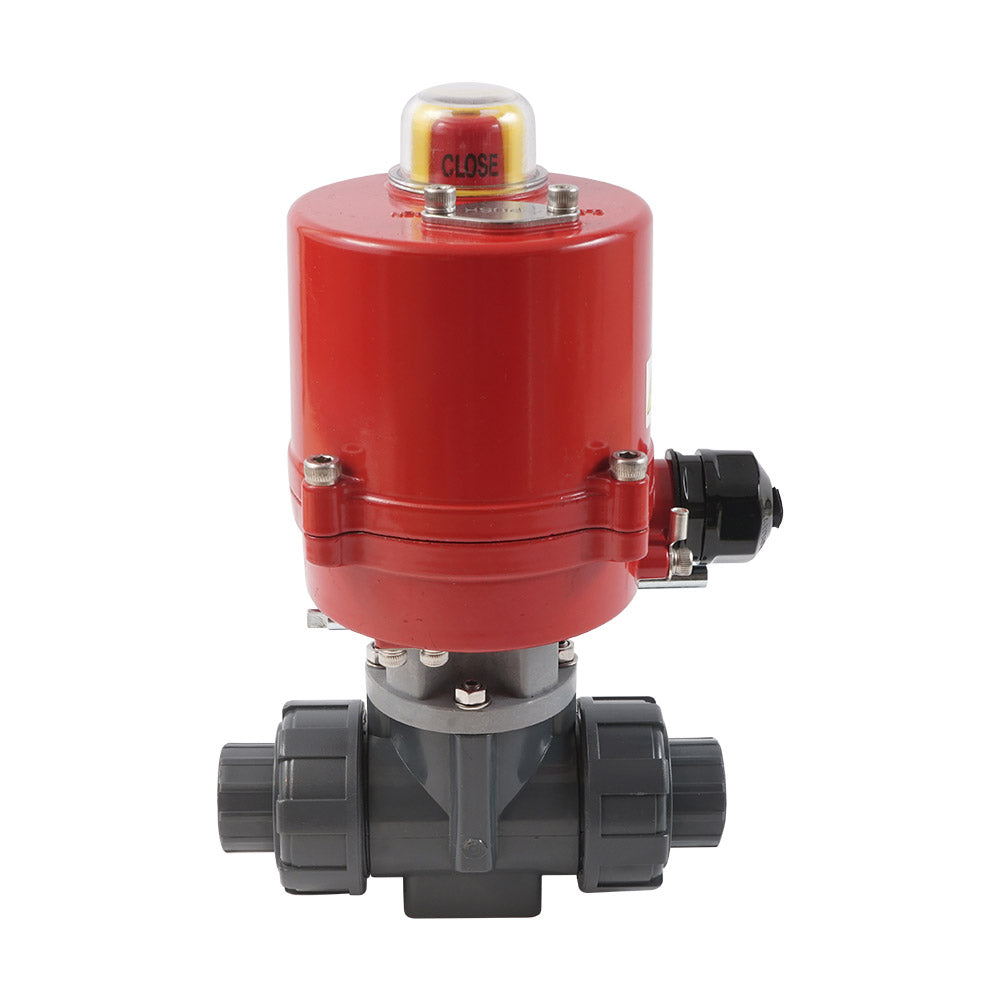

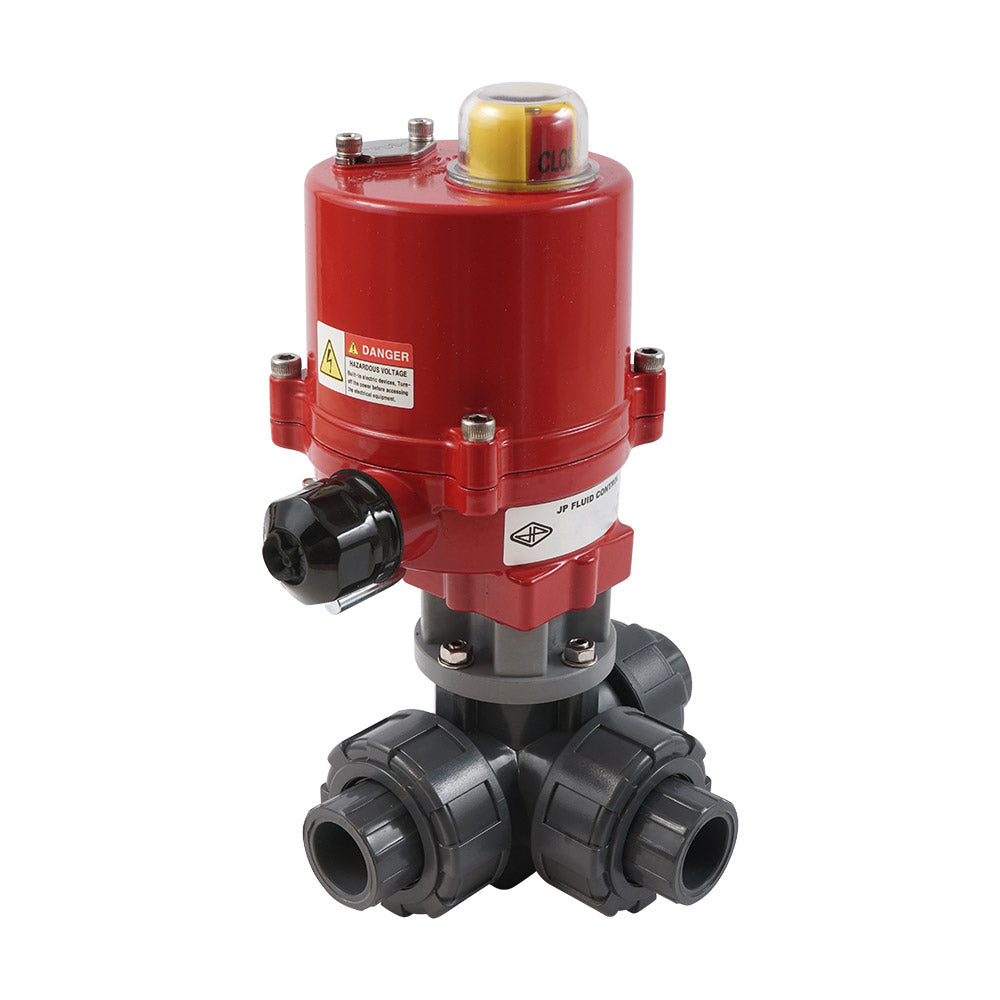

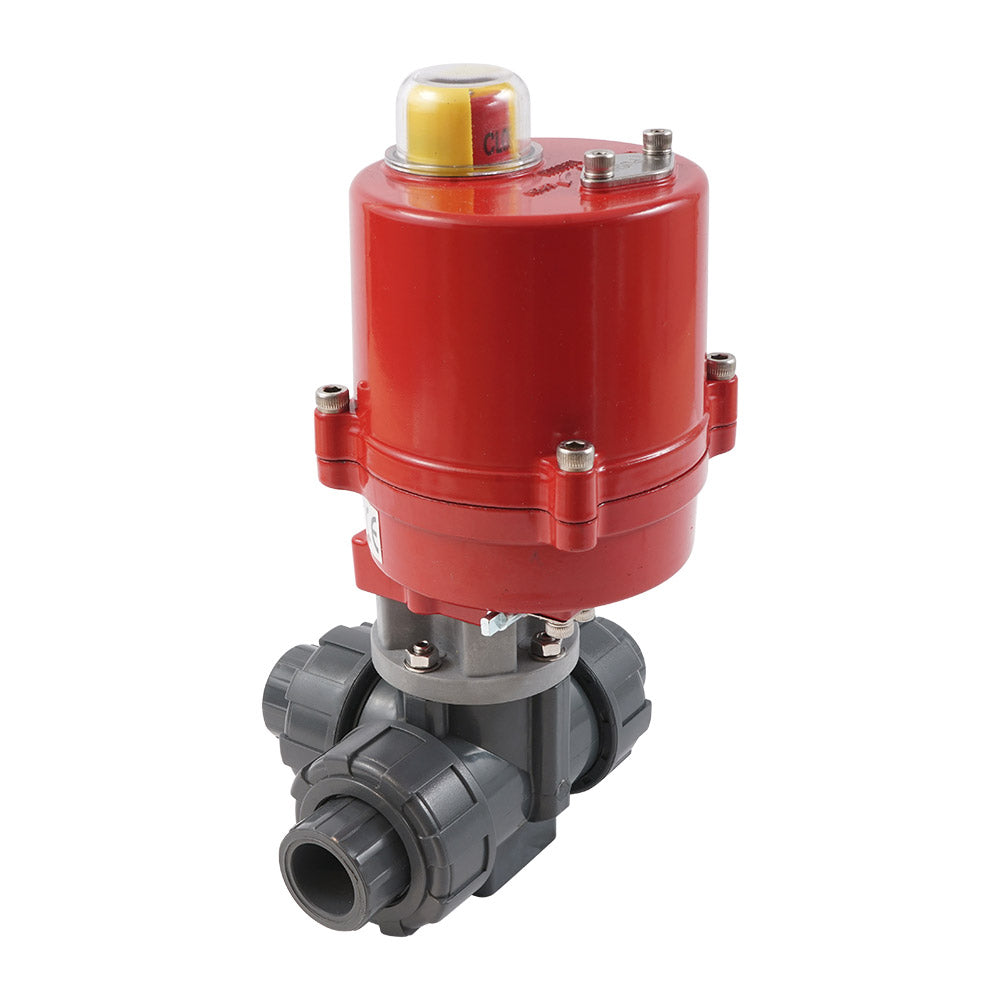

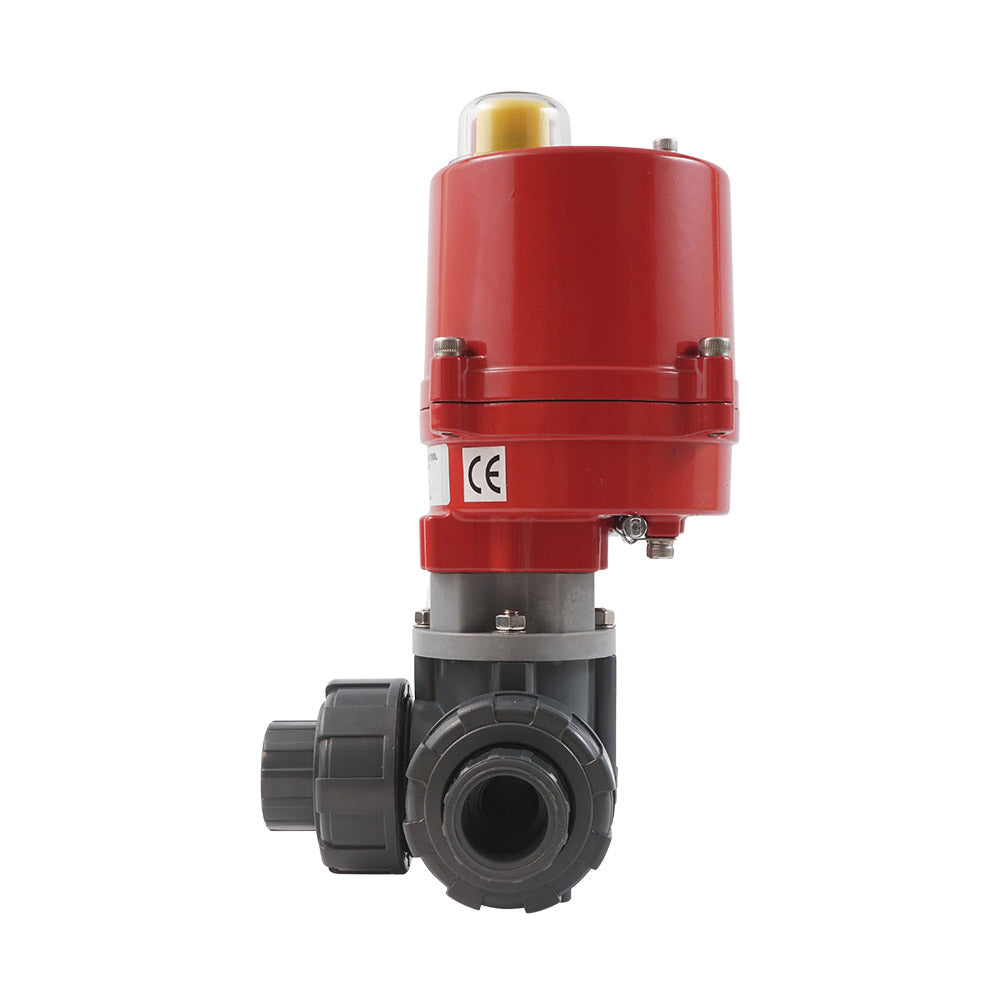

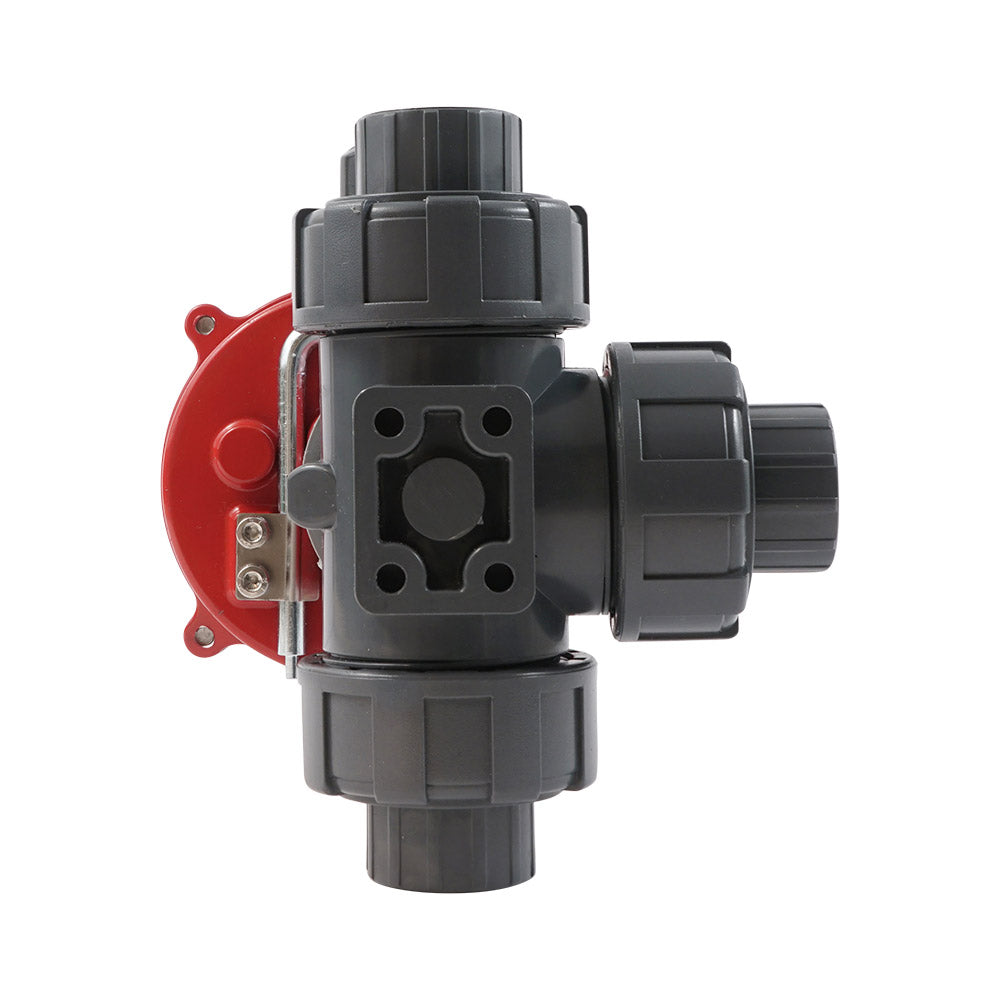

Esta robusta y eficiente válvula de bola eléctrica PVC de 3 vías (taladro en L) de Tameson puede utilizarse para el control de flujo con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos de manguito para cementar de 63 mm con diseno true union. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están hechos de PTFE/EPDM. La válvula tiene un diámetro de 38 mm, con un valor Kv de 42 m³/h (Cv = 48,55 gpm). Kv expresa el caudal de agua en m³/h con una caída de presión de un bar. La válvula puede soportar una presión de hasta 10 bar a 20°C (145 psi a 68°F). Es adecuada para temperaturas de 0 a 60°C (32 a 140°F).

El actuador puede utilizarse con corriente alterna (50/60Hz) de 100 voltios hasta 240 voltios. El actuador consume nominalmente 0,1A y 0,2A al par máximo. El actuador tiene una carcasa de aluminio robusta (IP67, siempre que se conecte un cable adecuado) y entrega un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos interruptores de límite adicionales para la retroalimentación de posición. Los interruptores de límite están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con una anulación manual. Se entrega sin montar, incluyendo la válvula de bola (V3KKQ), el actuador (AG-040-A) y los accesorios de montaje.

Ventajas:

• Tiempo de conmutación de solo 8 segundos
• Carcasa de actuador IP67 resistente
• Compatible con fuentes de alimentación de 100 a 240V CA
• Dos interruptores de límite adicionales para retroalimentación de posición
• Control de anulación manual
• Indicador de posición visual claro

Diámetro y función de circuito

La bola tiene un orificio en L. Girando la bola 90 grados puede cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en L

Diagrama de cableado eléctrico

El actuador puede utilizarse con corriente alterna (50/60Hz) de 100 voltios hasta 240 voltios. El actuador consume nominalmente 0,1A y 0,2A al par máximo. Para conectar un cable al actuador, la cubierta debe retirarse con cuatro pernos. El sistema funciona con control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 se usan para cerrar o abrir la válvula. La senal (fase/neutro) a los terminales 3 y 4 debe ser la misma que el terminal 2. Nunca conecte 3 y 4 al mismo tiempo para evitar cortocircuitos y danos. El actuador tiene dos interruptores de límite internos que cortan la alimentación del motor en las posiciones finales (0° y 90°), de modo que no se consume energía cuando la válvula está completamente abierta o completamente cerrada. Estos interruptores están ajustados de fábrica y no son regulables por el usuario. Además, hay dos interruptores auxiliares para la retroalimentación de posición externa (p. ej., hacia un PLC o una luz indicadora). La posición angular de los interruptores auxiliares puede ser ajustada por el usuario - los interruptores de corte del motor no. Conecte siempre la tierra y no utilice las tuberías como conexión a tierra.

Diagrama de cableado eléctrico del actuador AG-040-A.

Montaje

Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador viene con dos adaptadores para conectarlo al eje de la válvula. Monte el actuador en la válvula con los pernos suministrados. No debe haber juego entre ambas bridas. Utilice nuestra gama de racores para conectar la válvula a su instalación de tuberías existente.

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.
