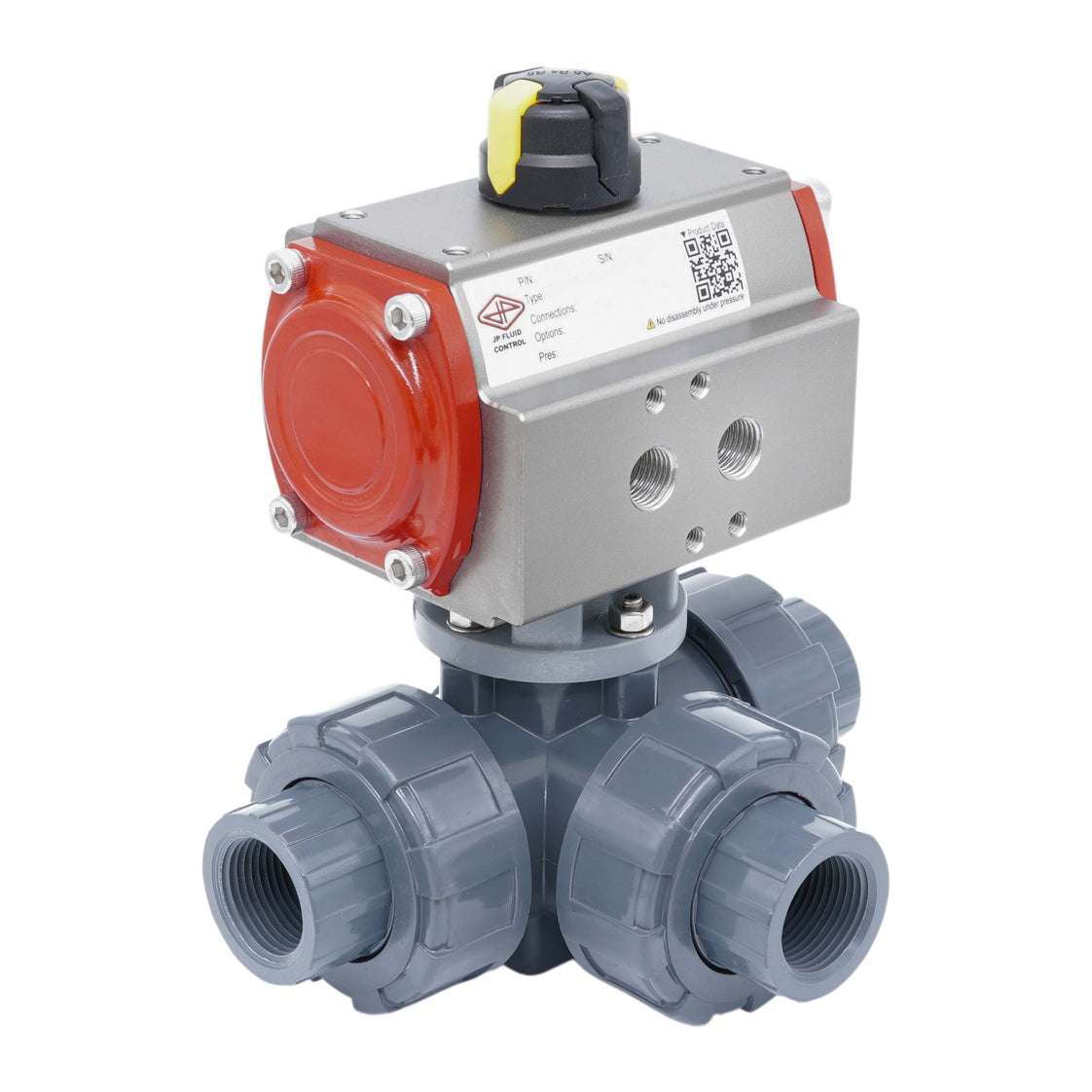

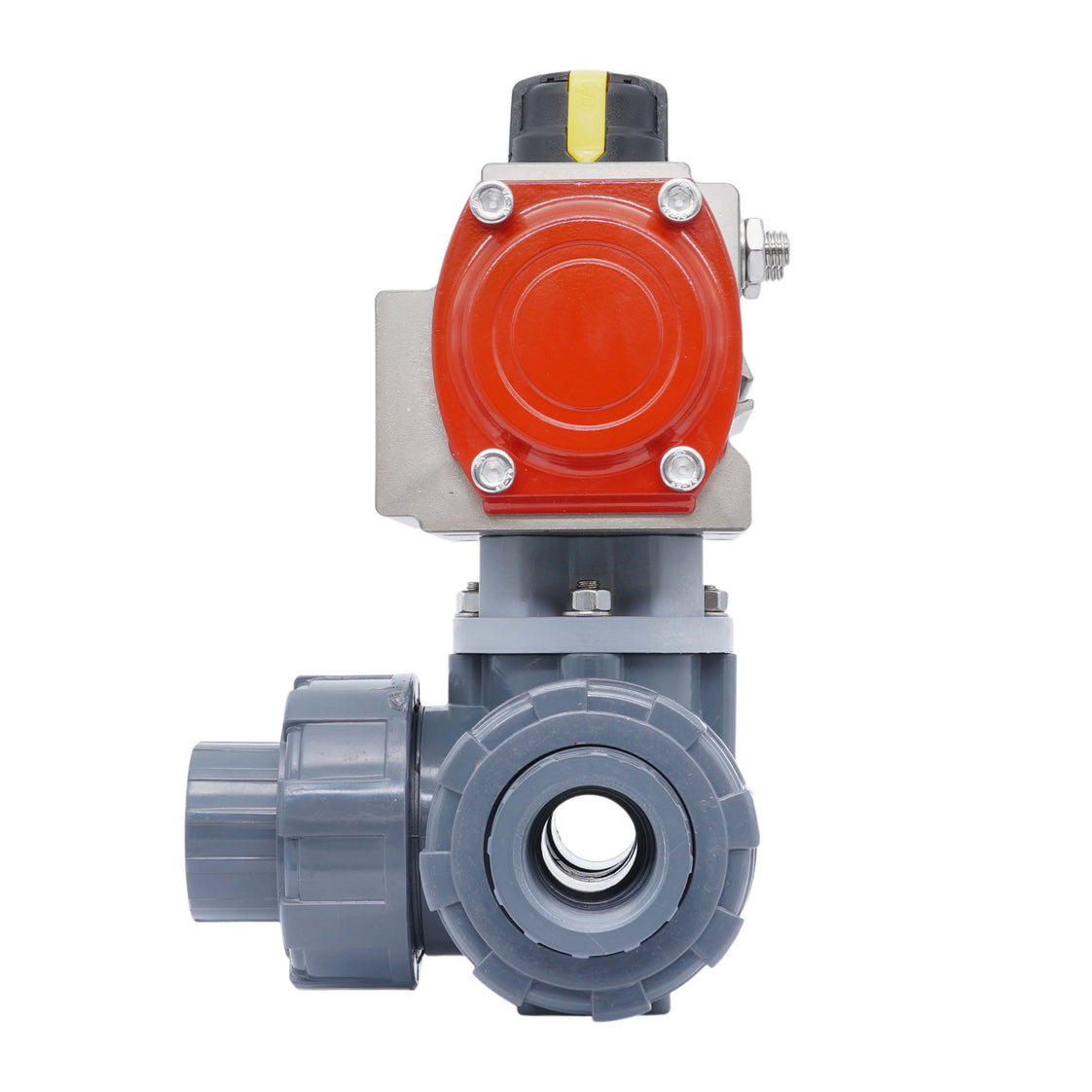

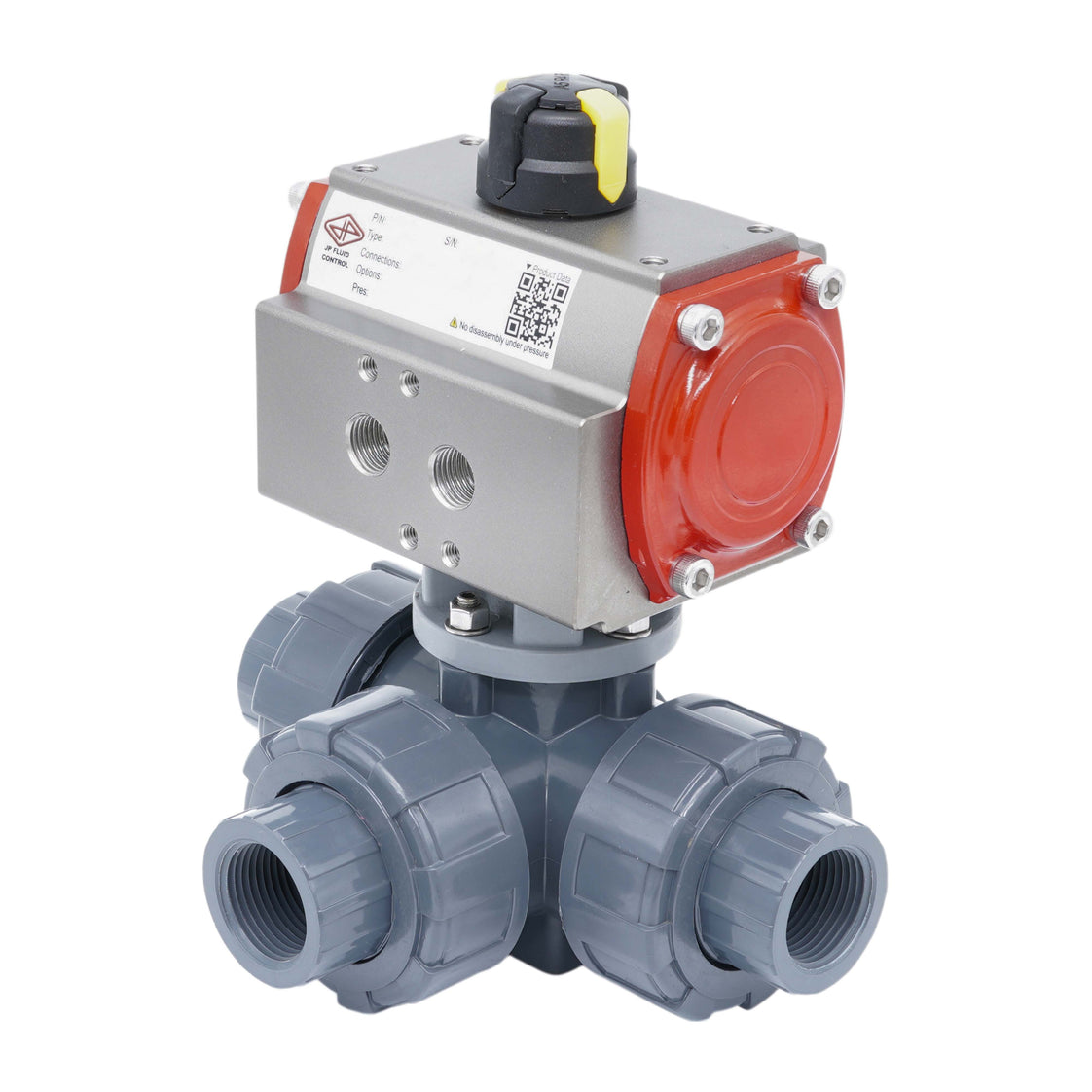

Válvula de bola neumática PVC 3 vías manguito para cementar 63mm taladro en L apertura por resorte

Esta válvula de bola de 3 vías es de accionamiento neumático y tiene un diámetro de paso de 38 mm. La válvula tiene puertos de manguito para cementar de 63 mm con diseno true union. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula es muy adecuada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). Además, el cuerpo de PVC-U y los sellos de PTFE/EPDM son adecuados para soluciones salinas, ácidos y bases diluidos y solventes polares como los alcoholes. No son adecuados para aceites, combustibles ni hidrocarburos aromáticos/clorados - consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). La válvula puede utilizarse en un rango de temperatura de 0 a 60°C (32 a 140°F). La válvula tiene un valor Kv de 42 m³/h a una presión diferencial de 1 bar (Cv = 48.55 gpm). El valor Kv expresa el caudal de agua en m³/h con una caída de presión de un bar.

El actuador cuenta con un robusto mecanismo de pinón y cremallera de apertura por resorte con un cuerpo de aluminio anodizado duro de 35 micras. El rango de entrada neumática es de 3 a 8 bar (43 a 116 psi). Además, cuenta con una interfaz Namur de 1/4 de pulgada para electroválvulas y una interfaz de 80 x 30 mm para cajas de interruptores de posición VDI/VDE 3845. Se suministra sin montar, incluida la válvula de bola (V3KKQ), el actuador (V3JMC/PR04B) y los accesorios de montaje.

Ventajas:

• Posible el montaje directo de electroválvula Namur de 1/4 de pulgada
• Un claro indicador mecánico en la parte superior muestra la posición de la válvula
• Apertura/cierre rápido
• El simple efecto conserva el aire comprimido y la válvula regresa a la posición inicial en caso de pérdida de aire o energía
• Se puede equipar con una caja de interruptores de posición (VDI/VDE 3845 80 x 30 mm)
• Menor costo de inversión inicial que una versión eléctrica

Desventajas:

• El simple efecto proporciona menos control que los actuadores de doble efecto

Diámetro y función de circuito

La bola tiene un puerto en L. Al girar la bola 90 grados, puede cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de las válvulas con taladro en L

Válvulas de bola PVC 3 vías Tameson

La serie incluye válvulas de bola 3 vías fiables con puerto en L o en T. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula está disenada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). No son adecuadas para aceites, combustibles ni hidrocarburos aromáticos/clorados - consulte la tabla de resistencia química para medios específicos. La válvula soporta una presión máxima de 10 bar a 20°C (145 psi a 68°F). Adecuada para temperaturas entre 0 y 60°C (32°F y 140°F). Las válvulas de bola tienen una brida superior ISO 5211 (de F03 a máx. F07) que permite el montaje de un actuador.

Actuadores neumáticos JP Fluid Control

Los actuadores neumáticos de pinón y cremallera JP Fluid Control están disenados para operar válvulas de cuarto de vuelta como mariposas y válvulas de bola, ofreciendo tanto capacidades de encendido/apagado como de modulación. Con una carcasa de aluminio anodizado durable, estos actuadores proporcionan un par de hasta 900 Nm (664 ft-lbf) con una característica de par constante en todo el rango de giro. Disenados para precisión y longevidad, tienen una vida útil de 500.000 ciclos, garantizando un control de válvula fiable y seguro. Después del montaje, cada actuador se somete a rigurosas pruebas en un banco de ensayos totalmente automatizado, lo que los hace adecuados para una amplia gama de aplicaciones industriales.
