Válvula de bola eléctrica PVC 3 vías manguito para cementar 63mm taladro en T 24 V CA/CC PTFE/EPDM

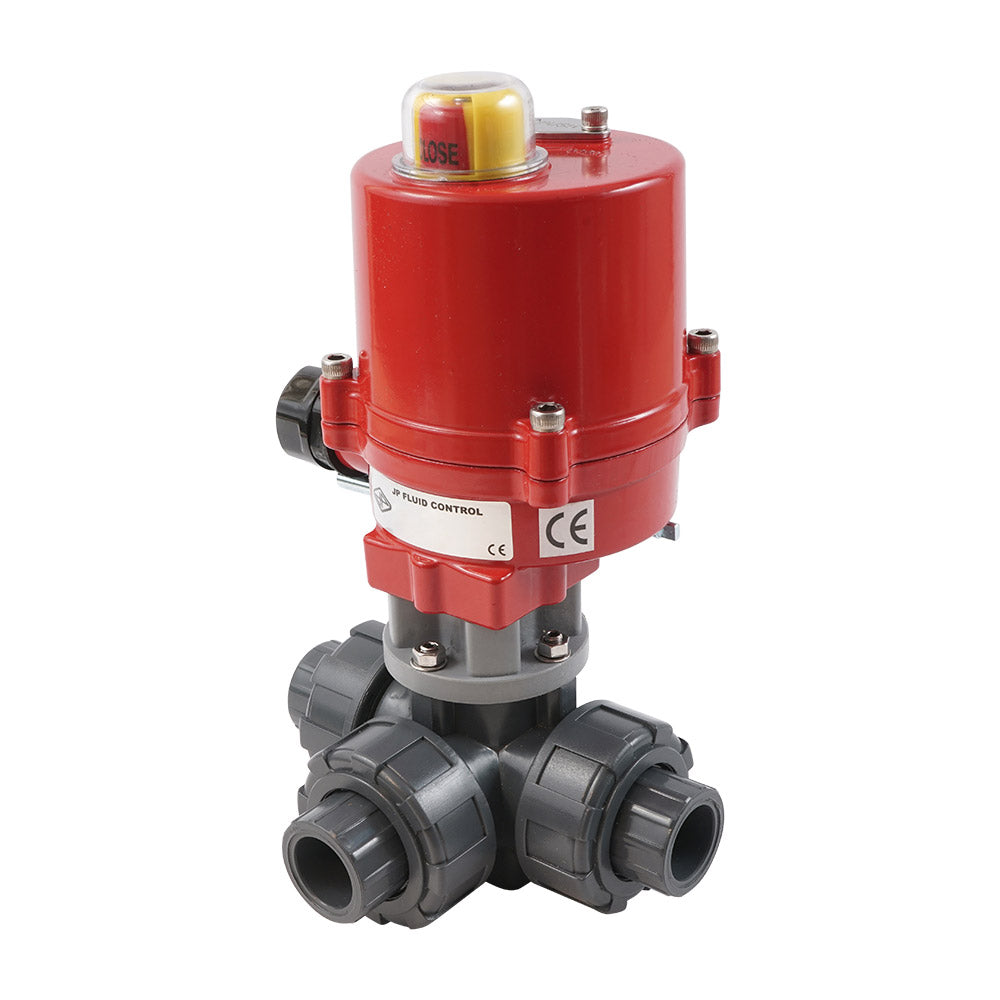

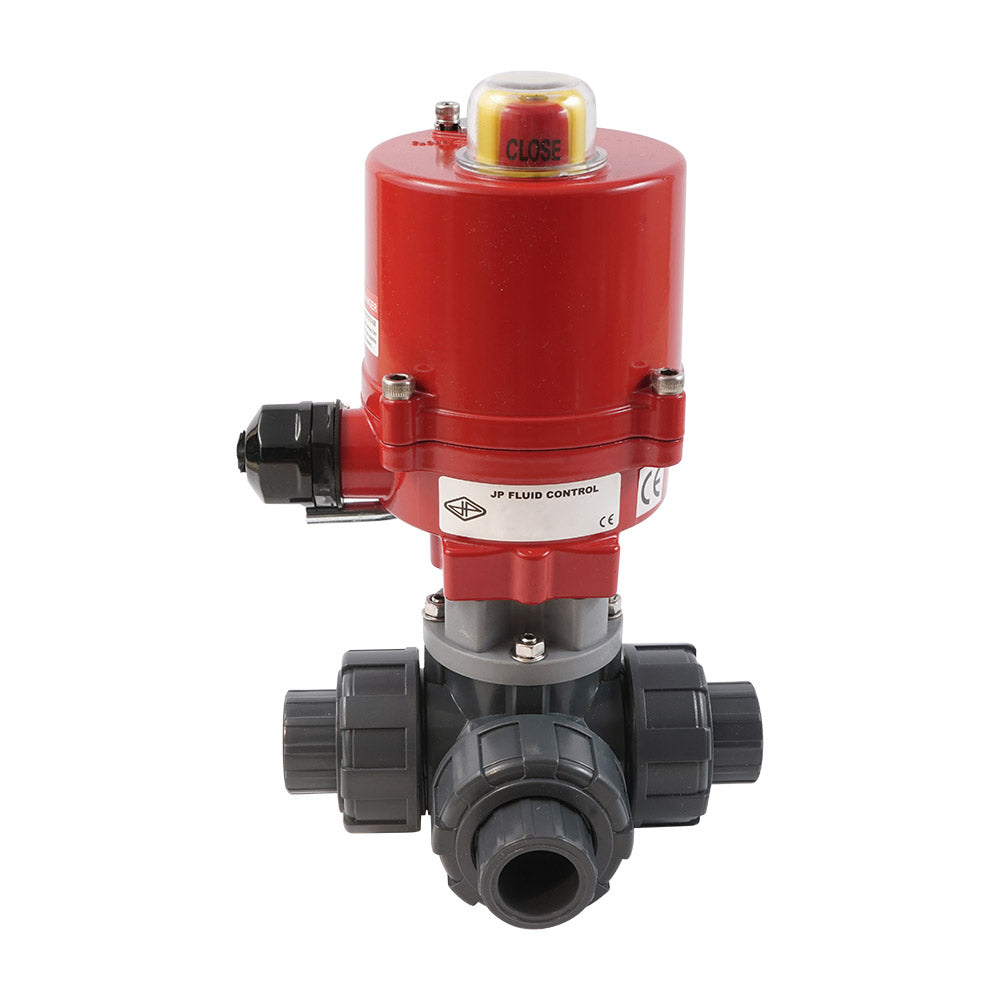

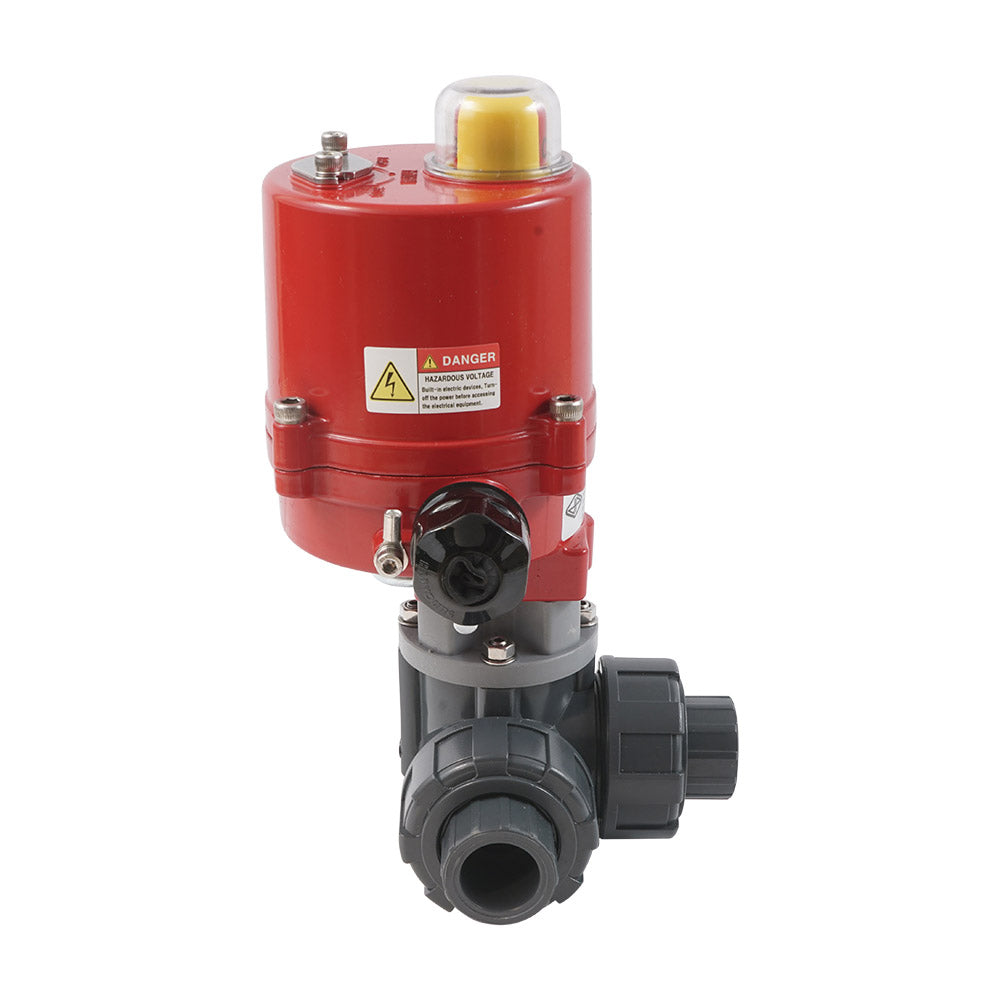

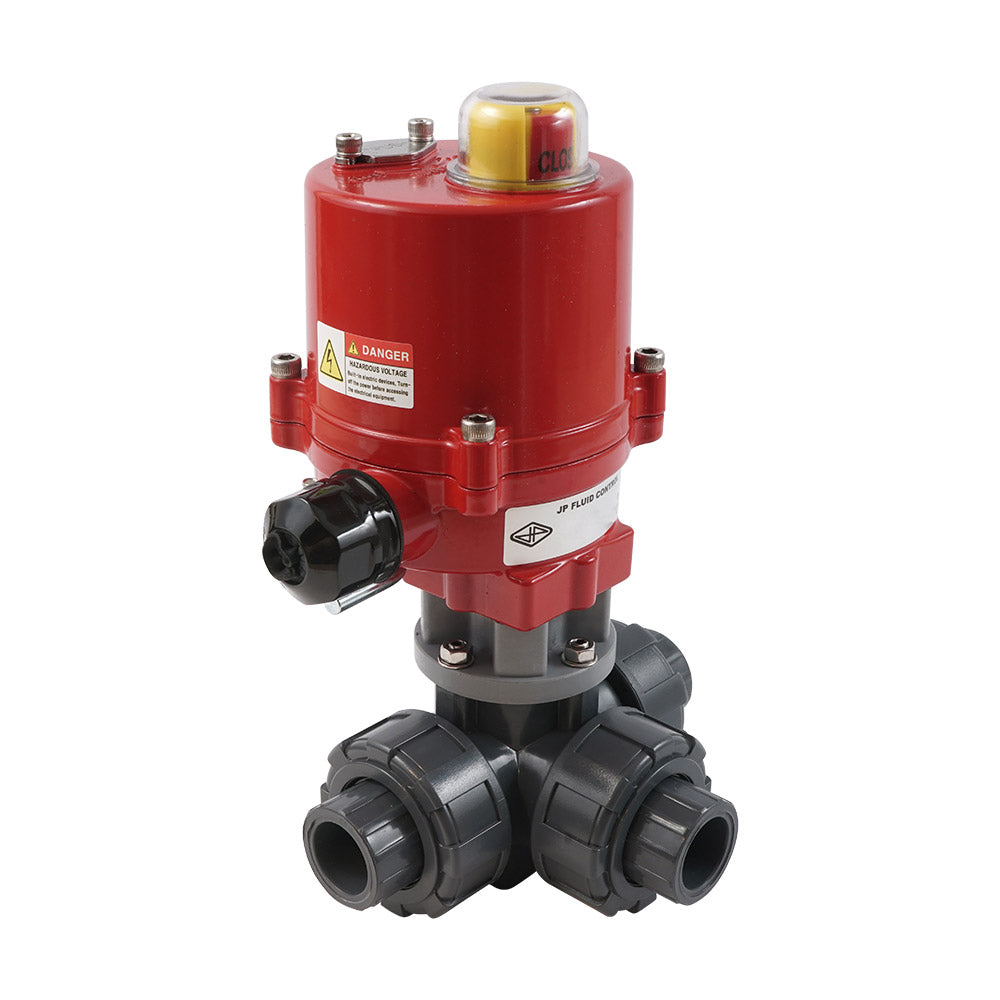

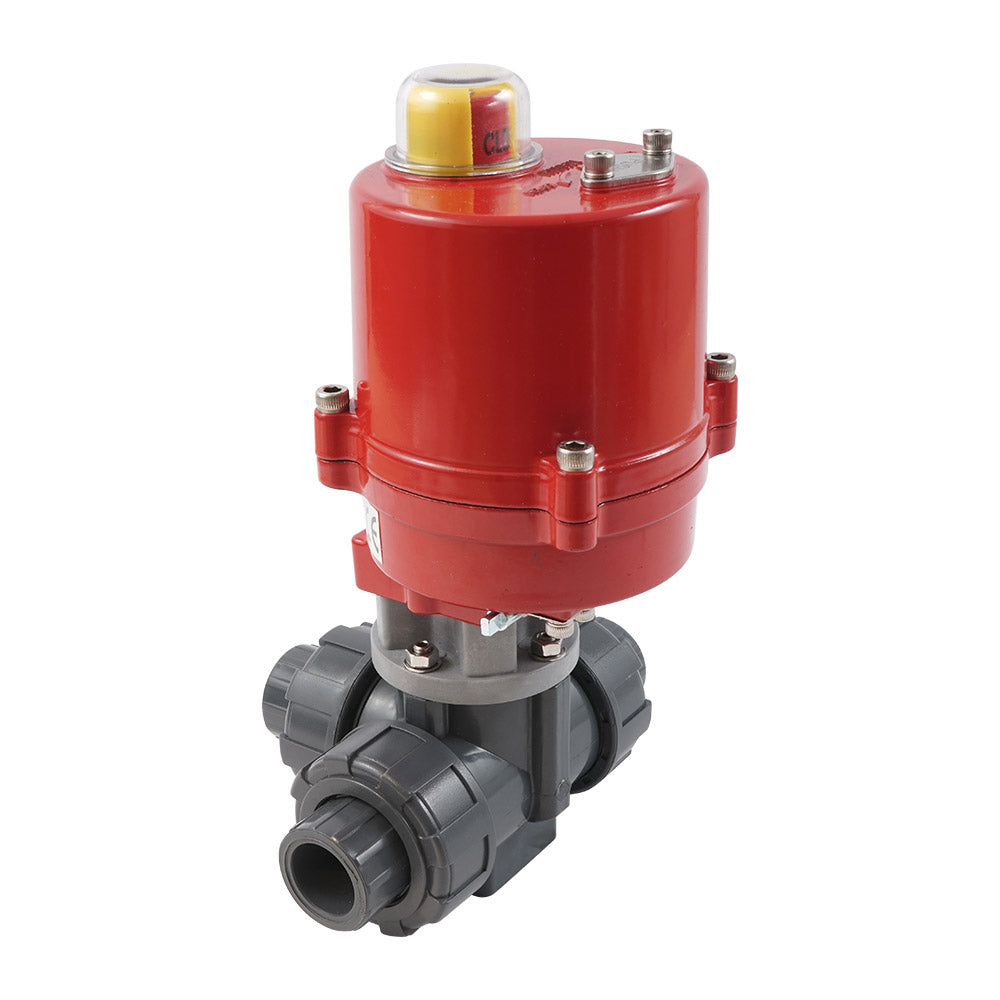

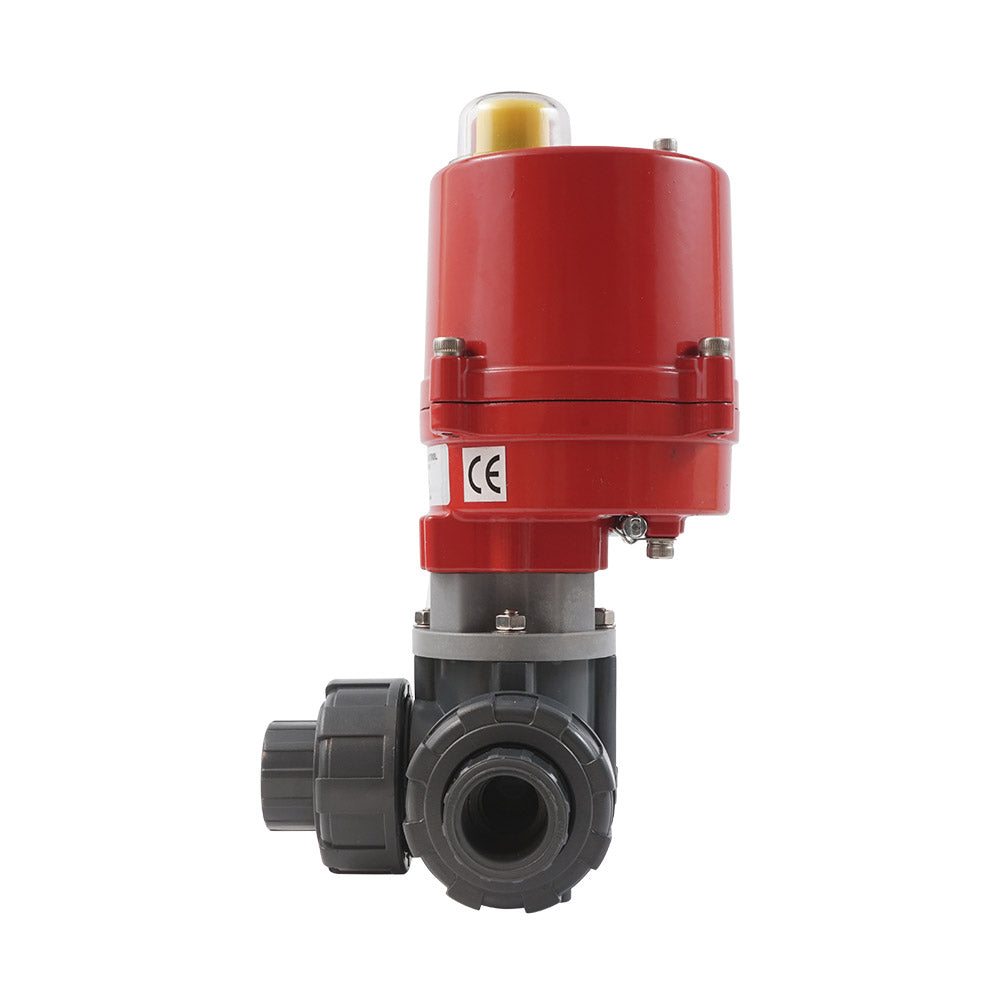

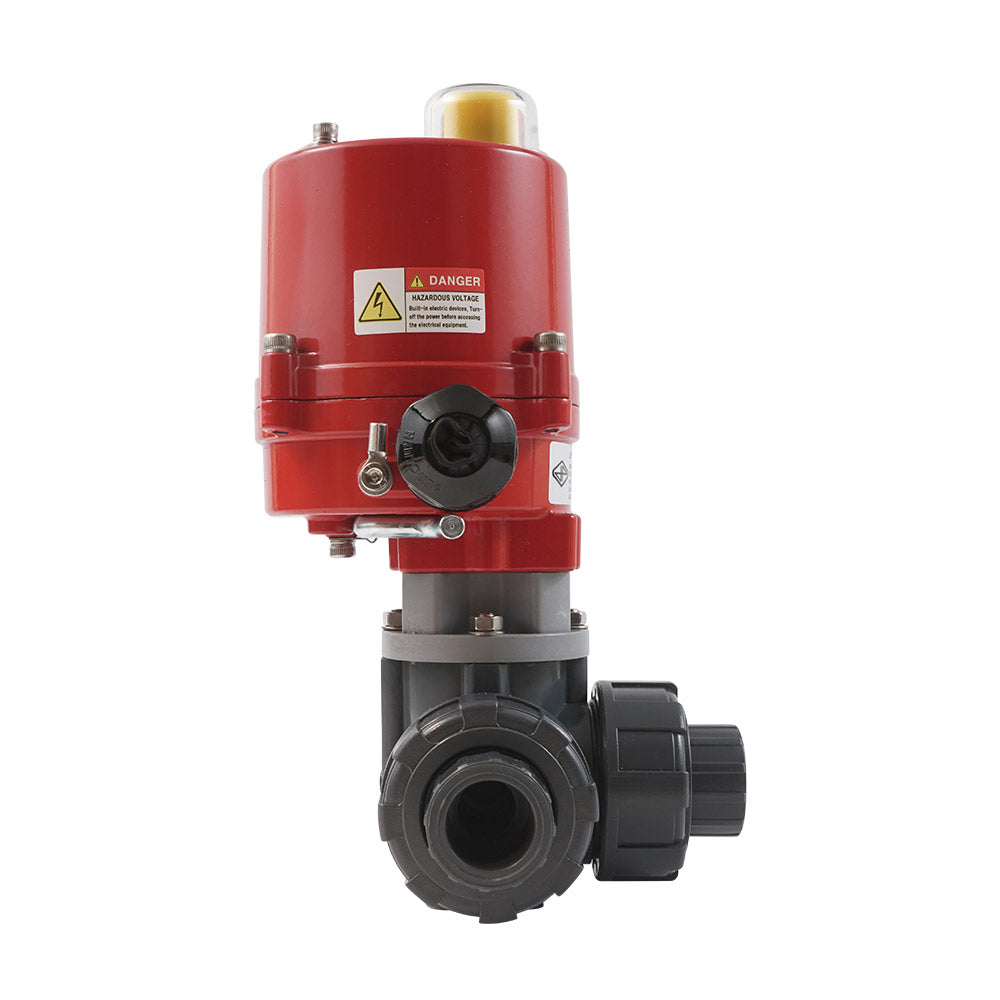

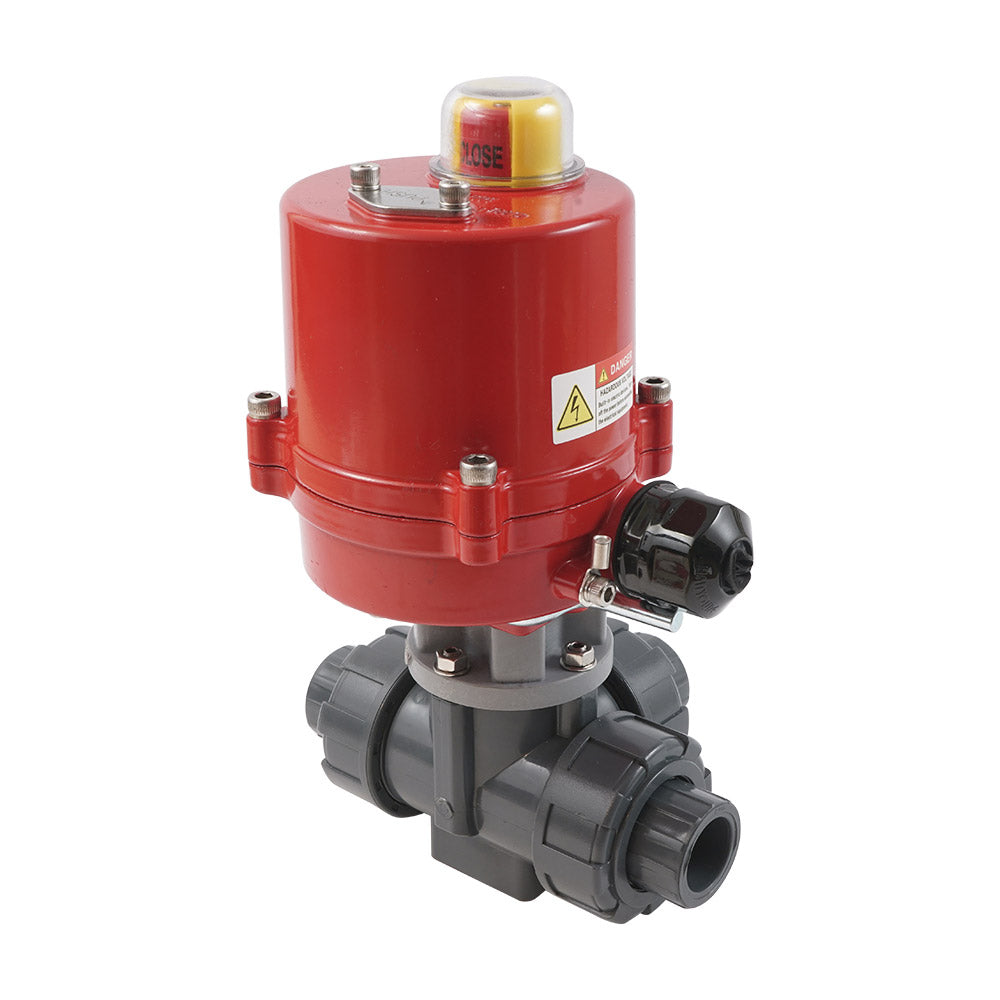

Esta robusta y eficiente válvula de bola eléctrica PVC de 3 vías (taladro en T) de Tameson puede utilizarse para el control de caudal con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos de manguito para cementar de 63 mm con un diseno true union. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula tiene un diámetro de 38 mm, con un valor Kv de 47 m³/h (Cv = 54,33 gpm). Kv expresa el caudal de agua en m³/h a una caída de presión de un bar. La válvula puede soportar una presión de hasta 10 bar a 20°C (145 psi a 68°F). Es adecuada para temperaturas de 0 a 60°C (32 a 140°F).

El actuador es adecuado tanto para 24 voltios DC (corriente continua) como para 24 voltios AC 50/60Hz (corriente alterna). Con interruptores en la placa de circuito, el actuador puede configurarse para CA o CC. La configuración predeterminada de fábrica es corriente continua (CC). El actuador tiene una carcasa de aluminio robusta (IP67, siempre que se conecte un cable adecuado) y proporciona un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos finales de carrera adicionales para la retroalimentación de posición. Los finales de carrera están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un accionamiento manual de emergencia. Se entrega sin montar, incluyendo la válvula de bola (V3KJR), el actuador (AG-040-B) y los accesorios de montaje.

Ventajas:

• Tiempo de conmutación de solo 8 segundos
• Carcasa de actuador IP67 robusta
• Posible tanto 24V CA como CC (configurable mediante interruptor)
• Dos finales de carrera adicionales para retroalimentación de posición
• Control manual de emergencia
• Indicador de posición visual claro

Diámetro y función de circuito

La bola tiene un puerto en T. Girar la bola 90 grados le permite cambiar entre dos circuitos o conectar las tres tuberías.

Dibujo esquemático de la función de circuito de las válvulas de taladro en T

Diagrama de cableado eléctrico

El actuador funciona con 24 voltios DC y 24 voltios AC (50/60Hz). En la placa PCB hay dos pequenos interruptores para configurar el actuador en CA o CC. La configuración predeterminada es CC. El actuador consume nominalmente 0,2A y 1,2A al par máximo. El actuador tiene control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 son para las senales de control. La conexión de uno de estos cables de control cierra o abre la válvula. Nunca conecte los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y danos. El actuador tiene dos finales de carrera internos que cortan la alimentación del motor en las posiciones finales (0° y 90°), por lo que no se consume energía cuando la válvula está completamente abierta o completamente cerrada. Estos interruptores están configurados de fábrica y no son ajustables por el usuario. Además, hay dos interruptores auxiliares para la retroalimentación de posición externa (por ejemplo, a un PLC o luz indicadora). La posición angular de los interruptores auxiliares puede ser ajustada por el usuario - los interruptores de corte del motor no pueden. Conecte siempre la toma de tierra y no utilice las tuberías como tierra.

Diagrama de cableado eléctrico del actuador AG-040-B. Antes de utilizar corriente alterna, primero se deben configurar los interruptores en la placa PCB.

Montaje

Asegúrese de que la posición de la bola y el actuador estén correctamente configurados antes del montaje. El actuador viene con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los pernos suministrados
