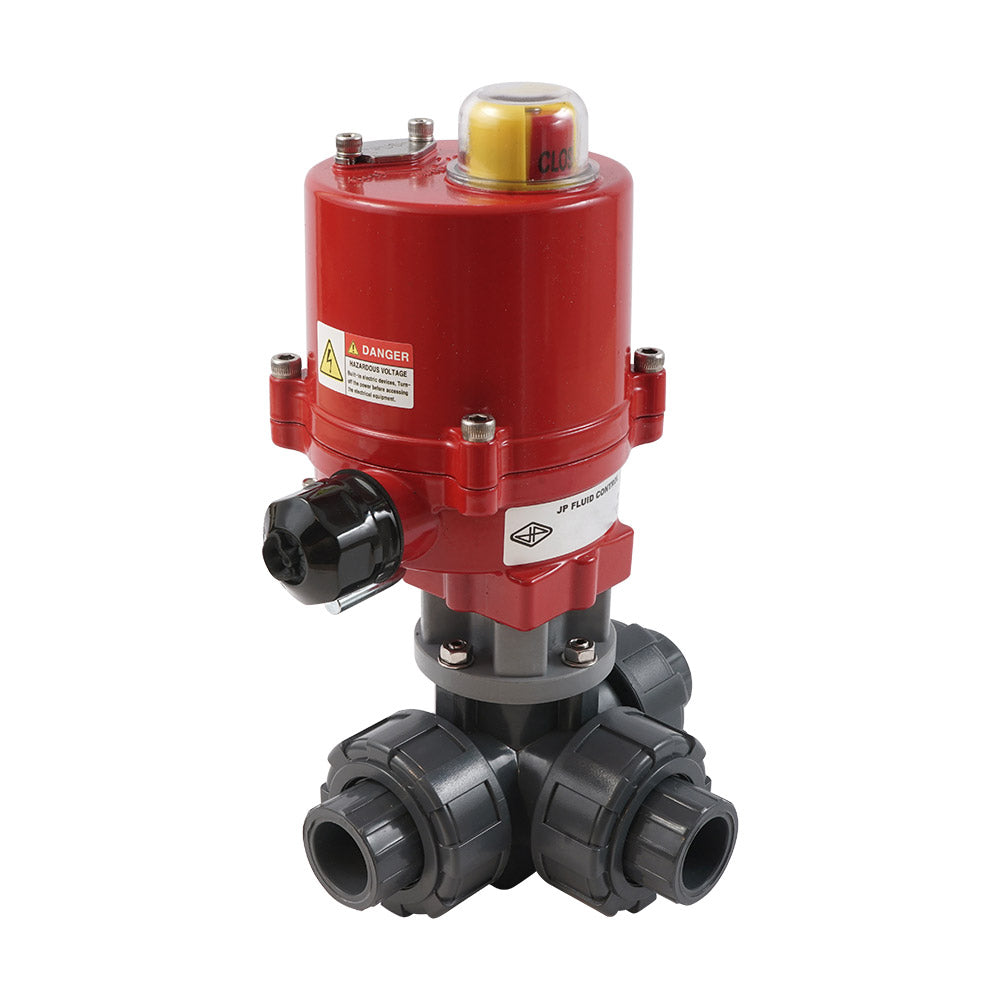

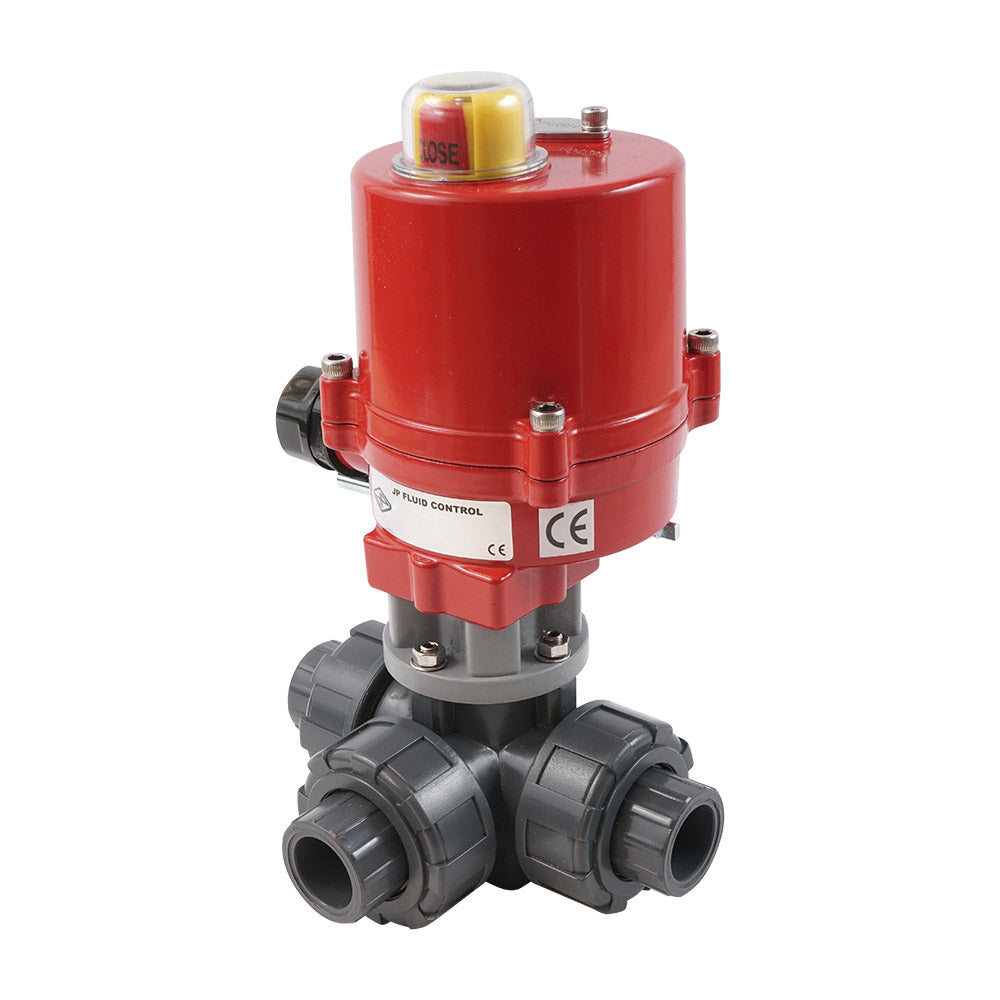

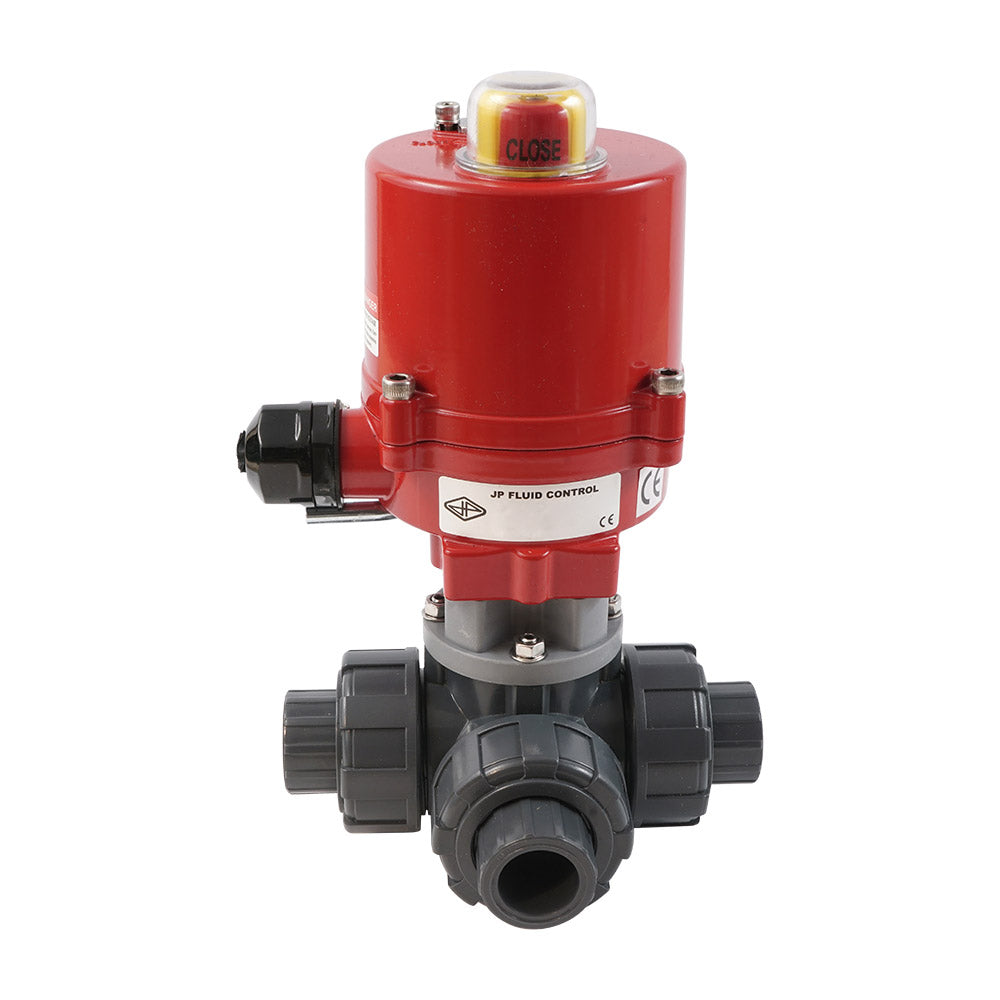

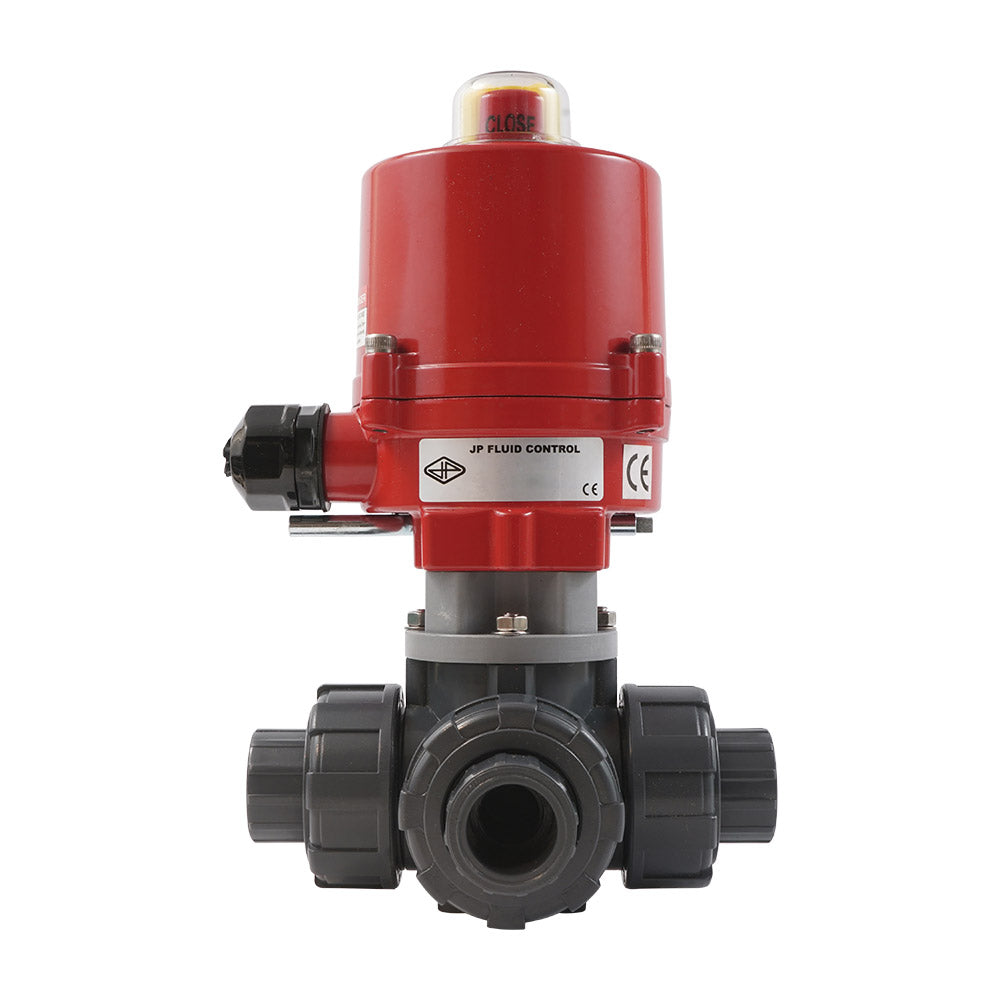

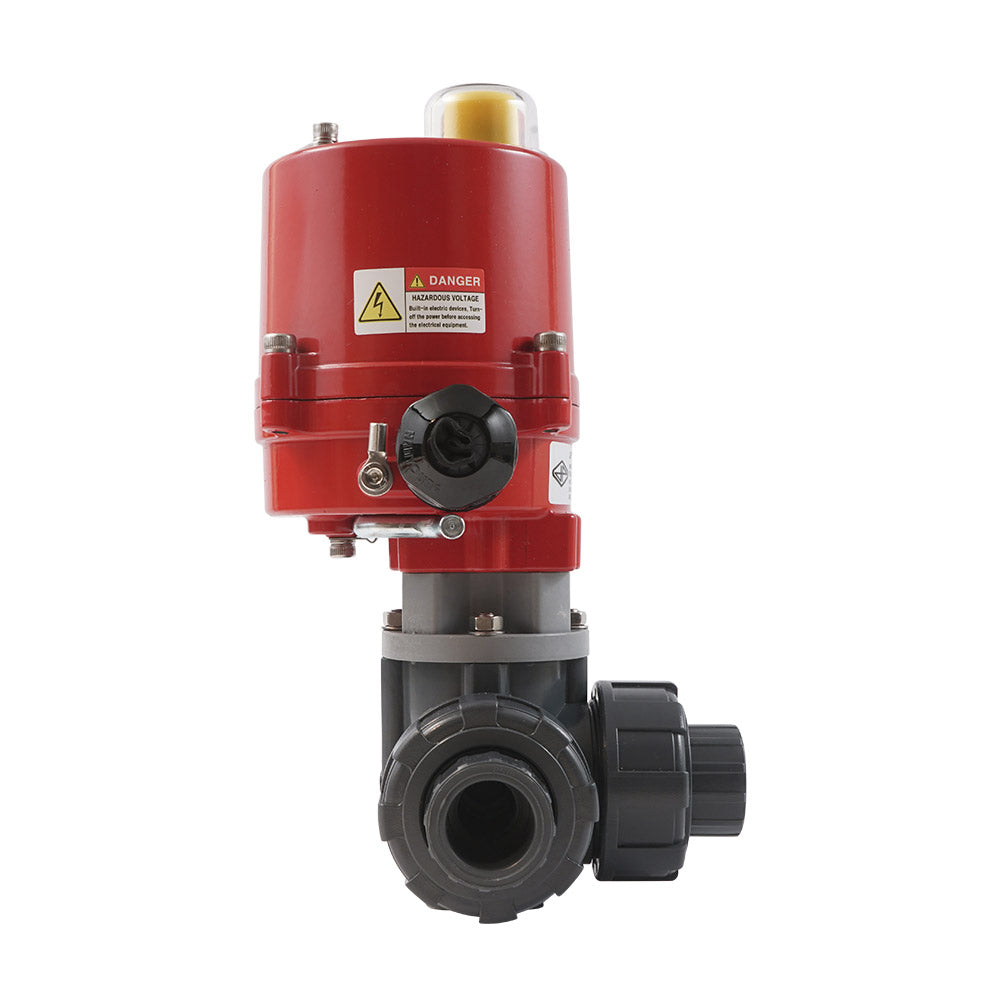

Válvula de bola eléctrica PVC de 3 vías manguito para cementar 75mm taladro en T 100-240 V CA PTFE/EPDM

Esta robusta y eficiente válvula de bola eléctrica PVC de 3 vías (taladro en T) de Tameson puede utilizarse para el control de flujo con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene conexiones de manguito para cementar de 75 mm con un diseno true union. El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula tiene un diámetro de 50 mm, con un valor Kv de 80 m³/h (Cv = 92,48 gpm). Kv expresa el caudal de agua en m³/h a una caída de presión de un bar. La válvula puede soportar una presión de hasta 10 bar a 20°C (145 psi a 68°F). Es adecuada para temperaturas de 0 a 60°C (32 a 140°F).

El actuador puede utilizarse con corriente alterna (50/60Hz) desde 100 voltios hasta 240 voltios. El actuador consume nominalmente 0,1A y 0,2A al par máximo. El actuador tiene una carcasa de aluminio robusta (IP67, siempre que se conecte un cable adecuado) y proporciona un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos finales de carrera adicionales para retroalimentación de posición. Los finales de carrera están ubicados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con una anulación manual. Se entrega sin montar, incluida la válvula de bola (V3KJT), el actuador (AG-040-A) y los accesorios de montaje.

Ventajas:

• Tiempo de conmutación de solo 8 segundos
• Carcasa del actuador IP67 resistente
• Compatible con fuentes de alimentación de 100 a 240V CA
• Dos finales de carrera adicionales para retroalimentación de posición
• Control de anulación manual
• Indicador de posición visual claro

Diámetro y función de circuito

La bola tiene un orificio en T. Al girar la bola 90 grados puede cambiar entre dos circuitos o conectar los tres tubos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en T

Diagrama de cableado eléctrico

El actuador puede utilizarse con corriente alterna (50/60Hz) desde 100 voltios hasta 240 voltios. El actuador consume nominalmente 0,1A y 0,2A al par máximo. Para conectar un cable al actuador, la cubierta debe retirarse con cuatro pernos. El sistema funciona con control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 se utilizan para cerrar o abrir la válvula. La senal (fase/neutro) en los terminales 3 y 4 debe ser la misma que en el terminal 2. Nunca conecte 3 y 4 al mismo tiempo para evitar cortocircuitos y danos. El actuador tiene dos finales de carrera internos que cortan la alimentación del motor en las posiciones finales (0° y 90°), por lo que no se consume energía cuando la válvula está completamente abierta o cerrada. Estos interruptores están configurados de fábrica y no son ajustables por el usuario. Además, hay dos interruptores auxiliares para la retroalimentación de posición externa (p. ej., a un PLC o luz indicadora). La posición angular de los interruptores auxiliares puede ser ajustada por el usuario - los interruptores de corte del motor no. Conecte siempre la tierra y no utilice las tuberías como toma de tierra.

Diagrama de cableado eléctrico del actuador AG-040-A.

Montaje

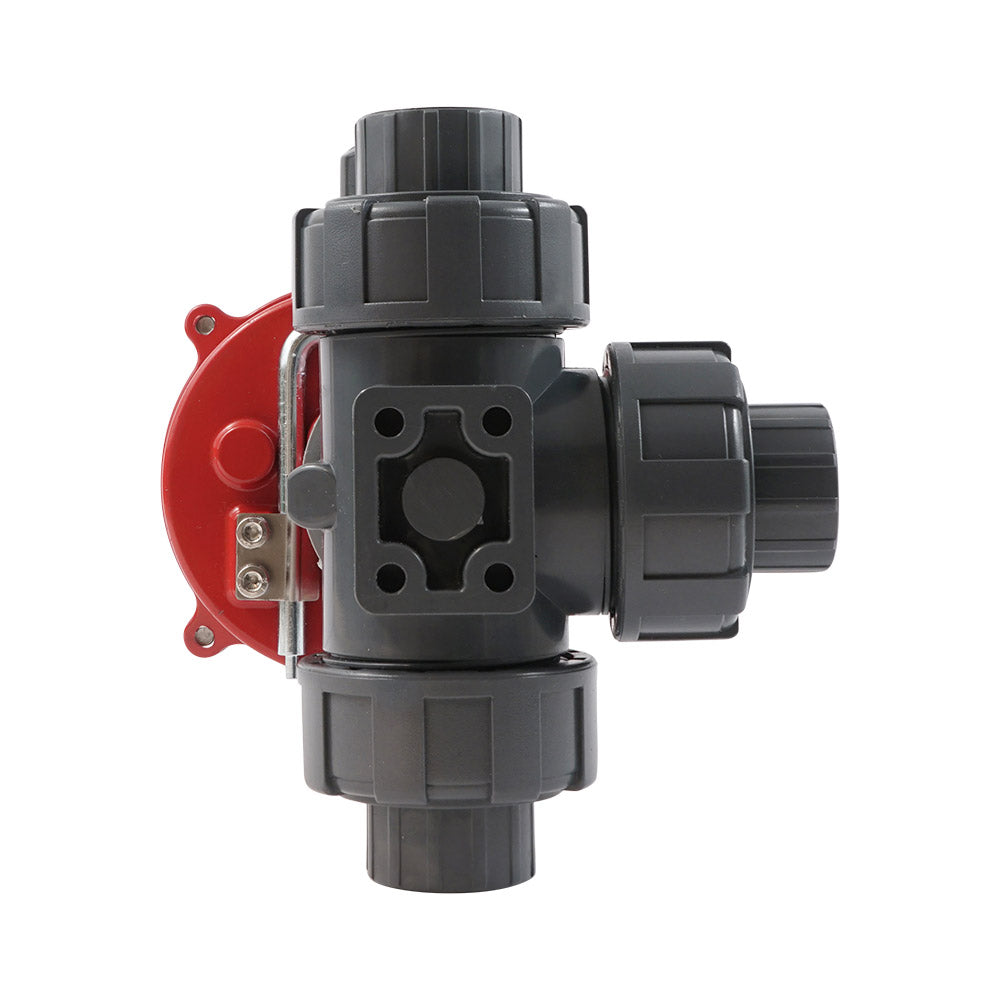

Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador viene con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los pernos suministrados. No debe haber juego entre ambas bridas. Utilice nuestra gama de accesorios para conectar la válvula a su tubería existente.

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.
