Schneider Electric Interruptor automático - A9N18372

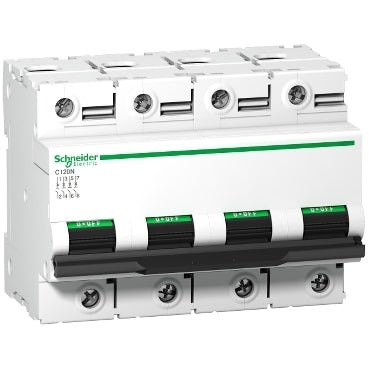

El Acti 9 C120N es un disyuntor de baja tensión (MCB). Este producto es un disyuntor 4P con 4 polos protegidos. Tiene una corriente nominal de 80 A y una característica de desconexión C. El poder de corte de 230 VCA a 400 VCA es de 10000 A según EN/IEC 60898-1. El poder de corte de 380 VCA a 415 VCA es de 10 kA según EN/IEC 60947-2. Este disyuntor C120 cumple tanto la norma nacional EN/IEC 60898-1 como la norma industrial EN/IEC 60947-2.

Este disyuntor protege los circuitos de potencia contra cortocircuitos y corrientes de sobrecarga. La posición de apagado del interruptor en la parte frontal se aclara con una franja verde, lo que facilita su localización de un vistazo. Este disyuntor tiene una buena capacidad de sobretensión y está diseñado para ofrecer un alto rendimiento con una larga vida útil.

Este disyuntor de Schneider Electric tiene una vida eléctrica de hasta 5000 ciclos y una vida mecánica de hasta 20000 ciclos. La tensión de aislamiento asignada Ui es de 500VAC según EN/IEC 60947-2. La frecuencia de la red es de 50 Hz o 60 Hz. La clase de limitación de energía es 3 (según EN/IEC60898-1), lo que contribuye a una protección rentable del circuito de potencia.

El disyuntor puede montarse en un carril DIN para una instalación modular. La anchura de este martillo es de 6 módulos de 18 mm. El grado de contaminación es 3 y la categoría de sobretensión es IV. Este producto se ejecuta en color blanco (RAL9003). Las dimensiones son 108 mm (ancho) x 81 mm (alto) x 73 mm (fondo). El peso es de 820 g. Según la norma IEC 60529, el grado de protección es IP20. El grado de protección aumenta a IP40 cuando se monta en una carcasa modular con aislamiento de clase II. La temperatura de funcionamiento oscila entre -25°C y 70°C. La temperatura de almacenamiento oscila entre -40°C y 85°C.
