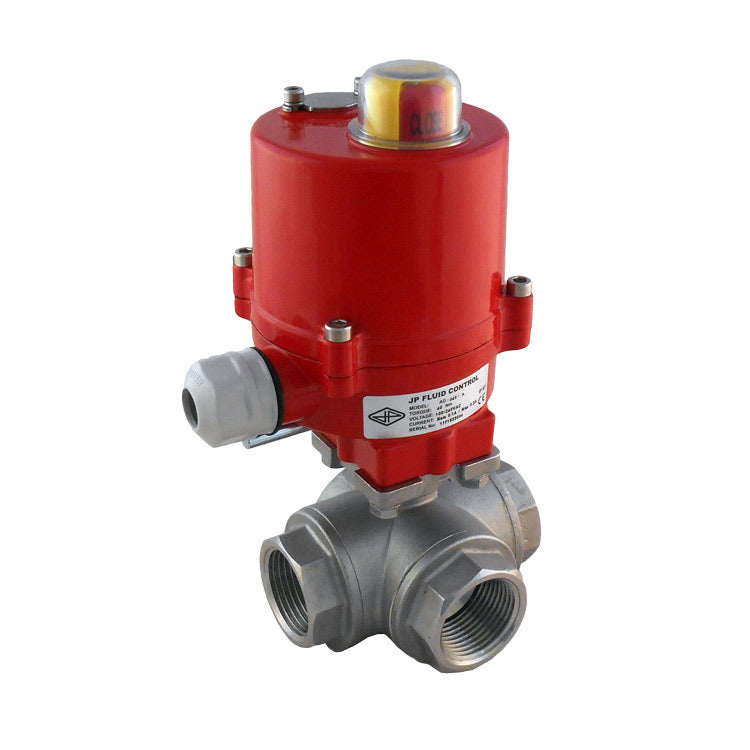

Válvula De Bola Eléctrica De 3 Vías T-Port G3/8'' Acero Inoxidable 120 V CA
Aviso: este producto está discontinuado, la posible alternativa es BL3SAT-038-AG4-120AC
Válvula de bola eléctrica de 3 vías (T-port) con rosca de tubo G3/8 pulgadas y potente y eficiente actuador 100-240V CA/DC (máx. 20Nm). Medios de -10 a 130°C, presión máxima 63 bar a 20°C. Carcasa de válvula de acero inoxidable con bola de acero inoxidable y asientos de válvula de PPL. El diámetro nominal es de 11 mm, el valor Kv es de 3m3/h (50 l/min de agua a dP=1 bar). Control de 3 puntos. Rotación de 0-90° en solo 4 seg. Carcasa de actuador compacta y robusta (IP67) con indicador de posición. Función de anulación manual y dos interruptores de límite adicionales para retroalimentación de posición.
Aviso: este producto está discontinuado, la posible alternativa es BL3SAT-038-AG4-120AC
Descripción
Esta robusta y eficiente válvula de bola eléctrica de 3 vías (T-port) de Tameson se puede utilizar para cerrar automáticamente tuberías con gas o líquidos. La válvula tiene rosca de tubo de 3/8 pulgadas (rosca interna, BSPP). La carcasa de la válvula está hecha de acero inoxidable con una bola de acero inoxidable y un sellado de PPL (polipropileno). El actuador es adecuado para fuentes de alimentación de 100 a 240V corriente alterna (50/60Hz). El actuador tiene una carcasa de aluminio robusta (IP67, siempre que se conecte un cable adecuado) y entrega un par máximo de 20 Nm. La válvula gira de 0 a 90 grados en 4 segundos. Cuando la bola alcanza una posición final, el motor eléctrico se apaga y no se consume energía. El actuador está equipado con dos interruptores de límite adicionales para retroalimentación de posición. Los interruptores de límite están posicionados a 0 y 90 grados. Si es necesario, la posición angular de los interruptores puede ser ajustada por el usuario. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un anulación manual.
Beneficios clave
- Válvula de bola de acero inoxidable robusta con rosca de tubo de 3/8 pulgadas
- Tiempo de conmutación de solo 4 segundos
- Carcasa de actuador robusta IP67
- Adecuado para fuentes de alimentación de 100 a 240V CA
- Dos interruptores de límite adicionales para retroalimentación de posición
- Control de anulación manual
- Indicador de posición visual claro
- Válvula de bola de 3 vías de alta calidad (AISI 316)
Especificaciones técnicas
| Actuador | Válvula de bola | ||
|---|---|---|---|
| Ref. Actuador: | AG-020-A | Ref. Válvula de bola: | 145TS038 |
| Tensión: | 100-240V CA (50/60Hz) | Carcasa: | Acero inoxidable (AISI 316) |
| Corriente Nom./Max: | 0.1/0.2 A | Bola: | acero inoxidable (AISI 316) |
| Protección: | IP67 | Anillos de asiento: | PPL (polipropileno) |
| Ciclo de trabajo: | S2 30min. | Rosca de tubo: | G3/8" BSP |
| Abrir/Cerrar: | 4 s | Diámetro nominal: | 11mm (DN) |
| Temp. amb.: | -10°C..50°C | Longitud de instalación: | 75 mm |
| Rango: | 0-90° | Presión máxima (@20°C): | 63 bar |
| Interruptores de límite adicionales: | 2 | Función: | 3 vías T-port |
| Anulación manual: | Sí | Temp. medio: | -10°C..130°C |
Perforación y función de circuito
La bola tiene un T-port. Al girar la bola 90 grados, se puede cambiar entre dos circuitos o se pueden conectar los tres tubos. Los puertos se superponen durante la rotación.
Dibujo esquemático de la función de circuito de las válvulas T-port
