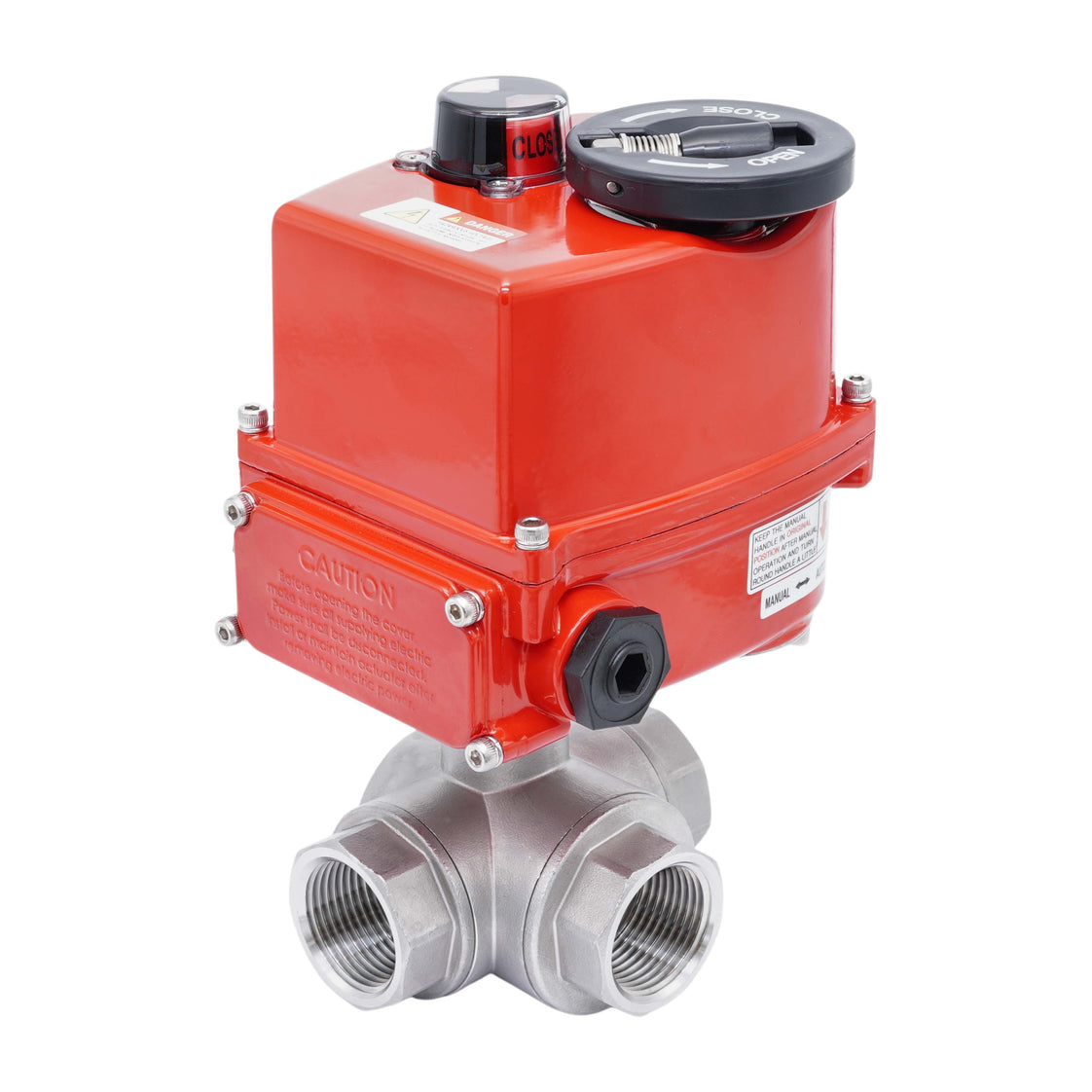

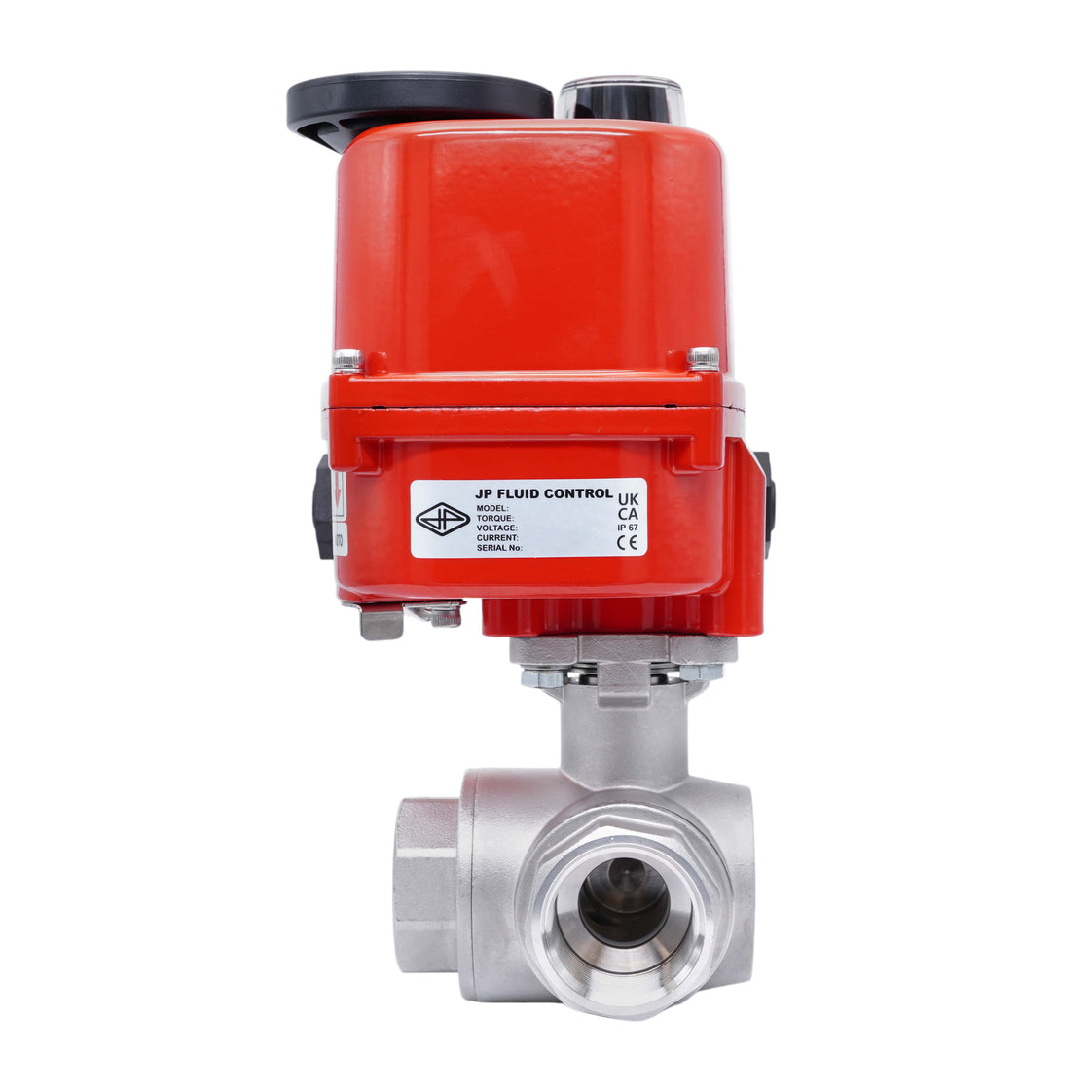

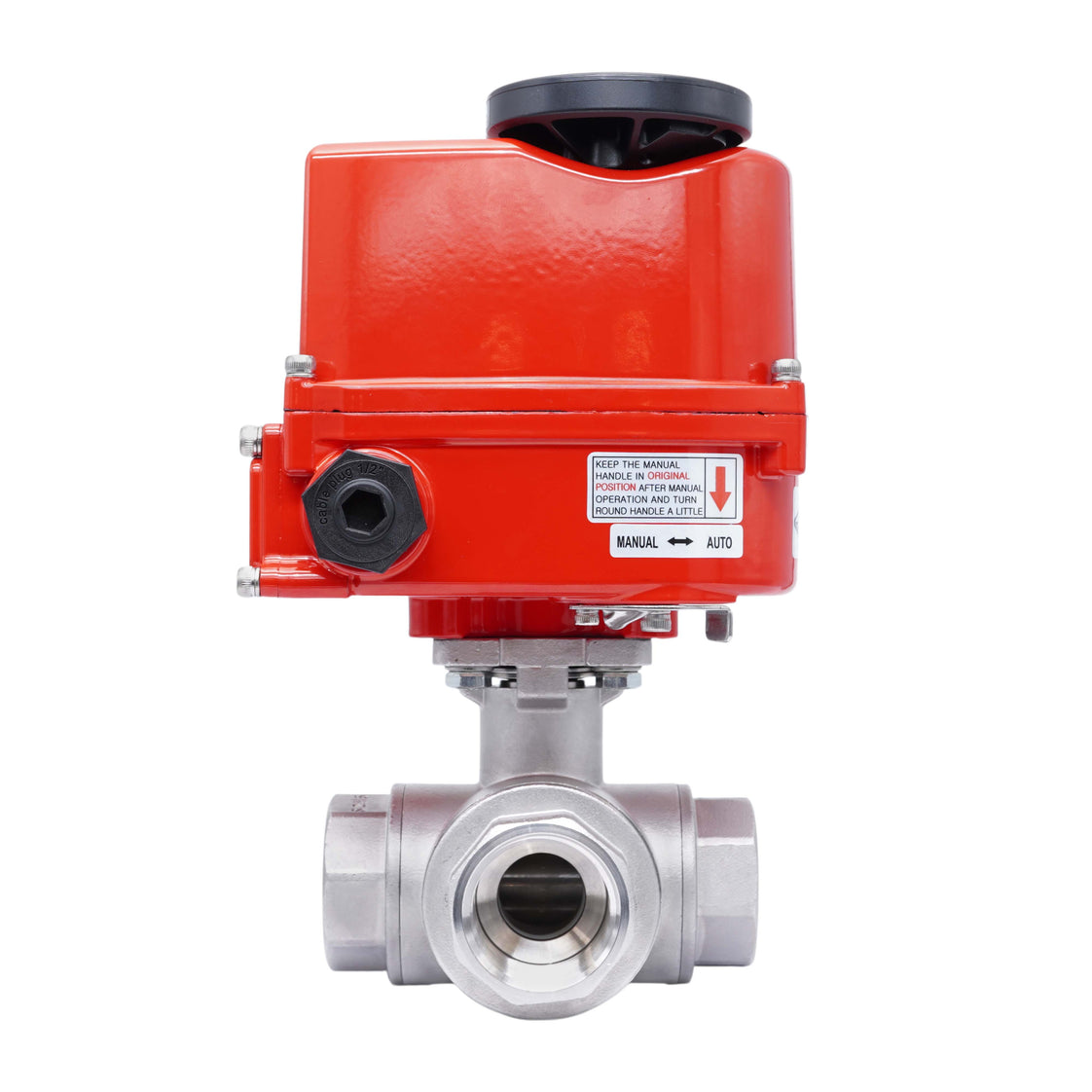

Válvula de Bola Eléctrica de Acero Inoxidable 3 Vías L-Port Rp 1 1/4'' 100-240 V AC

Este actuador eléctrico JP Fluid Control se ofrece en combinación con una válvula de bola 3 vías TamesonPRO. Puede girar la válvula de 0 a 90 grados con un par de operación de 50 Nm (par de ruptura mayor, consulte el manual) en un tiempo de 13 segundos. Requiere un voltaje de alimentación de 100-240 V CA, tiene un ciclo de trabajo S2 y cuenta con un indicador visual de posición en la parte superior de la unidad para ver claramente la posición de la válvula. La válvula de acero inoxidable tiene tres puertos con rosca hembra Rp 1 1/4''. La válvula tiene un diámetro de 25 mm, con un valor Kv de 46,2 m³/h (Cv = 53.4 gpm). Kv expresa el caudal de agua en m³/h a una caída de presión de un bar. La válvula está clasificada hasta 69 bar a 20°C (1000 psi a 68°F). Es adecuada para temperaturas desde -29°C hasta 210°C (-20°F hasta 410°F). La válvula es adecuada para agua, vapor, aceite, aire comprimido, combustibles, disolventes y medios agresivos. Debido a la carcasa duradera del actuador, tiene una clasificación de protección IP67 y puede soportar una temperatura ambiental de -10°C hasta 50°C (14°F hasta 122°F).

Antes de conectar el actuador, por favor lea el manual cuidadosamente.

Ventajas:

• Tiene una carcasa robusta IP67
• Tiene un indicador visual claro para ver el estado de la válvula
• Adecuada para medios agresivos debido a la carcasa y bola de acero inoxidable 316 (1.4408/CF8M)
• Presión máxima de hasta 69 bar a 20°C (1000 psi a 68°F)

Desventajas:

• En comparación con un actuador neumático del mismo tamaño, la velocidad de operación es más lenta

Diámetro y función del circuito

La bola tiene un puerto en L. Girar la bola 90 grados permite cambiar entre dos circuitos. Los puertos se superponen durante la rotación.

Dibujo esquemático de la función del circuito de las válvulas L-Port

Aplicación

Esta válvula puede usarse en combinación con gases y fluidos. La válvula es duradera y adecuada para diferentes medios agresivos y corrosivos. La presión máxima a temperatura ambiente es de 69 bar (1000 psi), a temperaturas más altas la temperatura máxima permitida disminuye. La dirección de la presión no es importante, el sentido del flujo puede ser en cualquier dirección. El rango de temperatura del medio está entre -29°C y 210°C (-20°F a 410°F). A altas temperaturas, se recomienda instalar la válvula en un área ventilada. Se permite instalar la válvula en un ambiente húmedo siempre que todas las partes, como un cable eléctrico apropiado, estén correctamente fijadas. Algunos ejemplos de aplicaciones para esta válvula son HVAC, riego, automatización industrial y gestión del agua.

Diagrama de cableado eléctrico

Conecte el terminal 2 a la fuente de alimentación, conectar el terminal 4 a la fuente de alimentación cierra el actuador, conectar el terminal 5 a la fuente de alimentación abre el actuador.

Diagrama de cableado eléctrico del actuador AG-550-A.

Montaje

Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador viene con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador a la válvula con los pernos proporcionados. No debe haber juego entre ambas bridas. Use nuestra gama de accesorios para la conexión entre la tubería y la válvula.

Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje requeridos.
