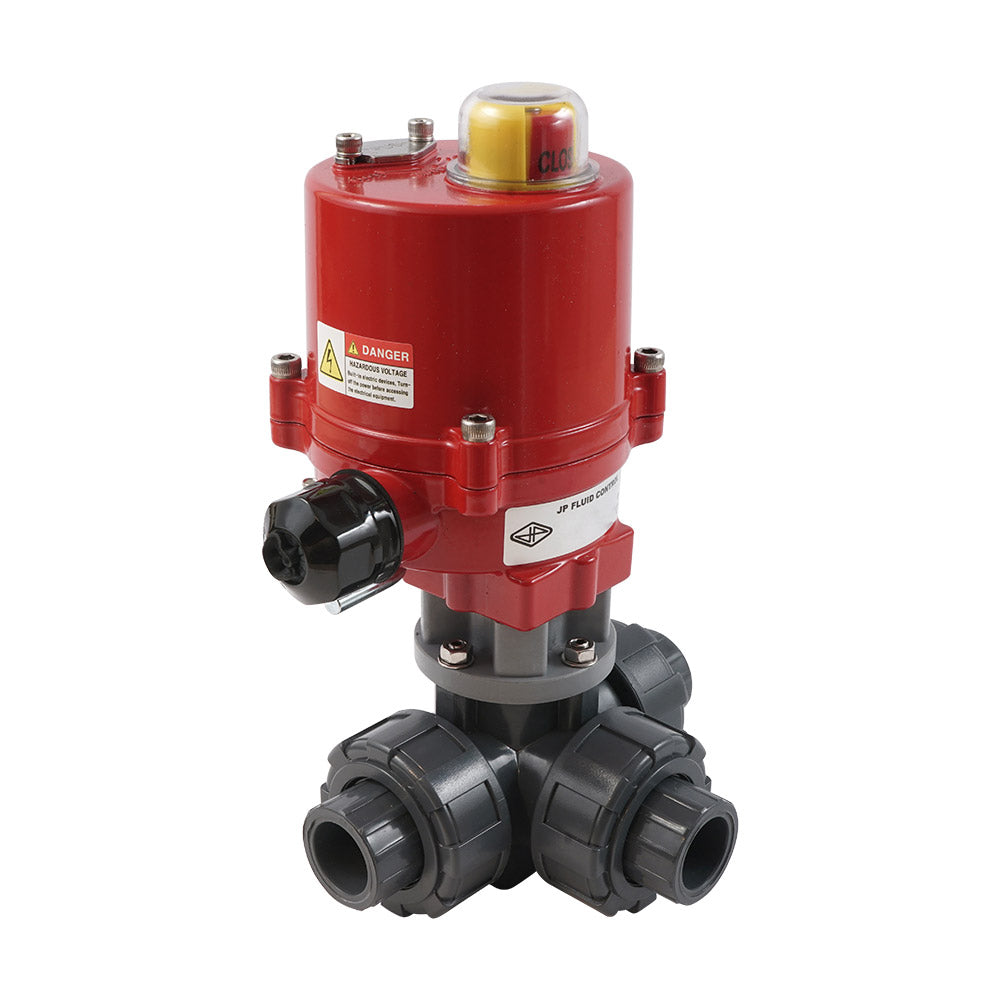

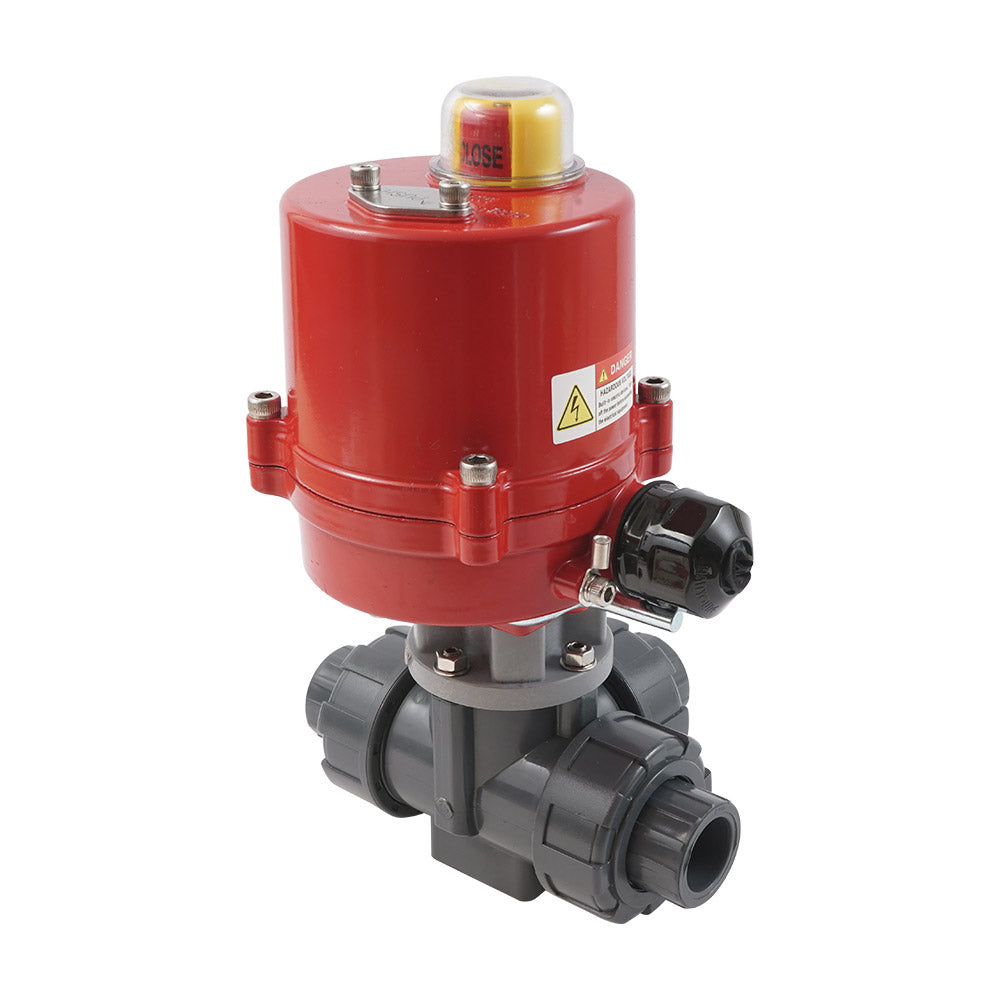

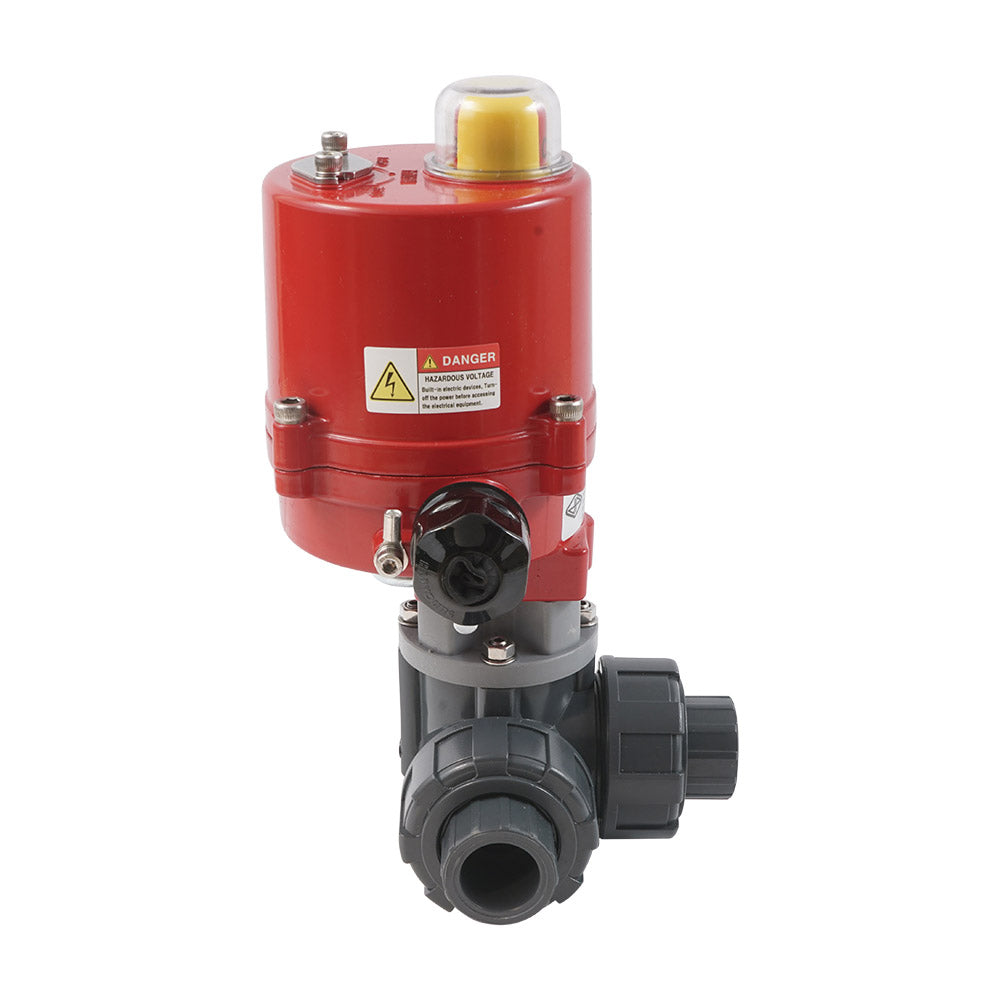

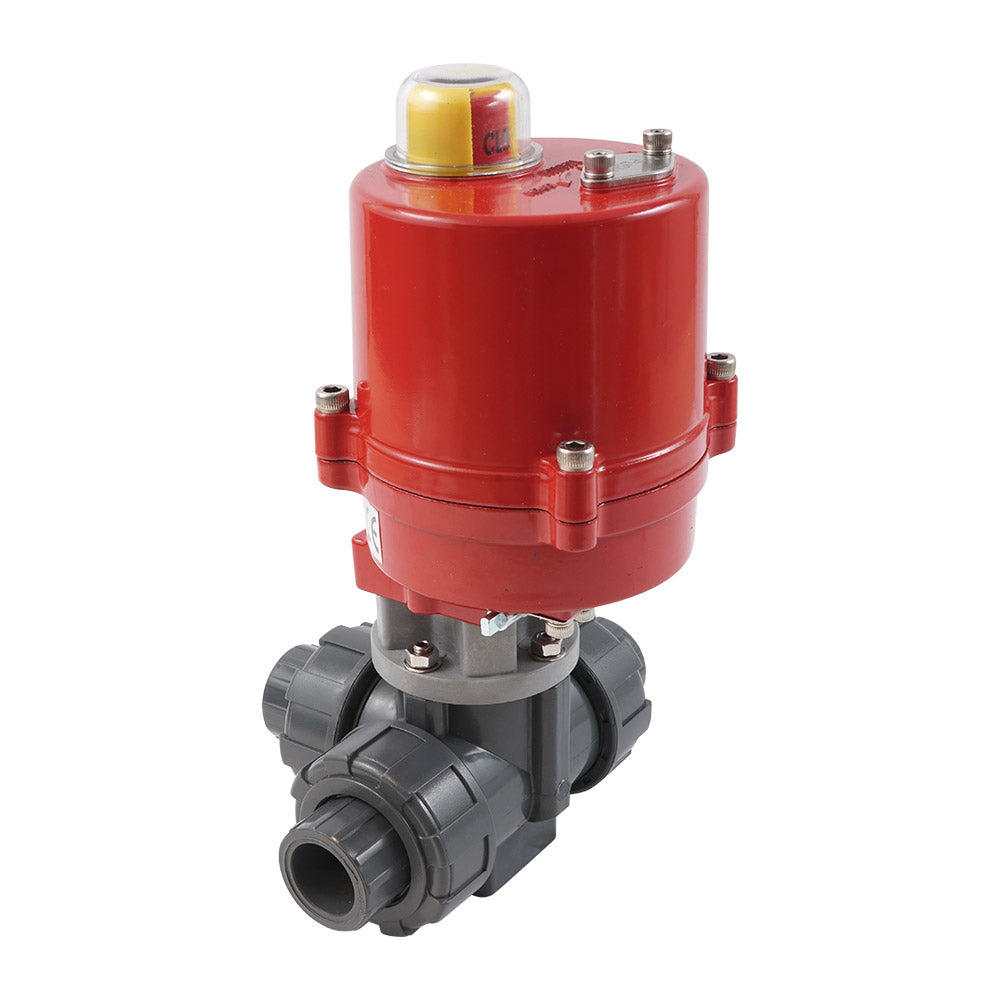

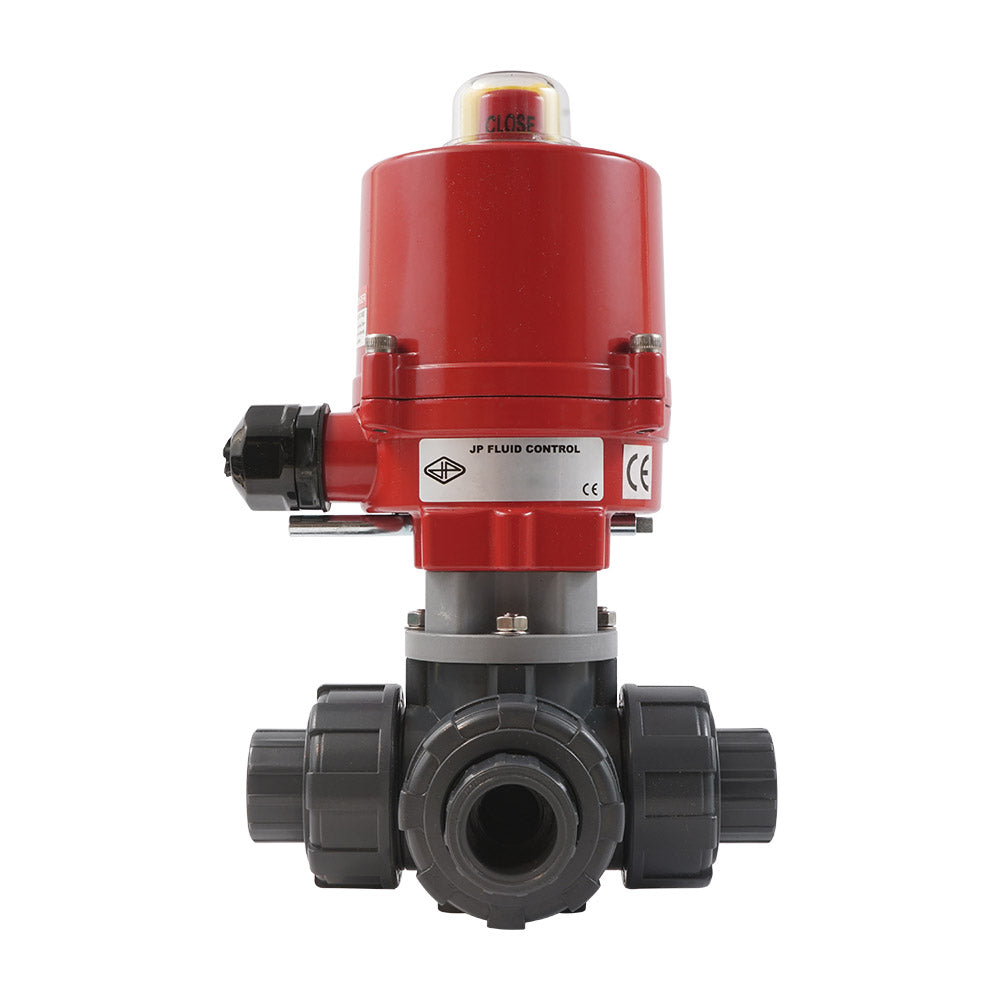

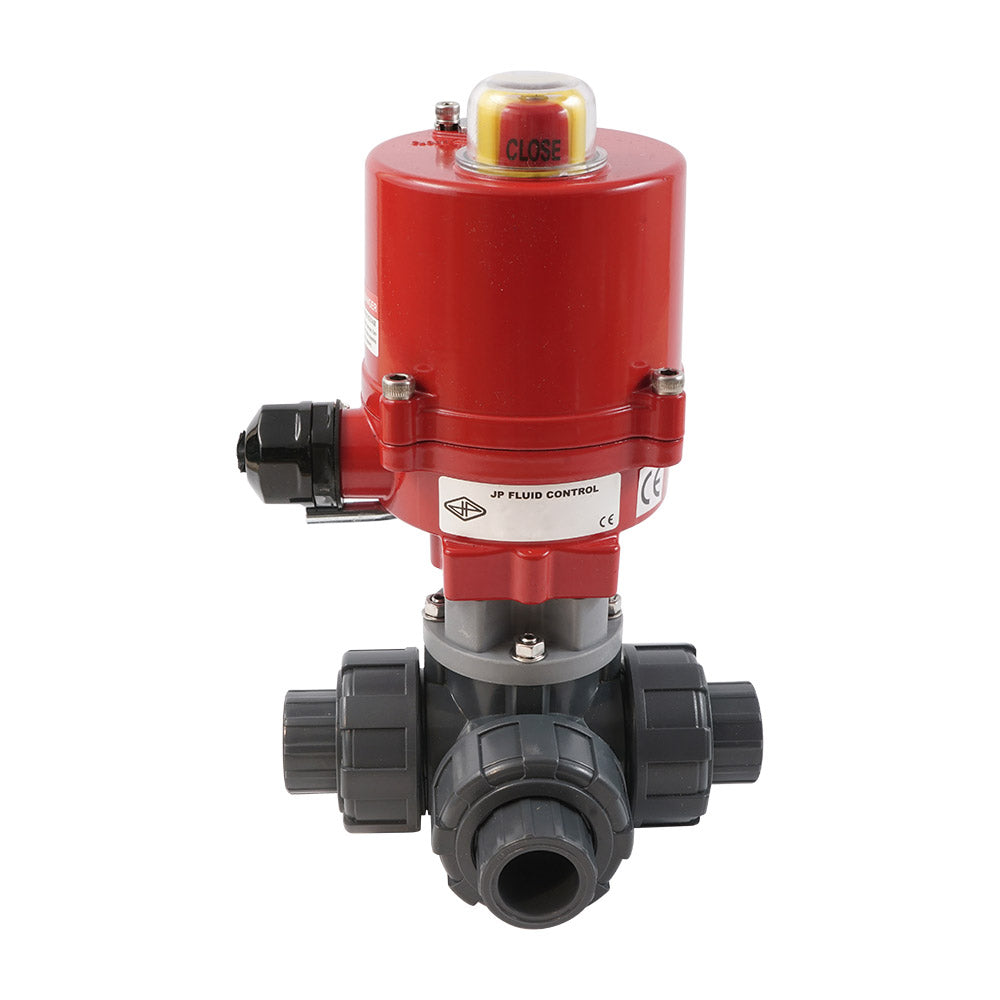

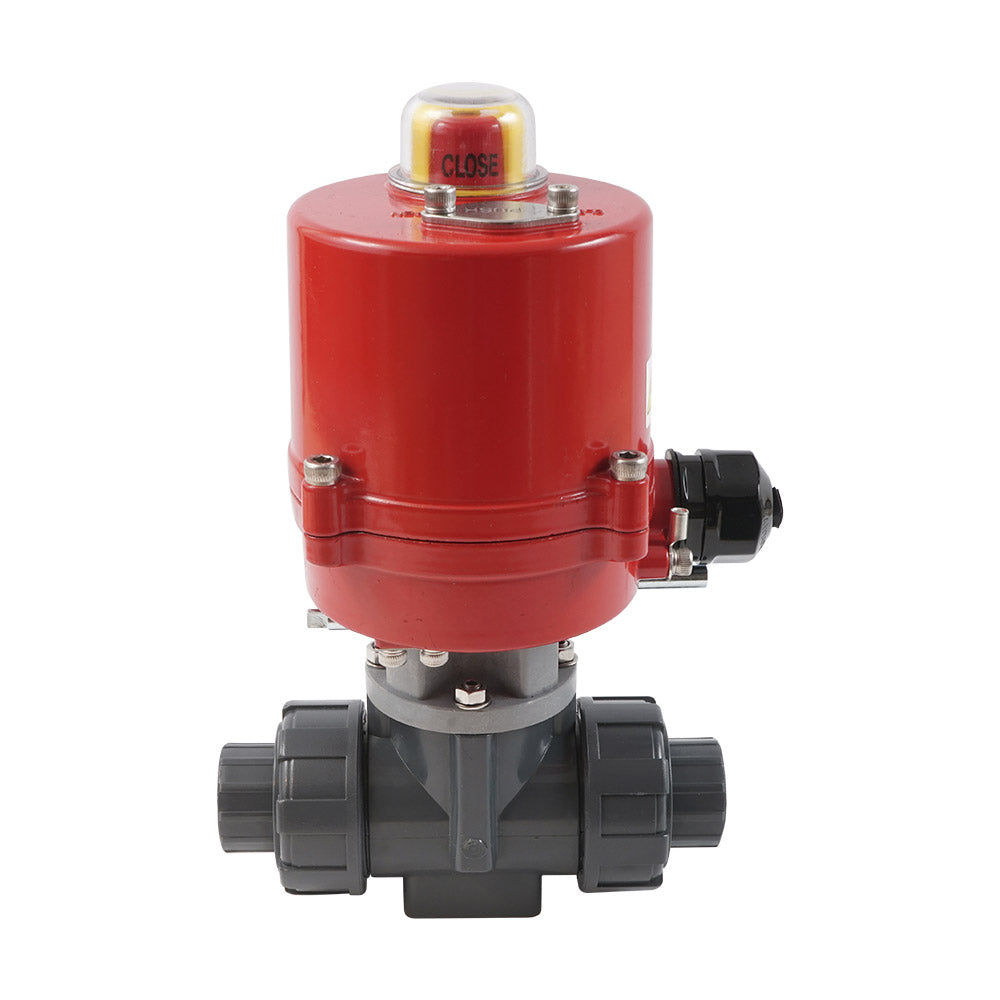

G1-1/4'' válvula de bola eléctrica PVC 3 vías taladro en T 100-240 V CA PTFE/EPDM

Esta robusta y eficiente válvula de bola eléctrica PVC de 3 vías (taladro en T) de Tameson puede utilizarse para el control de flujo con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos de rosca hembra G 1-1/4 pulgada. Este es BSPP (British Standard Pipe Parallel). El cuerpo de válvula y la bola están fabricados en PVC-U. Los sellos están fabricados en PTFE/EPDM. La válvula tiene un diámetro de 25 mm, con un valor Kv de 21 m³/h (Cv = 24,28 gpm). Kv expresa el caudal de agua en m³/h a una caída de presión de un bar. La válvula puede soportar una presión de hasta 10 bar a 20°C (145 psi a 68°F). Es adecuada para temperaturas de 0 a 60°C (32 a 140°F).

El actuador puede utilizarse con corriente alterna (50/60Hz) de 100 volt hasta 240 volt. El actuador consume 0,1A nominal y 0,2A al par máximo. El actuador tiene una carcasa de aluminio robusta (IP67, siempre que se conecte un cable adecuado) y entrega un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos interruptores de límite adicionales para retroalimentación de posición. Los interruptores de límite están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con una anulación manual. Se entrega sin ensamblar, incluyendo la válvula de bola (V3KJP), el actuador (AG-040-A) y los accesorios de montaje.

Ventajas:

• Tiempo de conmutación de solo 8 segundos
• Carcasa de actuador IP67 robusta
• Adecuada para fuentes de alimentación de 100 a 240V CA
• Dos interruptores de límite adicionales para retroalimentación de posición
• Control de anulación manual
• Indicador de posición visual claro

Diámetro y función del circuito

La bola tiene un puerto en T. Al girar la bola 90 grados, puede cambiar entre dos circuitos o conectar los tres tubos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en T

Diagrama de cableado eléctrico

El actuador puede utilizarse con corriente alterna (50/60Hz) de 100 volt hasta 240 volt. El actuador consume 0,1A nominal y 0,2A al par máximo. Para conectar un cable al actuador, la cubierta debe retirarse con cuatro pernos. El sistema opera con control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 se utilizan para cerrar o abrir la válvula. La senal (fase/neutro) a los terminales 3 y 4 debe ser la misma que el terminal 2. Nunca conecte 3 y 4 al mismo tiempo para evitar cortocircuitos y danos. El actuador tiene dos interruptores de límite internos que cortan la alimentación del motor en las posiciones finales (0° y 90°), de modo que no se consume energía cuando la válvula está completamente abierta o completamente cerrada. Estos interruptores están ajustados de fábrica y no pueden ser ajustados por el usuario. Además, hay dos interruptores auxiliares para retroalimentación de posición externa (por ejemplo, a un PLC o luz indicadora). El usuario puede ajustar la posición angular de los interruptores auxiliares - los interruptores de corte del motor no. Conecte siempre la tierra y no utilice los tubos como conductor de tierra.

Diagrama de cableado eléctrico del actuador AG-040-A.

Montaje

Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador cuenta con dos adaptadores para conectarlo al eje de la válvula. Monte el actuador en la válvula con los pernos suministrados. No debe haber juego entre ambas bridas. Utilice nuestra gama de accesorios para conectar la válvula a su tubería existente.

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.
