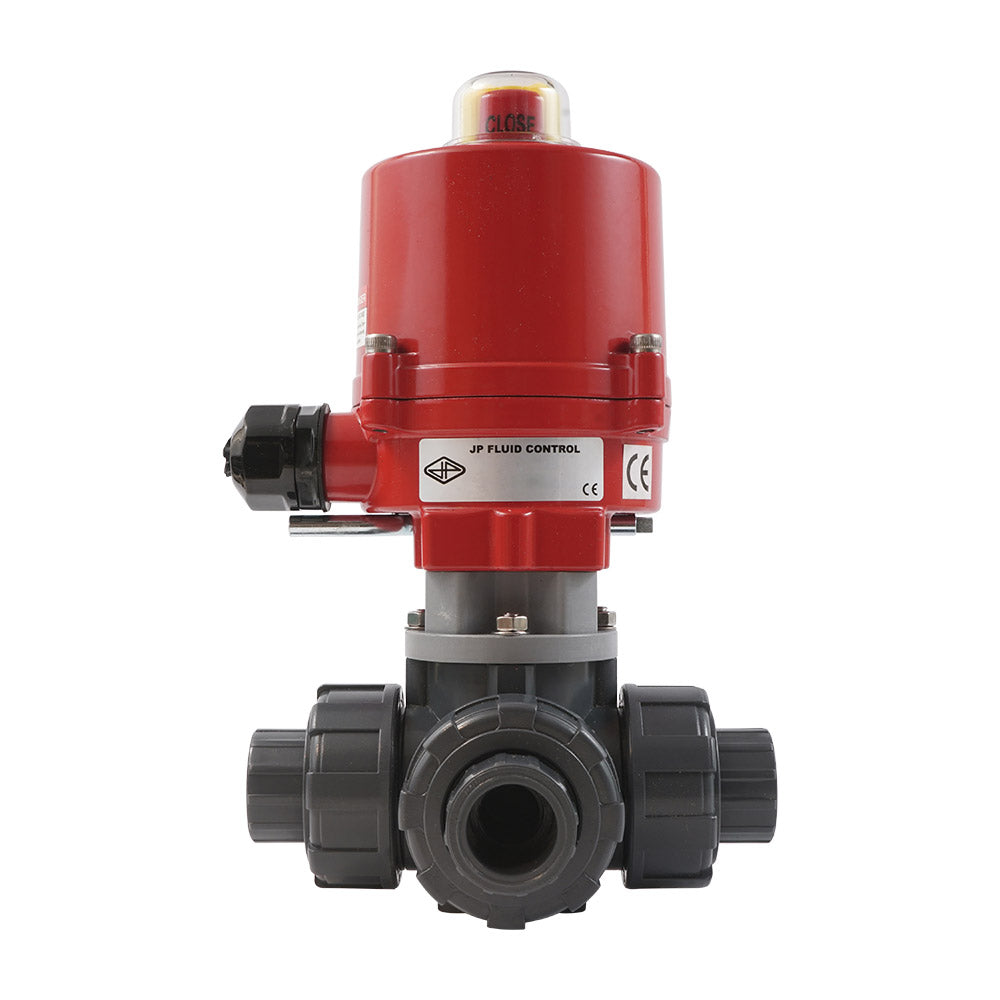

G1/2'' válvula de bola PVC eléctrica de 3 vías taladro en L 100-240 V CA PTFE/EPDM

Esta robusta y eficiente válvula de bola PVC eléctrica de 3 vías (taladro en L) de Tameson puede utilizarse para el control del caudal con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos roscados hembra G 1/2 pulgada. Es BSPP (British Standard Pipe Parallel). El cuerpo de válvula y la bola están fabricados en PVC-U. Las juntas están fabricadas en PTFE/EPDM. La válvula tiene un diámetro de 14 mm, con un valor Kv de 3,5 m³/h (Cv = 4,05 gpm). Kv expresa el caudal de agua en m³/h con una caída de presión de un bar. La válvula puede soportar una presión de hasta 10 bar a 20°C (145 psi a 68°F). Es apta para temperaturas de 0 a 60°C (32 a 140°F).

El actuador puede utilizarse con corriente alterna (50/60 Hz) de 100 voltios hasta 240 voltios. El actuador consume nominalmente 0,1 A y 0,2 A al par máximo. El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y entrega un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos finales de carrera adicionales para la retroalimentación de posición. Los finales de carrera están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un accionamiento manual de emergencia. Se entrega sin montar, incluyendo válvula de bola (V3KKJ), actuador (AG-040-A) y accesorios de montaje.

Ventajas:

• Tiempo de conmutación de solo 8 segundos
• Carcasa de actuador IP67 robusta
• Apto para fuentes de alimentación de 100 a 240V CA
• Dos finales de carrera adicionales para retroalimentación de posición
• Accionamiento manual de emergencia
• Indicador de posición visual claro

Diámetro y función de circuito

La bola tiene un puerto en L. Girar la bola 90 grados permite cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en L

Diagrama de cableado eléctrico

El actuador puede utilizarse con corriente alterna (50/60 Hz) de 100 voltios hasta 240 voltios. El actuador consume nominalmente 0,1 A y 0,2 A al par máximo. Para conectar un cable al actuador, se debe retirar la tapa con cuatro pernos. El sistema funciona con control de 3 puntos. El terminal 1 y 2 están conectados permanentemente a la fuente de alimentación. El terminal 3 y 4 se utilizan para cerrar o abrir la válvula. La senal (fase/neutro) a los terminales 3 y 4 debe ser la misma que al terminal 2. Nunca conecte 3 y 4 al mismo tiempo para evitar cortocircuitos y danos. El actuador tiene dos finales de carrera internos que cortan la alimentación del motor en las posiciones finales (0° y 90°), de modo que no se consume energía cuando la válvula está completamente abierta o completamente cerrada. Estos interruptores están ajustados de fábrica y no son ajustables por el usuario. Además, hay dos interruptores auxiliares para la retroalimentación de posición externa (por ejemplo, a un PLC o luz indicadora). El usuario puede ajustar la posición angular de los interruptores auxiliares - los interruptores de corte del motor no pueden ajustarse. Conecte siempre la toma de tierra y no utilice las tuberías como masa.

Diagrama de cableado eléctrico del actuador AG-040-A.

Montaje

Asegúrese de que la posición de la bola y el actuador estén correctamente ajustados antes del montaje. El actuador viene con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los pernos suministrados. No debe haber holgura entre ambas bridas. Utilice nuestra gama de accesorios para conectar la válvula a su tubería existente.

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.
