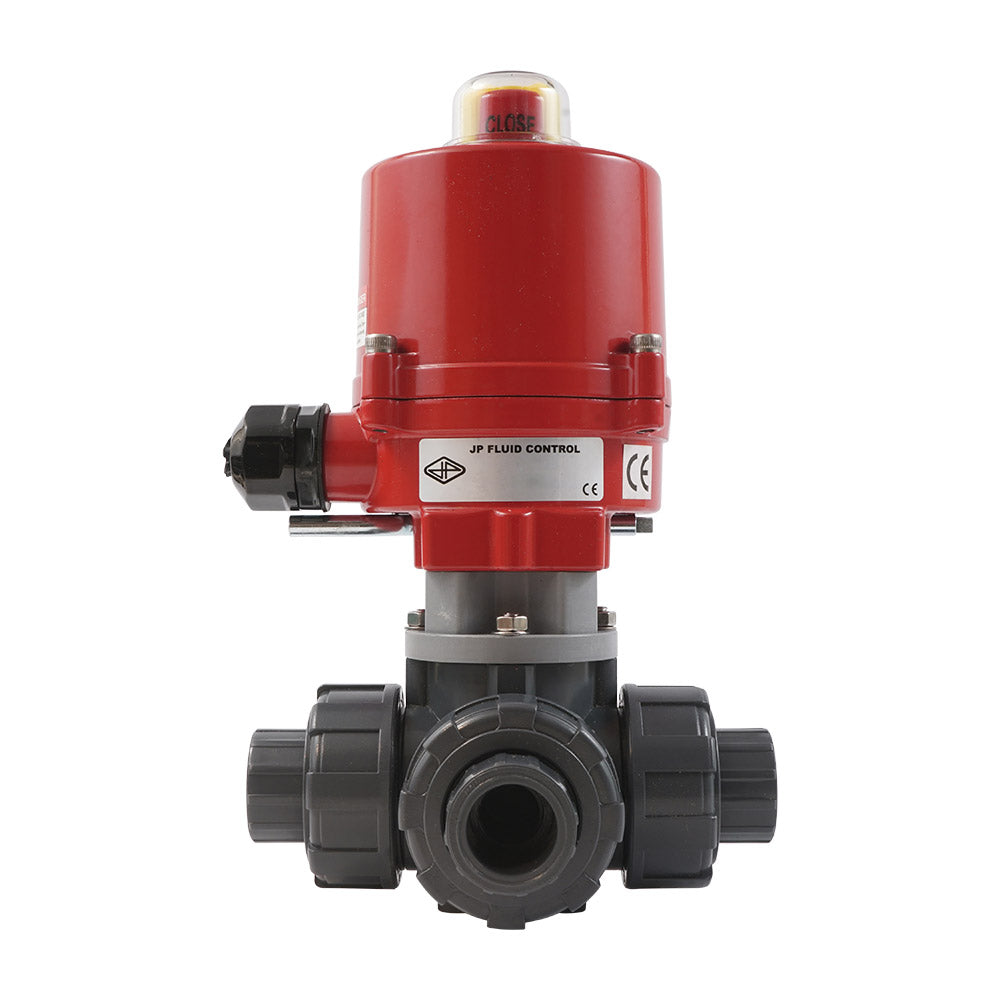

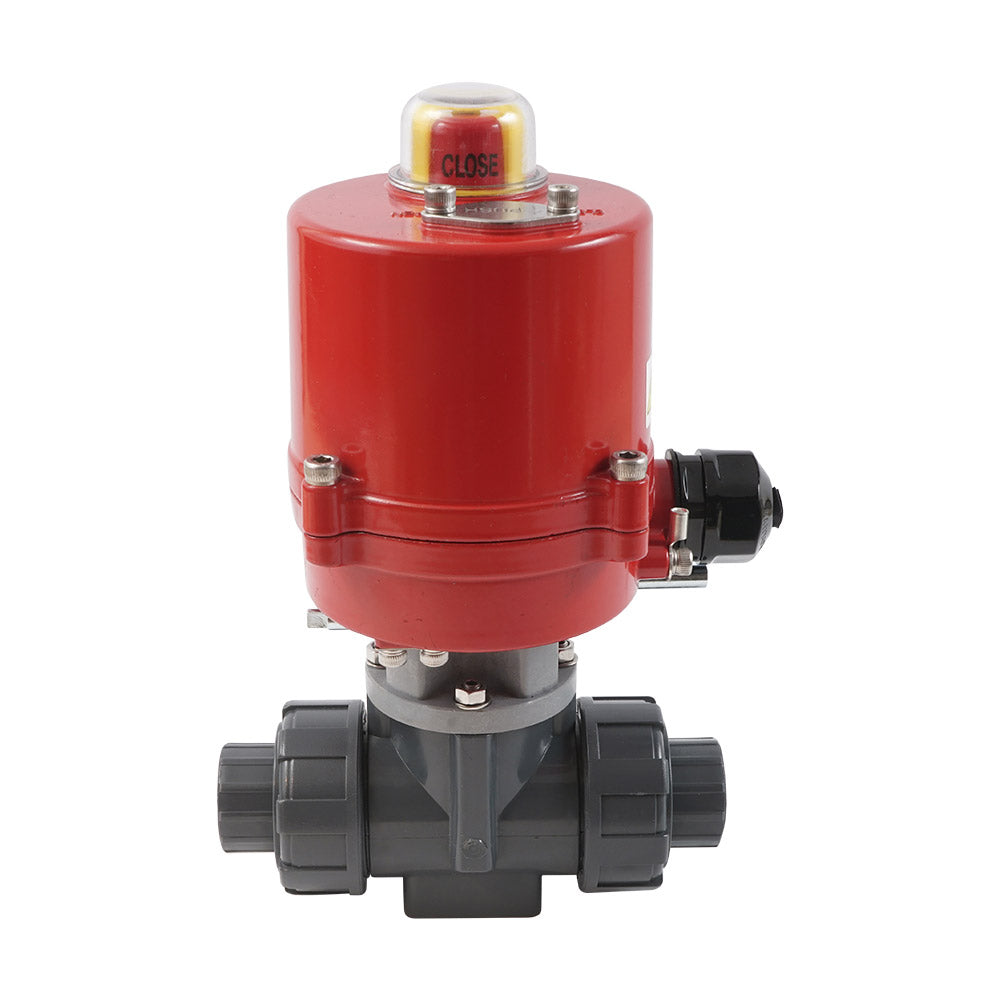

G2-1/2'' válvula de bola eléctrica PVC 3 vías taladro en T 100-240 V CA PTFE/EPDM

Esta robusta y energéticamente eficiente válvula de bola eléctrica PVC de 3 vías (taladro en T) de Tameson puede utilizarse para el control del caudal con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos roscados hembra G 2-1/2 pulgadas. Este es BSPP (British Standard Pipe Parallel). El cuerpo de válvula y la bola están fabricados en PVC-U. Las juntas están fabricadas en PTFE/EPDM. La válvula tiene un diámetro de 50 mm, con un valor Kv de 80 m³/h (Cv = 92,48 gpm). Kv expresa el caudal de agua en m³/h a una caída de presión de un bar. La válvula puede soportar presiones de hasta 10 bar a 20°C (145 psi a 68°F). Es apta para temperaturas de 0 a 60°C (32 a 140°F).

El actuador puede utilizarse con corriente alterna (50/60Hz) de 100 voltios hasta 240 voltios. El actuador consume nominalmente 0,1A y 0,2A al par máximo. El actuador tiene una carcasa de aluminio robusta (IP67, siempre que esté conectado un cable adecuado) y proporciona un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos finales de carrera adicionales para la retroalimentación de posición. Los finales de carrera están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con una anulación manual. Se entrega sin montar, incluyendo la válvula de bola (V3KJT), el actuador (AG-040-A) y los accesorios de montaje.

Ventajas:

• Tiempo de conmutación de solo 8 segundos
• Carcasa de actuador robusta IP67
• Apta para fuentes de alimentación de 100 a 240V CA
• Dos finales de carrera adicionales para retroalimentación de posición
• Control de anulación manual
• Indicador de posición visual claro

Diámetro y función de circuito

La bola tiene un puerto en T. Girar la bola 90 grados permite cambiar entre dos circuitos o conectar los tres tubos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en T

Diagrama de cableado eléctrico

El actuador puede utilizarse con corriente alterna (50/60Hz) de 100 voltios hasta 240 voltios. El actuador consume nominalmente 0,1A y 0,2A al par máximo. Para conectar un cable al actuador, es necesario retirar la tapa con cuatro tornillos. El sistema funciona con control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 se utilizan para cerrar o abrir la válvula. La senal (fase/neutro) a los terminales 3 y 4 debe ser la misma que la del terminal 2. Nunca conecte 3 y 4 al mismo tiempo para evitar cortocircuitos y danos. El actuador tiene dos finales de carrera internos que cortan la alimentación del motor en las posiciones finales (0° y 90°), por lo que no se consume energía cuando la válvula está completamente abierta o completamente cerrada. Estos interruptores están configurados de fábrica y no son ajustables por el usuario. Además, hay dos interruptores auxiliares para la retroalimentación de posición externa (p. ej., hacia un PLC o una luz indicadora). El usuario puede ajustar la posición angular de los interruptores auxiliares - los interruptores de corte del motor no pueden ajustarse. Conecte siempre la toma de tierra y no use las tuberías como tierra.

Diagrama de cableado eléctrico del actuador AG-040-A.

Montaje

Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador se suministra con dos adaptadores para conectarlo al eje de la válvula. Monte el actuador en la válvula con los tornillos suministrados. No debe haber juego entre ambas bridas. Use nuestra gama de racores para conectar la válvula a su tubería existente.

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.
