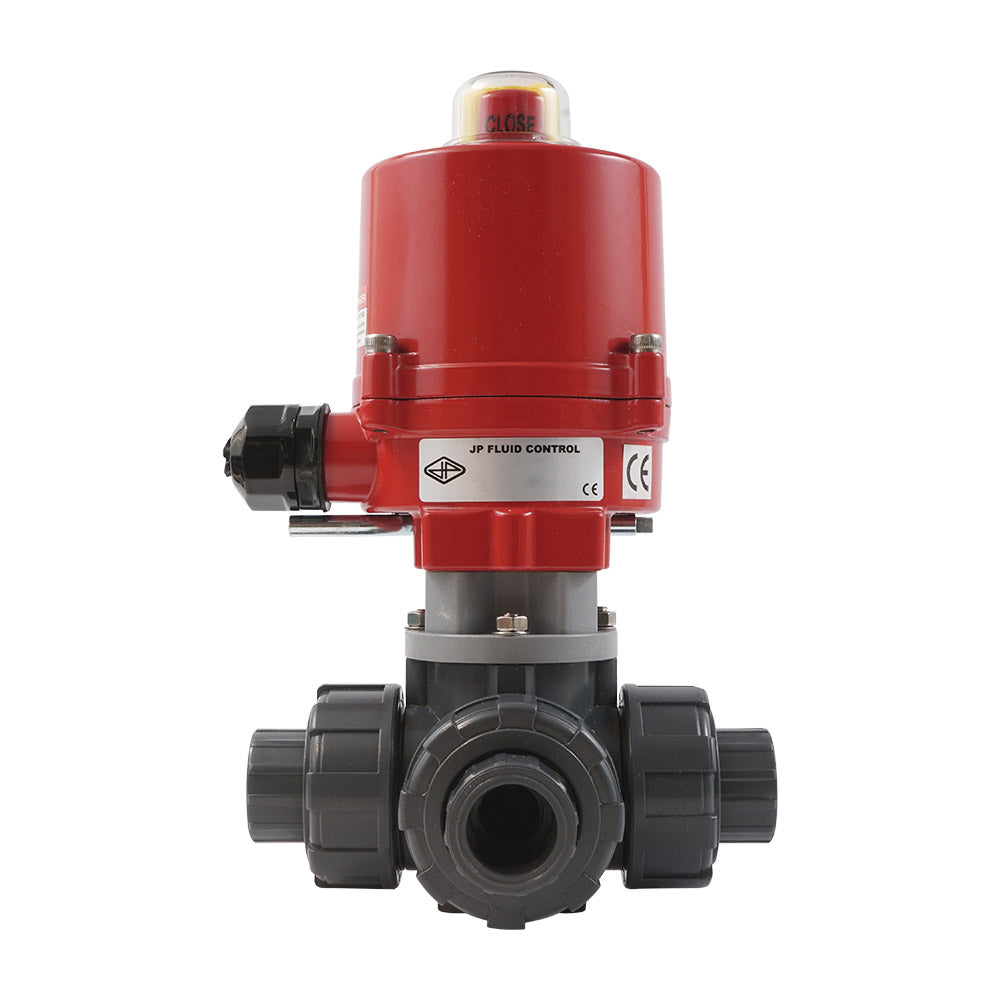

G2-1/2'' válvula de bola PVC eléctrica de 3 vías taladro en T 12 V CA/CC PTFE/EPDM

Esta robusta y eficiente válvula de bola PVC eléctrica de 3 vías (taladro en T) de Tameson puede utilizarse para el control del caudal con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos roscados hembra G 2-1/2 pulgadas. Es BSPP (British Standard Pipe Parallel). El cuerpo de válvula y la bola están fabricados en PVC-U. Las juntas están fabricadas en PTFE/EPDM. La válvula tiene un diámetro de 50 mm, con un valor Kv de 80 m³/h (Cv = 92,48 gpm). Kv expresa el caudal de agua en m³/h con una caída de presión de un bar. La válvula puede soportar una presión de hasta 10 bar a 20°C (145 psi a 68°F). Es apta para temperaturas de 0 a 60°C (32 a 140°F).

El actuador es apto tanto para corriente continua (CC) de 12 voltios como para corriente alterna (CA) de 12 voltios a 50/60 Hz. Con los interruptores de la placa de circuito impreso, el actuador puede configurarse para CA o CC. La configuración predeterminada de fábrica es corriente continua (CC). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y entrega un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos finales de carrera adicionales para la retroalimentación de posición. Los finales de carrera están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un accionamiento manual de emergencia. Se entrega sin montar, incluyendo válvula de bola (V3KJT), actuador (AG-040-C) y accesorios de montaje.

Ventajas:

• Tiempo de conmutación de solo 8 segundos
• Carcasa de actuador IP67 robusta
• Compatible con 12V CA y CC (configurable mediante interruptor)
• Dos finales de carrera adicionales para retroalimentación de posición
• Accionamiento manual de emergencia
• Indicador de posición visual claro

Diámetro y función de circuito

La bola tiene un puerto en T. Girar la bola 90 grados permite cambiar entre dos circuitos o conectar los tres tubos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en T

Diagrama de cableado eléctrico

El actuador funciona con corriente continua de 12 voltios y corriente alterna de 12 voltios (50/60 Hz). En la placa de circuito impreso hay dos pequenos interruptores para configurar el actuador en CA o CC. La configuración predeterminada es CC. El actuador consume nominalmente 0,2 A y 2,2 A al par máximo. El actuador tiene control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 son para las senales de control. La conexión de uno de estos cables de control cierra o abre la válvula. Nunca conecte los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y danos. El actuador tiene dos finales de carrera internos que cortan la alimentación del motor en las posiciones finales (0° y 90°), de modo que no se consume energía cuando la válvula está completamente abierta o completamente cerrada. Estos interruptores están ajustados de fábrica y no son ajustables por el usuario. Además, hay dos interruptores auxiliares para la retroalimentación de posición externa (por ejemplo, a un PLC o luz indicadora). El usuario puede ajustar la posición angular de los interruptores auxiliares - los interruptores de corte del motor no pueden ajustarse. Conecte siempre la toma de tierra y no utilice las tuberías como masa.
