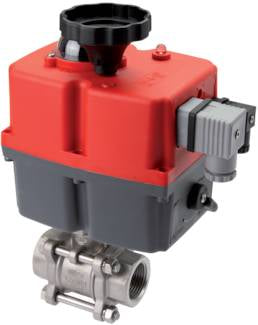

Válvula de Bola Modulante de 2 Vías de Acero Inoxidable Rp 1'' 24-240V AC/DC

Este modulante J4C se ofrece en combinación con una válvula de bola 2 vías TamesonPRO. Puede girar la válvula de 0 a 90 grados en 9 segundos con un par de funcionamiento de 20 Nm (par de ruptura mayor, consulte el manual). Requiere un voltaje de alimentación de 24-240 V AC/DC, tiene un ciclo de trabajo del 75% y viene con un indicador visual de posición en la parte superior de la unidad para ver claramente la posición de la válvula. Como actuador modulante, está equipado con un sistema de posicionamiento digital (DPS) que permite posicionar la válvula en cualquier punto entre 0 y 90 grados. Requiere una señal de control de 4-20 mA/0-10 V para el posicionamiento. De serie, dispone de un engranaje manual para girar la válvula manualmente si es necesario.

La válvula de acero inoxidable 2- vías tiene dos puertos Rp 1''. La válvula tiene un diámetro de 25 mm, con un valor Kv de 84 m³/h (Cv = 97.1 gpm). Kv expresa el caudal de agua en m³/h a una caída de presión de un bar. La válvula está clasificada hasta 69 bar a 20°C (1000 psi a 68°F). Es adecuada para temperaturas desde -29°C hasta 210°C (-20°F hasta 410°F). La válvula es adecuada para agua, vapor, aceite, aire comprimido, combustibles, disolventes y medios agresivos. Tiene un material de sello del vástago de PTFE. La válvula de bola tiene un diseño de 3- piezas que permite desmontarla y limpiarla a fondo. Con la carcasa duradera de poliamida (PA) del actuador, la unidad tiene una protección IP67 para una temperatura ambiental de -20°C hasta 70°C (-4°F hasta 158°F).

Antes de conectar el actuador, por favor lea el manual cuidadosamente.

Ventajas:

• Es un actuador modulante con sistema de posicionamiento digital (DPS) para posicionar la válvula en cualquier punto entre 0 y 90 grados con una señal de control de 4-20 mA/0-10 V
• Tiene una carcasa robusta IP67
• Como estándar, dispone de un engranaje manual para girar la válvula manualmente si es necesario
• Tiene un indicador visual claro para ver el estado de la válvula
• La válvula de bola tiene un diseño de 3- piezas que permite desmontarla y limpiarla a fondo

Desventajas:

• En comparación con un actuador neumático del mismo tamaño, la velocidad de operación es más lenta

Válvula de bola TamesonPRO serie 1121

La serie 1121 incluye válvulas de bola 2- vías fiables con cuerpo de acero inoxidable. La bola también es de acero inoxidable y los asientos de la válvula son de PTFE. La válvula es adecuada para diversos medios agresivos y corrosivos hasta un máximo de 69 bar (1000 psi). Adecuada para temperaturas entre -29°C y 210°C (-20°F a 410°F) y disponible desde tamaño Rp 1/4'' hasta Rp 1''. Las válvulas de bola de la serie 1121 cuentan con una brida superior ISO 5211 (de F03 a máximo F05) que permite el montaje de un actuador.

Actuador J4C

Los actuadores eléctricos de alta tensión J4C del fabricante J+J ofrecen una impresionante lista de características estándar que incluyen protección contra daños por sobrepar o condensación. Los actuadores también están disponibles con diferentes opciones como fail-safe BSR (Battery Safety Return) o modulación llamada DPS (Digital Positioning System). La serie tiene un rango de par operativo entre 20-300 Nm.
El actuador eléctrico J4C fail-safe o modulado es igual que el actuador estándar on-off J4C pero con un kit BSR y/o DPS añadido dentro del actuador. El actuador fail-safe J4C BSR puede configurarse para apertura por resorte o cierre por resorte. El actuador modulado J4C DPS puede controlarse con 4-20 mA o 0-10 V (0-10 V bajo pedido).

Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje requeridos.
